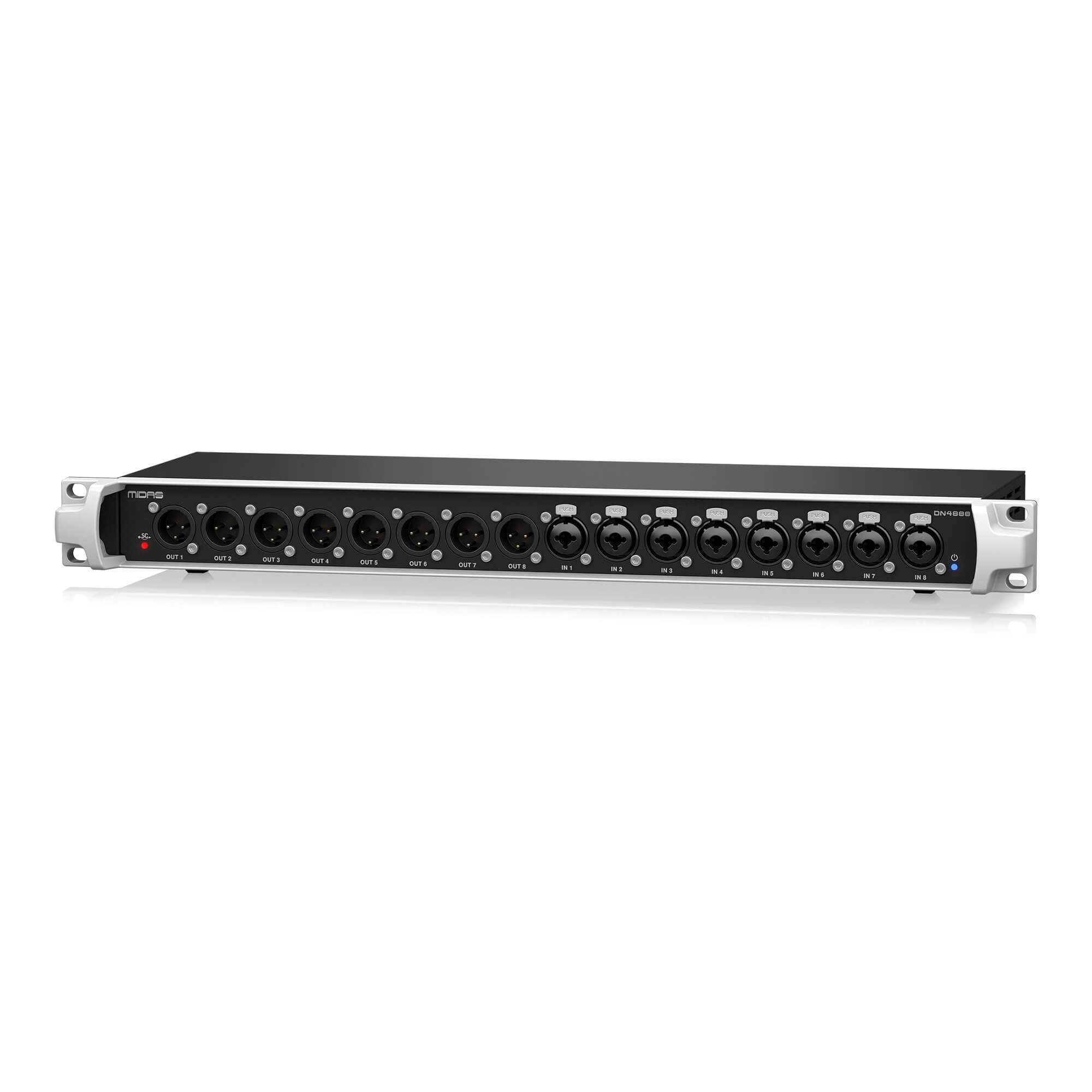

DN4888
商品概要
8 x 8 XLR入出力、デュアルULTRANET出力を搭載した バスパワードStageConnectインターフェース
- StageConnectシステム用バランスXLRライン入力８とバランスXLRライン出力８を備えたブレイクアウト・ボックス
- 他のStageConnectデバイスやUltranetレシーバー用のアナログ入出力ボックスとしても使用可能。
- StageConnect 32チャンネル・オーディオを数ミリ秒のレイテンシーで、24ビット非圧縮PCM, 44.1/48 kHzを標準
- XLRマイクまたはDMXケーブルを使用して伝送可能

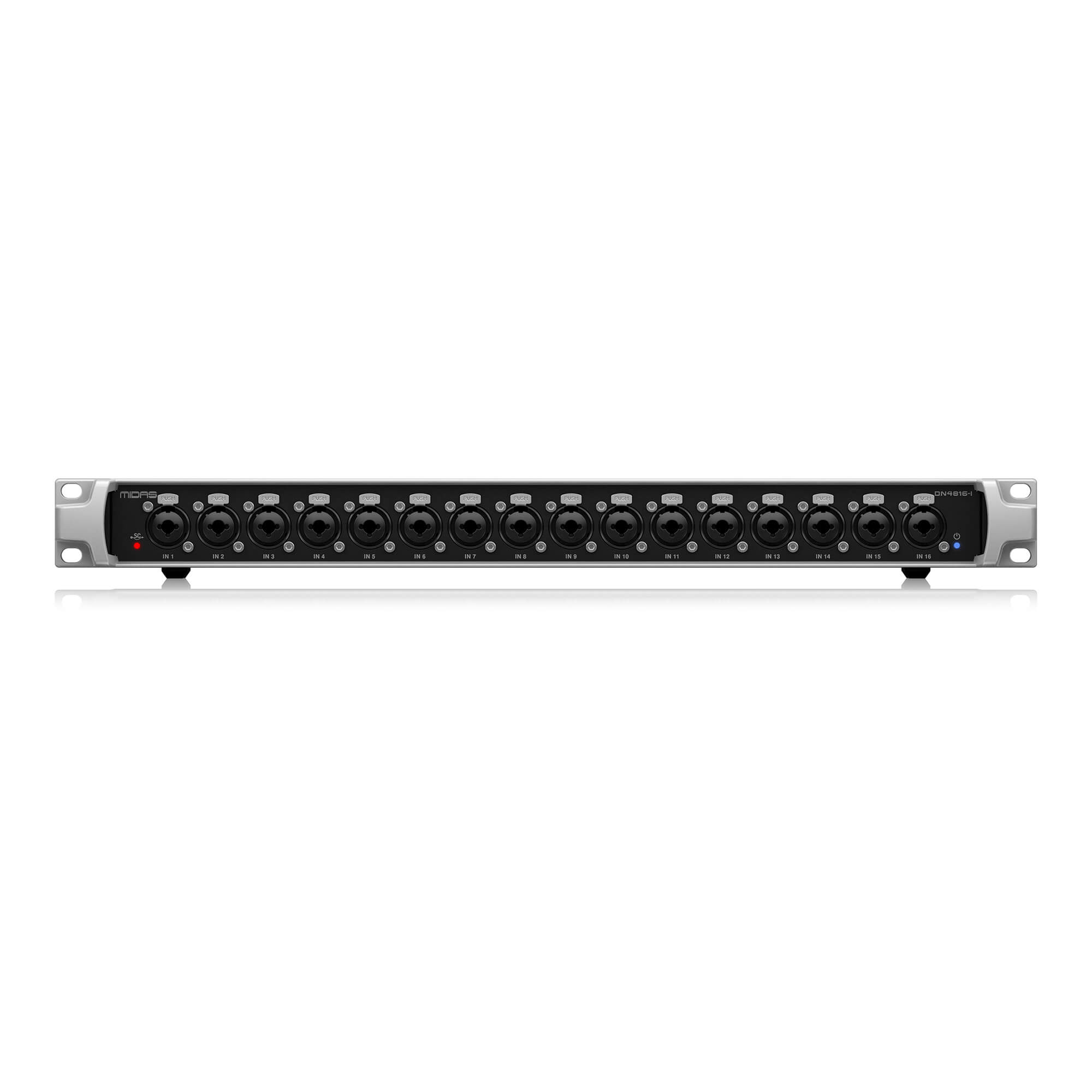

- DN4816-IやDN4816-OなどのStageConnectボックスとのカスケード接続により、アナログ入出力の拡張が可能
- バランスのマイクケーブルを使用したステージ上やサイド・ラック間の柔軟な接続が可能
- コントロール・データと12 VDC / 18 Wのリモート電源による双方向オーディオ構成に対応
- スター・モードではチェーンした他のStageConnectデバイスとマルチチャンネル・オーディオのやり取りが可能
- スレーブ・モードでは8 x 8または16 x 8 チャンネル構成でStageConnect対応のミキシングコンソールやステージボックス、ハブなどと使用可能
- StageConnectを持ったデバイスへStageConnectとアナログ入力から直接供給可能なデュアルUltranet出力
- スタンドアローンでの使用とStageConnect Master出力のリモート・パワー供給が可能な外部パワーサプライ
スレーブ・モードでは8 x 8または16 x 8 チャンネル構成でStageConnect対応のミキシングコンソールやステージボックス、ハブなどと使用可能
仕様
| プロセッシング | |
| D/A コンバータ | 24-Bit, 48/44.1 kHz, 114 dB |
| StageConnect バス容量 | 32 ch, 24-Bit PCM audi |
| I/O latency | ≤0.05 mS |
| コネクター | |
| アナログ入力 | 8 x XLR メス、バランス |
| インピーダンス | 20 kΩ アンバランス / 40 kΩ バランス |
| 最大入力レベル | +21 dBu |
| アナログ出力 | 8 x XLR オス、バランス |
| インピーダンス | 100 Ω アンバランス / 200 Ω バランス |
| 最大入力レベル | +21 dBu |
| Ultranet | 2 x RJ45 |
| 最大STP CAT5e ケーブル長 | 75 m |
| StageConnec | 1 XLR オス、1 XLR メス |
| シールドバランス110-Ohm DMX ケーブル | 最大 40 m |
| システム | |
| 周波数特性 | 20 Hz – 20 kHz ±0.2 dB |
| ダイナミックレンジ | 110 dB |
| クロストーク(@ 1 kHz、隣接チャネル) | 110 dB |
| ノイズ(20 Hz – 20 kHz 帯域幅) | -90 dBFS |
| 歪(DA / AD) | 0.004% / 1 kHz / 0 dBu in |
| 電源 | |
| パワーサプライ | 12 VDC / 2.5 A (30 W) 専用アダプタ付属 SLAVE XLR(メス)またはMASTER XLR（オス）経由電源 DC12V/1.5A（18W） |
| 消費電力 | 8.5 W |
| フィジカル | |
| 標準動作温度範囲 | 5 – 45℃ |
| 寸法 | 49 x 483 x 169 mm |
| 重量 | 2.2 kg |
