商品概要

モバイル インターフェース

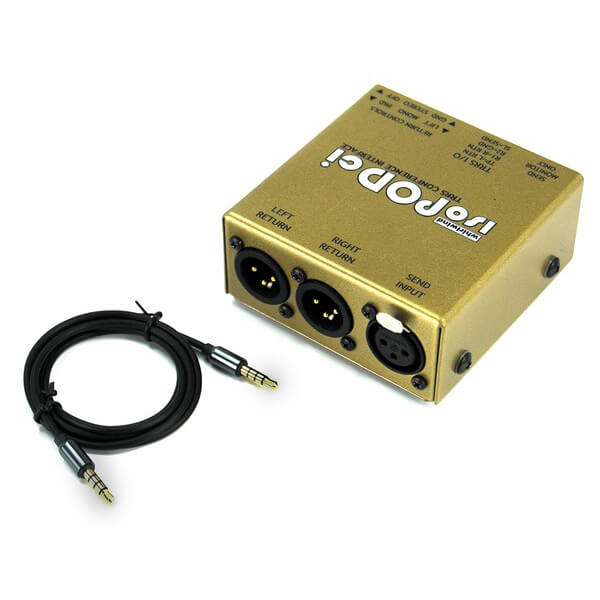

Whirlwind ISOPODCIは、モバイル機器のTRRSジャックからの音声をプロ仕様のバランス信号に変換するユニークなアダプターです。ヘッドフォン部からの出力信号はトランスバランスで、3ピンのオスXLRから出力されます。ラインレベルのオーディオソースは、バランスメスXLR入力を介してモバイル機器のマイク入力に送ることができます。4芯の3.5TRRSケーブルが付属しています。

パーソナルのモバイル機器と業務用オーディオシステムの接続に最適です。ミニヘッドフォンのオーディオ出力を、ミキシングコンソールなどのバランス入力を持つプロ用機器に接続する場合に使用し、プロ用のバランスオーディオソースをヘッドセットマイク入力に接続する際に使用します。
信号は3.5mmの4芯TRRSジャックで接続されます。業務用オーディオ機器とのバランス接続は、XLRを使用します。ヘッドセットの信号はバランスで、入力からリターンのXLRまでロスを最小限に抑えて通過します。センド入力信号は、ヘッドセット端子のマイク接続用に約40dB減衰されます。

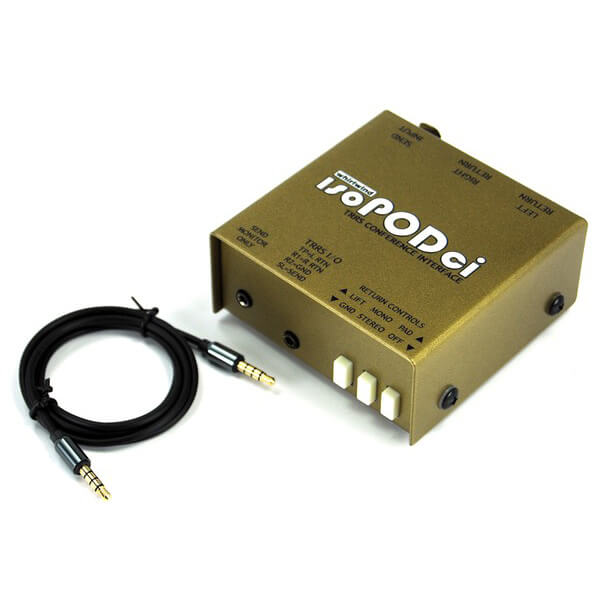

ステレオリターンをモノ信号に変換する「STEREO / MONO」スイッチと、必要に応じてリターンレベルを下げる10dBの「PAD」スイッチを装備。GROUND LIFT」スイッチは、入力のグランドを出力から切り離し、ハムノイズの発生を防止します。

ISOPODciについて

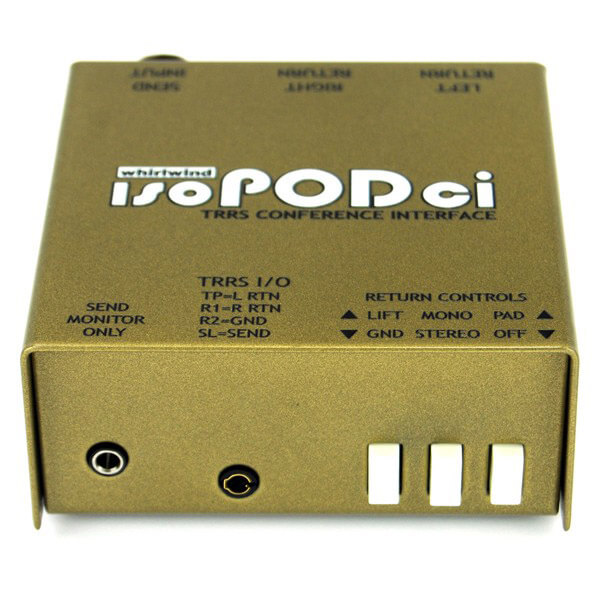

SEND MONITOR (3.5mm stereo TRS jack):
センド入力の信号をイヤホンやヘッドセットで聴くことができます。この機能により、モバイル機器のマイク入力の信号をモニターすることができます。ヘッドセットのTRRSプラグまたは標準のTRSプラグに正しく接続できるように配線されています。

TRRS I/O (3.5mm TRRS jack):
モバイルオーディオ機器と業務用機器を接続します。3.5mmジャックは、チップ/リング/リング/スリーブタイプです。チップは左のヘッドフォンチャンネルに接続され、最初のリングは右のヘッドフォンチャンネルに接続され、2番目のリングはマイクとヘッドフォンの両方のグランド、スリーブはマイク入力に接続されます。

GND/LIFT (Switch) :
このスイッチは、通常は「GND」の位置にしておきます(グランドは入力から出力に接続されています)。ISOPODCI使用時にどちらかのチャンネルにハムが発生した場合、スイッチを「LIFT」にすることでハムを軽減できる場合があります。スイッチを “LIFT “にすると、入力とXLR出力の間のグランドが切り離されます。

STEREO / MONO (Switch):
「STEREO」ポジションにすると、信号はそれぞれの出力に送られます。MONO “ポジションでは、L-Rの入力がサミングされてモノラル信号となり、両方のXLR出力に送られます。

PAD (Switch) :
ほとんどの信号は、”OFF “ポジションに設定すると正常に動作します。PAD」ポジションは、左右のリターン出力に10dBの減衰を適用し、一部のマイクレベル入力で使用した場合の歪みの可能性を減らします。

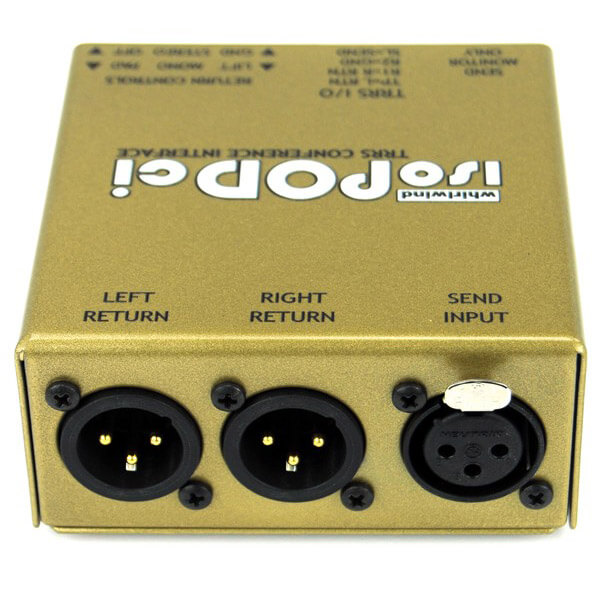

LOW-Z BALANCED RETURNS (XLR jack X 2) :
左右のオスのXLRは、バランスのローインピーダンス信号を供給し、バランスのローインピーダンス機器(ミキシングコンソール、ワークステーションなど)の入力に適しています。出力信号は、ヘッドセットリターンと、ほぼ同じレベルのトランスバランスです。「PAD」をオフにすると、挿入損失は非常に低くなります。

SEND INPUT (XLR jack):
メスのXLRはローインピーダンスのバランス入力で、バランスのローインピーダンス機器(ミキシングコンソール、ワークステーションなど)との接続に適しています。センド入力信号は、歪みの可能性を減らすため、ヘッドセットジャックのマイク入力に接続する前に約40dB減衰されます。
