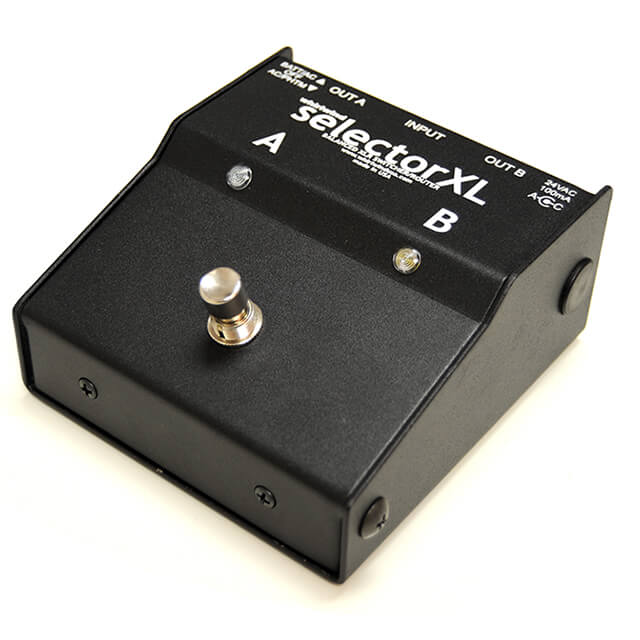

Selector XL
商品概要
A/Bマイクレベル・セレクター

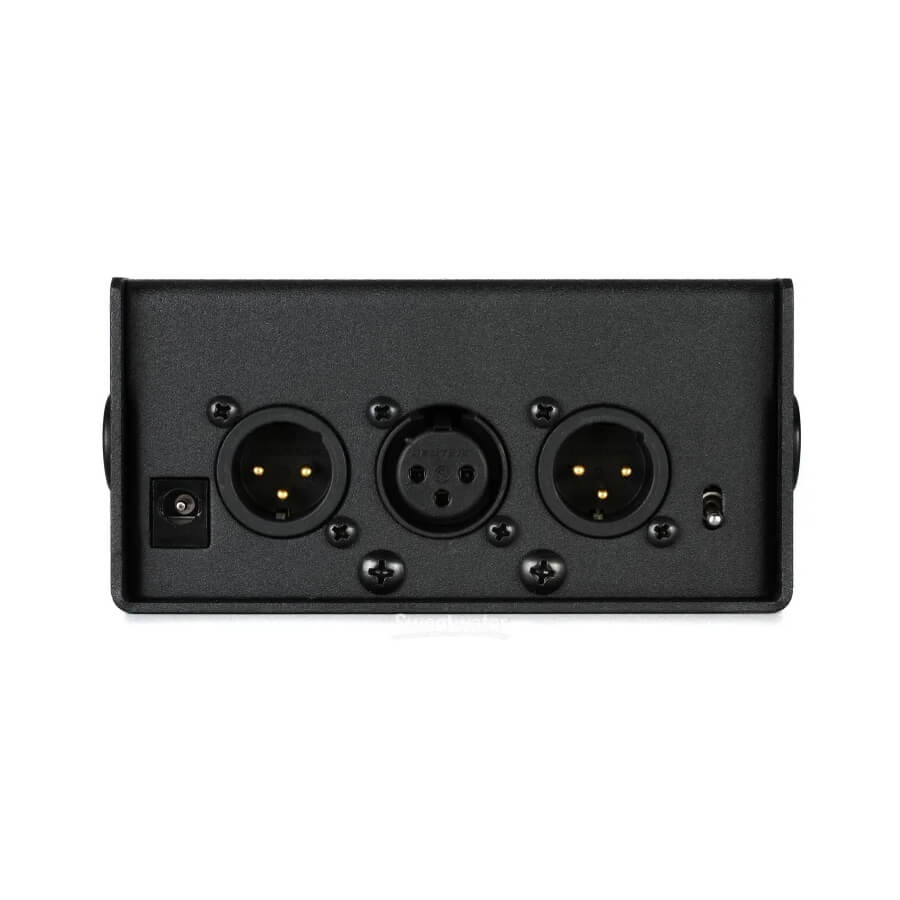

SelectorXLは、マイクに2つの信号パスを提供し、各パスを独立したミュートにするフットスイッチ・デバイスです。出力の切り替え時にノイズは出ません。このペダルボックスを使えば、インイヤーモニターを使用しているミュージシャンが、PA システムに送られているマイク信号をオフにし、もう一つの出力を介して、観客に気づかれずにバンドメンバーやモニターエンジニアとコミュニケーションをとることが出来ます。また、マイク信号を一時的にミュートしたり、切り替えたりするなど、様々な使い方が可能です。フットスイッチは、内部のモード選択ディップスイッチを設定することで、モメンタリまたはオルタネート（プッシュオン、プッシュオフ）の動作で、いくつかのモードで操作できます。出力AとBはオスXLR、入力はメスXLRです。
48Vファンタム電源は、ミュート状態でもマイク入力端子に供給されます。SelectorXL をダイナミックマイクで使用する場合、9V バッテリーで長時間使用できます。
革新的な回路設計と新技術により、ノイズのない静かなマイクスイッチングを実現しました。マイクが1つの出力を使用している時、2つ目の出力をオン・オフすると、マイクの負荷が変化し、そのレベルに影響を与えます。また、負荷が急激に変化すると、変化していない出力にクリックやポップ音が発生することもあります。Selector XL 回路は、物理的に許される限りの低ノイズレベルを実現できる最新のオーディオアンプ IC を使用しています。これらのアンプがマイクをバッファーすることで、ノイズや歪みの影響を確認することは困難です。
- 両方のXLR出力を介して マイクレベルでサイレントA/B切り替え
- 高性能回路により、ポッピング、ノイズ、レベル変化を防止
- ディップスイッチによるスイッチングモードの設定が可能
- 出力は外部ファンタム電源から保護
- 入力ジャックにフル48VDCファンタム電源を供給
- パワーサプライ付属（ファンタム電源に必要）
- 明るいLEDで出力のオン状態を表示
- 頑丈なスチール製エンクロージャー
- バッテリー交換が容易
スイッチングモードの設定
SelectorXLの動作は、8つの内部ディップスイッチの設定を変更することで、自由に設定することができます。フットスイッチは、モメンタリ（長押し）またはオルタネート（プッシュオン、プッシュオフ）のいずれかの動作に設定できます。AとBの出力は、スイッチが押されたときにオン（プッシュ・トゥ・トーク）、スイッチが押されたときにミュート（プッシュ・トゥ・ミュート）、または常にオンに設定できます。

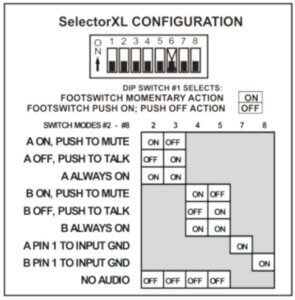

次の表はユニット内に含まれており、考えられるすべての出力構成を実現するためのディップスイッチ設定を示しています。本機はA出力をオン（プッシュ トゥ ミュート）、B出力をオフ（プッシュ トゥ トーク）にして出荷されます。フットスイッチはプッシュオン、プッシュオフ動作に設定されており、押すとA出力がオフ、B出力がオンになります。出力グラウンドは入力グラウンドに接続されます。
- スイッチ1は、フットスイッチの動作を、モメンタリ（長押し）またはオルタネート（プッシュオン、プッシュオフ）から選択します。
- スイッチ2-5は、フットスイッチが押された時のA、B出力のオンとオフの状態を選択します。
- スイッチ2と3はA出力のモードを設定します。2と3がオフの場合、A出力のオーディオはありません。
- スイッチ4と5はB出力のモードを設定します。4と5の両方がオフの場合、B出力のオーディオはありません。
- スイッチ7はA出力のグラウンドリフトです。
- スイッチ 8 は B 出力のグラウンドリフトです。
- スイッチ6は使用しません。
電源スイッチの操作
電源スイッチには3つのポジションがあり、SelectorXLをバッテリーまたはAC電源で動作させるか、AC電源でファンタム電源を作動させるかを選択できます。中央の位置では、ユニットはオフになります。一番下の位置では電源がオンになり、9V バッテリーまたは AC電源アダプターで動作します。この位置ではファンタム電源は供給されません。スイッチを上にすると、 AC電源アダプターのみで動作し、メス XLR 入力ジャックに 48VDC ファンタム電源が供給されます。
