商品概要

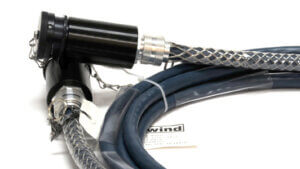

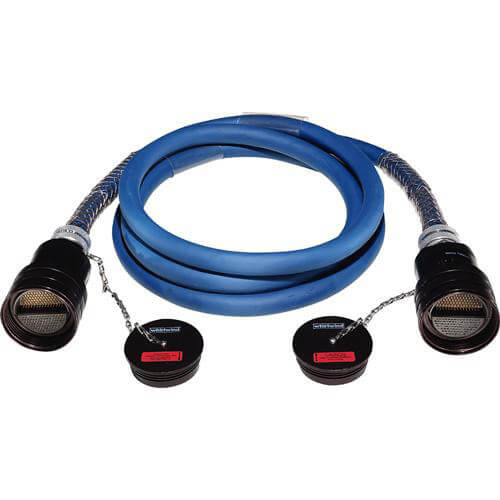

特注マルチケーブル

■各チャンネルの単独アース接続を実現
■マルチケーブルは信頼性の高いベルデン社製を使用
■マルチコネクターは1/4回転するだけで素早い着脱が可能
 (W1、W2コネクター)
■マルチコネクターにオス・メスの概念が無いのでケーブルの引き回し
 の際オス・メスを意識しなくてよい(W3、W4、W5、W6コネクター)
■システム全体における高い信頼性

チャンネル数は、使用するマルチコネクターによって決定されます。通常W1 とW2 を使用しているマルチケーブルは、片側にオスのマルチコネクターが使用されていれば、もう片側はメスのマルチコネクターが使用されます。また、W3.W4.W5.W6 を使用している場合は、片側の方向性がインプットの場合、もう片側はアウトプットの方向性になります。

仕様選択

各項目より仕様を選択してモデルナンバーを決定してください。
C-(1)- (2)- (3)- (4)
モデル例:C-58-100-W4IRP(I)-W4IRP(O)

(1)の項目を選択:チャンネル数は?
 0~58 - チャンネル数を決定

(2) の項目を選択:ケーブルの長さは?1フィート=0.305m
 XX - 長さを決定

(3) の項目を選択:エンドAのコネクタータイプは?
 W1IF - 1-12CH ハンダタイプ
 W2IF - 1-20CH ハンダタイプ
 W5IRP(I) - 1-16CH クランプタイプ
 W6IRP(I) - 1-28CH クランプタイプ
 W3IRP(I) - 1-40CH クランプタイプ
 W4IRP(I) - 1-58CH クランプタイプ

(4) の項目を選択:エンドBのコネクタータイプは?
 W1IM - 1-12CH ハンダタイプ
 W2IM - 1-20CH ハンダタイプ
 W5IRP(O) - 1-16CH クランプタイプ
 W6IRP(O) - 1-28CH クランプタイプ
 W3IRP(O) - 1-40CH クランプタイプ
 W4IRP(O) - 1-58CH クランプタイプ
