商品概要

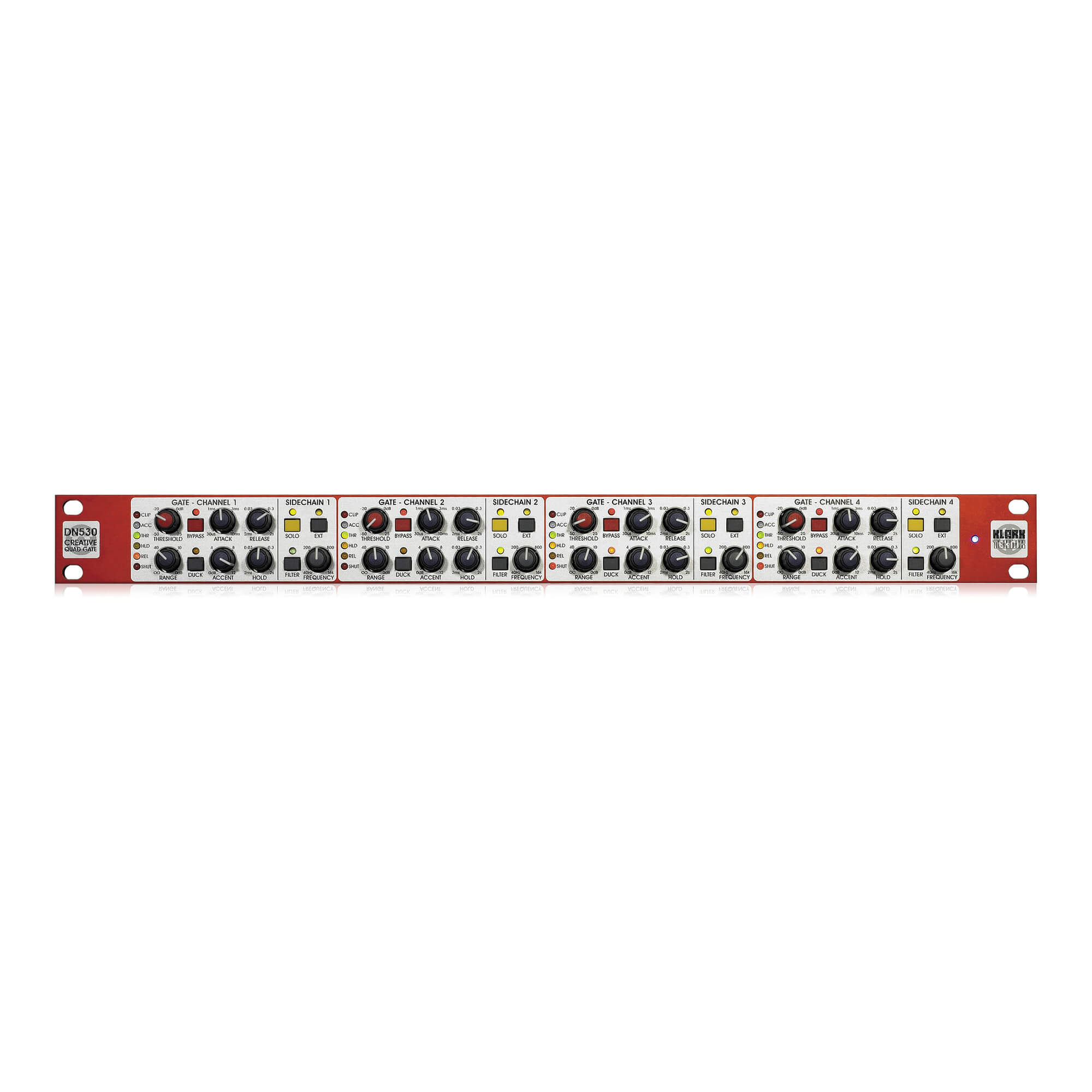

クリエイティブ・クオードゲート

◆パーカッシブな信号のダイナミクスを増やすために、信号の始まりを強調するアクセントレベル制御が可能。
◆ゲート・アタックは、指数関数を用いてアタック・エンベローブを速く設定することができ、これによりクリックノイズを防ぎます。
◆ゲート・リリースは、逆の指数関数を用い、比較的速く設定されることができ、継ぎ目を自然に溶け込むようにすることが出来ます。
◆低ノイズ・低歪レベルを実現。
◆ゲートはトリガーソースを明確にさせるために、先進のバンドパス・サイドチェーン・フィルタを採用。
◆ゲートは、回転式コントロールですべてのエンベロープの特性とレンジをコントロールします。
◆外部Key 入力とダッキング機能を提供します。
◆バイパス、ソロなどの使用頻度の高いスイッチは、間違いを避けるために、大きく設計されています。
◆堅牢なシャーシ
◆バランス出力
◆ユニバーサルスイッチング電源
◆EIA 1U サイズ

イントロダクション

シグナルプロセッシング機能を持つデジタル・ミキサーの急速な波及により、アウトボード周辺機器のラックスペースにはさらに優秀かつ高品質なプロセッサが渇望されるようになりました。KLARK TEKNIK の新しいCreative シリーズはまさにそれを提供し、プロフェッショナル・エンジニアを興奮させる新しいツールとなります。1U サイズに凝縮された4 チャンネルのプロセシングにより、エンジニアの創造的なポテンシャルを高め、ラックを追加する必要がありません。
静穏な美しいゲートを実行するには、ゲートのオープン時(アタック)の信号レベルを増加させる時とゲートのクローズ時(リリース)にその信号レベルがフェードダウンするときに用いられるゲイン・トランジッション・カーブの形がキーとなります。 DN530 は、入念にマッピングされた対数アタック・エンベロープを備え、敏捷かつ静かにゲートを実行することを確実にします。
また、DN530 Quad Gate は、単にゲートの開くだけではなく、アタック・エンベロープを拡張するための新機能、トランジェント・アクセンティング機能を特徴としており、最大12dB までの更なるトランジェント・エネルギーを提供します。そして、主要なアプリケーションとして、ドラムやパーカッションに更なるインパクトを与えることができ、ギターやピアノのようなアコースティック弦楽器を含めた様々な楽器のインパクトの強化に使用できます。トランジェットアクセンティング(「一時的な強調」の意味)機能は、各チャンネルのプロセッシング効果に正確なコントロールを与え、ゲーティング機能から切り離して利用できます。

スペック

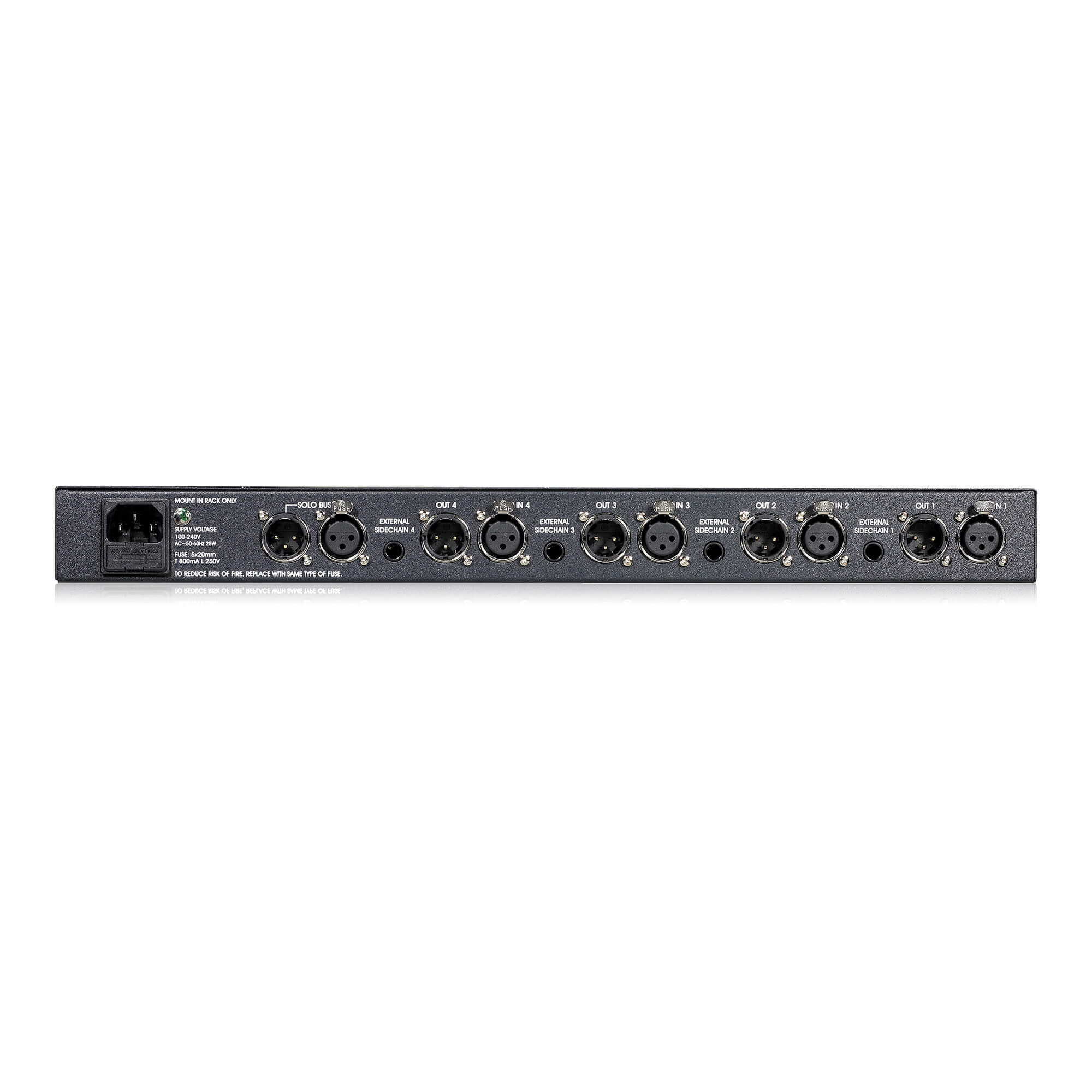

◆Inputs
Four
◆Type:
Analogue, electronically balanced female XLRs (Pin 2 hot)
◆Impedance:
10k ohm
◆Maximum input level:
+22dBu
◆Common mode rejection:
Typically, -80dB at 1kHz

◆Outputs
Four
◆Type:
Analogue, electronically balanced male XLRs (Pin 2 hot)
◆Output impedance:
<60 ohm
◆Maximum output level:
+22dBu
◆Signal drive capability:
<600 ohm ◆EXT SIDECHAIN inputs
Four
◆Type:
Analogue, electronically balanced Jack sockets
◆Impedance:
20k ohm
◆Maximum input level:
+22dBu
◆Common mode rejection:
Typically -60dB at 1kHz

◆SOLO BUS input
One
◆Type:
Analogue, electronically balanced female XLR (pin 2 hot)
◆Input impedance:
20k ohm
◆Maximum input level:
+22dBu
◆Common mode rejection:
Typically -60dB at 1kHz

◆SOLO BUS output
One
◆Type:
Analogue, electronically balanced male XLR (pin 2 hot)
◆Output impedance:
<60 ohm
◆Maximum output level:
+22dBu
◆Signal drive capability:
<600 ohm Performance
◆Maximum gate gain reduction:
Greater than -90dB
◆Maximum accent gain:
+12dB
◆Maximum signal level any input or output:
+22dBu
◆Noise at main output with unity gain:
-94dBu
◆Distortion at 1KHz 0dBu with steady unity gain condition:
<0.05%
◆Signal delay:
0 seconds
◆Frequency response:
±0.5dBu (input to output), 20Hz to 20kHz
◆Dynamic range:
>116dB (22Hz to 22kHz unweighted)

Gate
◆Threshold Scale:
-50dB to +25dB
◆Range Scale:
-4 (minus infinity) to 0dB
◆Attack Scale:
30μs to 10ms
◆Release Scale:
2ms to 2s
◆Hold Scale:
2ms to 2s
◆Accent Scale:
0dB to +12dB

Filter
◆Sidechain filter Scale:
40Hz to 16kHz

Terminations
◆Audio:
3-pin XLRs (male and female) and 1/4″ TRS balanced jack sockets
◆Power:
3-pin IEC

Power requirements
◆Voltage:
100VAC ±10%
◆Frequency:
50Hz to 60Hz
◆Consumption:
<25W Dimensions
◆Height:
44.5 mm, 1U high
◆Width:
483 mm
◆Depth:
305 mm

Weight
◆Net:
4.6 kg
◆Shipping:
5.6 kg

Operation
◆Temperature:
+5°C to +40°C
Storage
◆Temperature:
-20°C to +60°C
