商品概要

ADAT拡張モジュール

◆Midas M32シリーズ・デジタルコンソール用のADAT 拡張モジュール
◆48 kHzで最大32チャンネルの同時録音および再生が可能
◆4つの入力および4つの出力TOSLINK 光ファイバーコネクタ
◆外部クロック同期用のBNCワードクロック入力または出力
◆ADATを装備したHDレコーダーでのスタジオおよびライブレコーディングに最適
◆光ファイバー接続により、グラウンドループ干渉を排除

イントロダクション

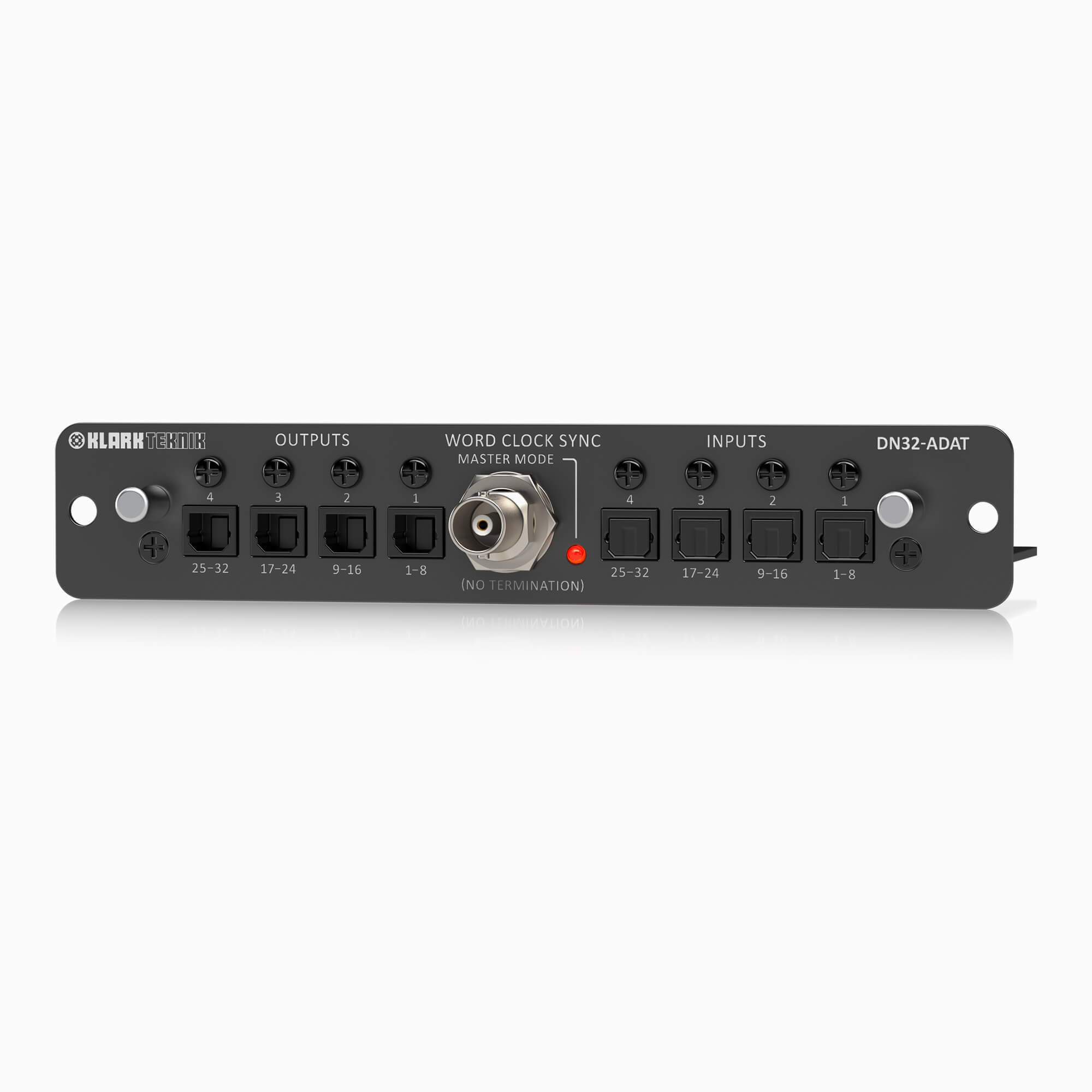

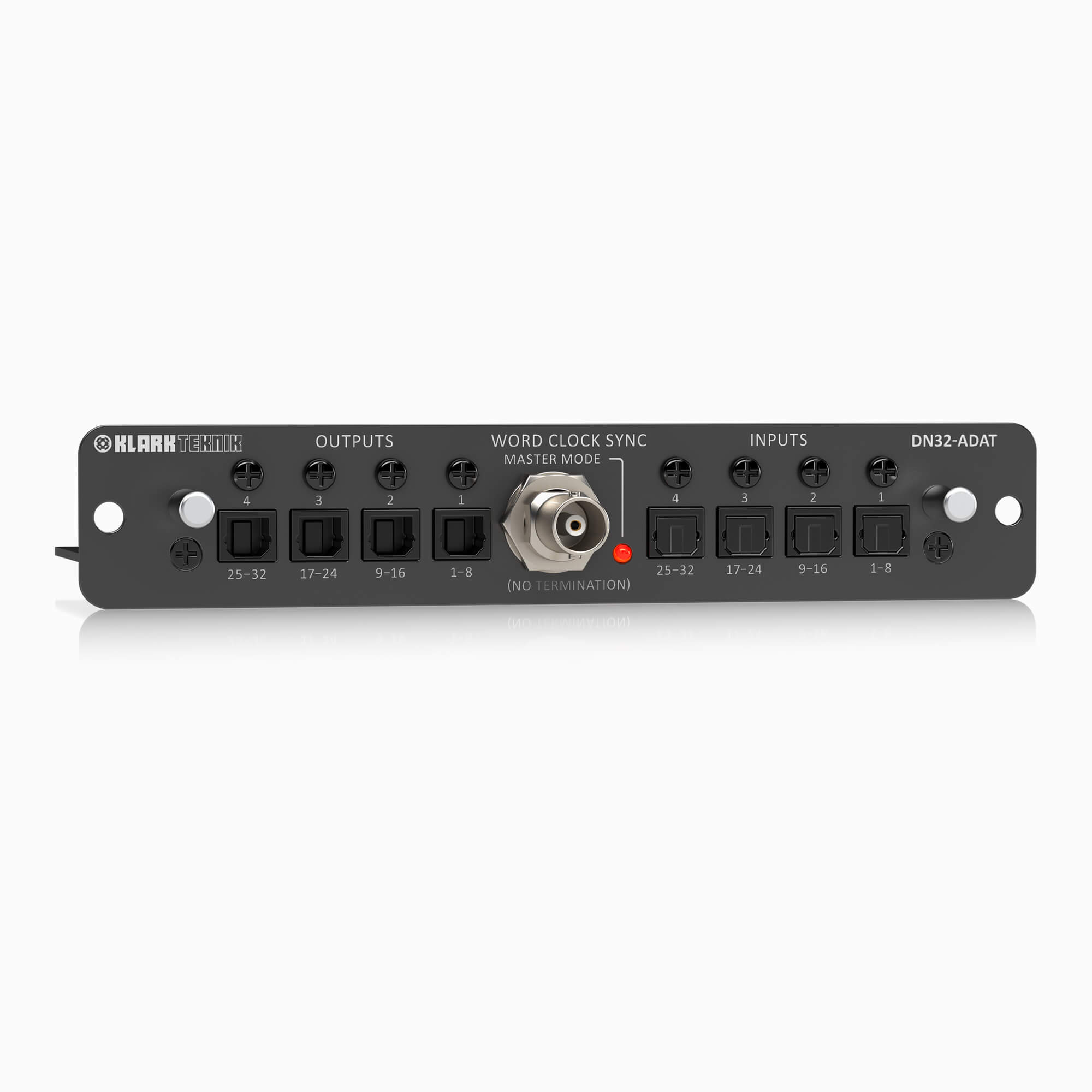

DN32-ADAT拡張カードは、ADAT I/O機能を持つ商品をM32に接続させることを可能にします。これは、スタンドアローンレコーダーやデジタルオーディオワークステーション、そして他のデジタルミキサーやシグナルプロセッシングなども含みます。DN32-ADATカードは、8個のfiber-optic Toslinkコネクターより、32ch ADATインプットとアウトプットを提供します。このカードは、24bitシグナルトランスミッション機能を持ち、44.1や48kHzサンプリングレートでオペレートすることができます。またDN32-ADATカードは、BNCワードクロックin/outがあり、外部クロック同期や内部クロックを外部ディバイスへ送ることもでき、外部クロックは、4つのToslinkポートのどれかと同様にBNCコネクションを通すことが可能です。

スペック

コネクタ
◆TOSLINK opt. 入力
4
◆TOSLINK opt. 出力
4
◆WORDCLOCK BNC 入出力
1

入出力特性
◆サンプリング・レート
44.1 kHz / 48 kHz
◆サンプル・ワード長
24 Bit
◆クロック同期選択可能
internal/Local、WordClock In、ADAT In 1、ADAT In 2、ADAT In 3、ADAT In 4
◆往復レイテンシ
<0.5 ms 表示
◆Master Mode (on=Clock Out, off =Clock In)
1 LED、アンバー
