商品概要

8ポート AES50エクステンダー&マルチプレクサー

◆Fiber及びCAT-5e ケーブルで8 AES50ストリームを伝送可能
◆ユニット同士の接続をFiber(シングル)では最大1000m、CAT-5eでは100mまで可能
◆オプションでマルチモード・ファイバーを用意(最大500m)
◆24-bitオーディオを最大192チャンネル双方向(SRC=96kHz)可能
◆サンプリング・レートを96/48kHz切換可能
◆入力から出力までのレーテンシはわずか0.1mS
◆内部”AES Grade 1”ワードクロック搭載(温度補償されたワードクロック- 1ppm)
◆デュアル・リダンダントAES50ネットワークをサポート(X/Y接続)
◆Ethernet Control Port経由でWeb browserによる設定

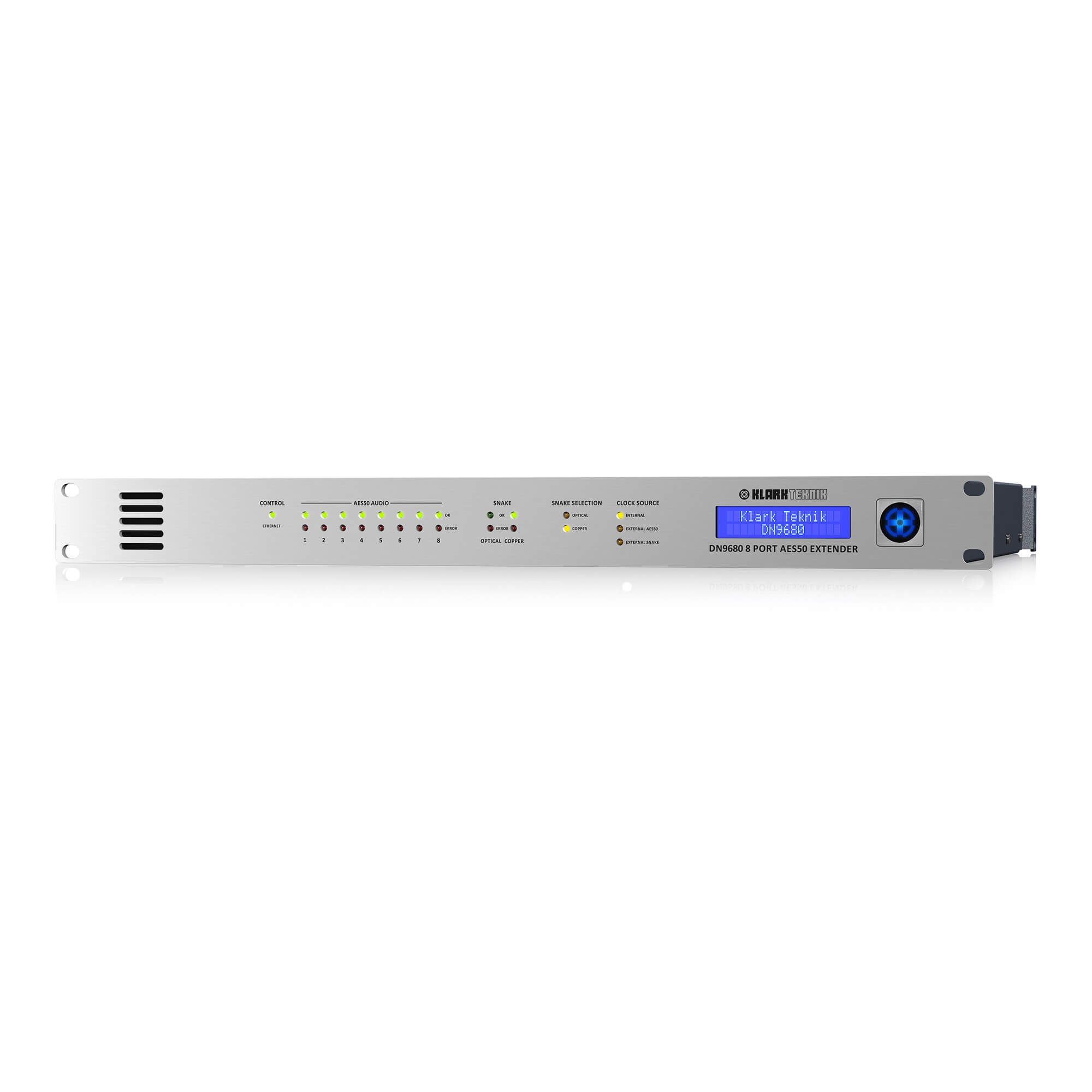

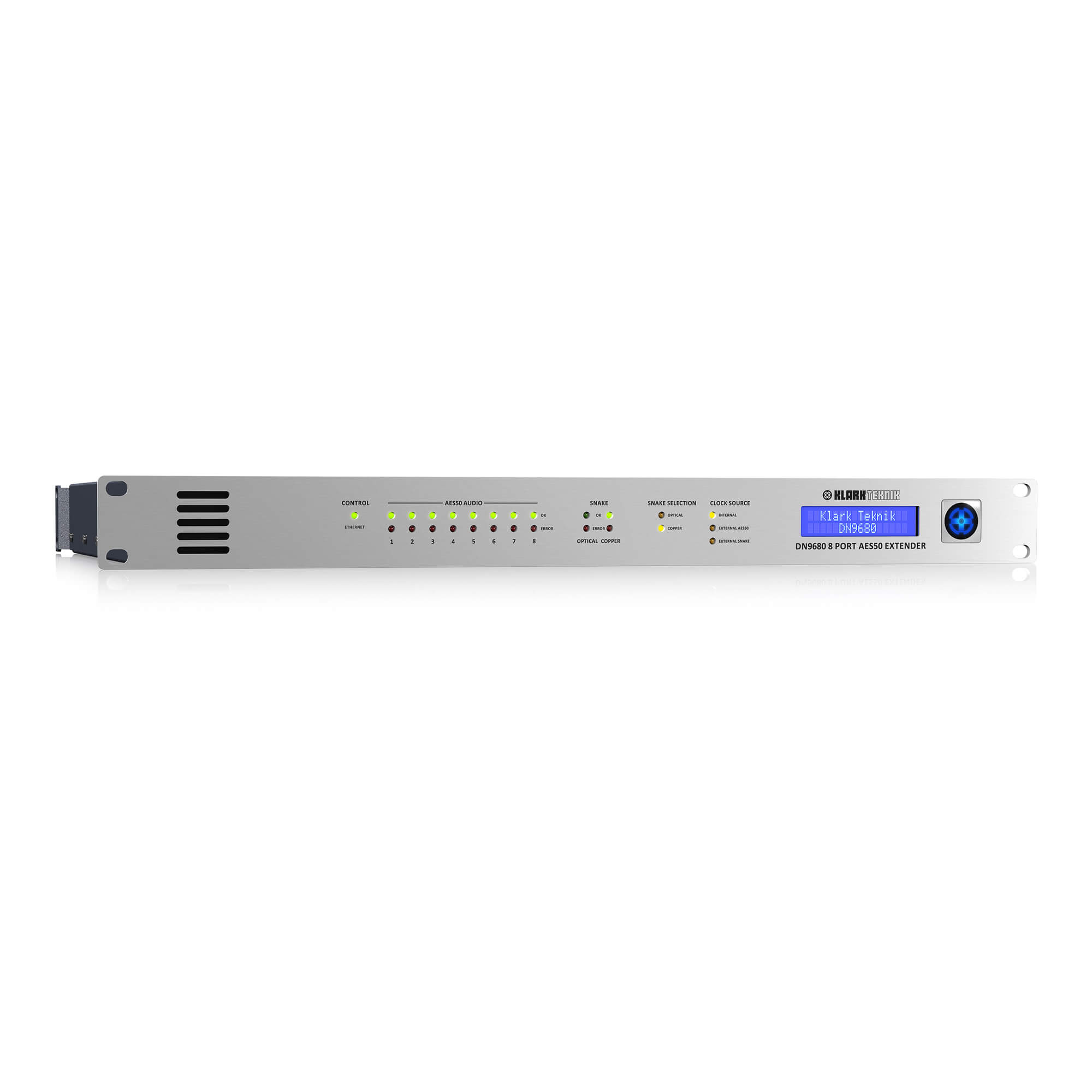

◆フロントパネルにはステータスLEDとLCDディスプレイ
◆Neutrik EtherCON及びOpticalCONを使用
◆1Uサイズ
◆オートレンジ・ユニバーサル電源(100V, 50Hz-60Hz )

イントロダクション

DN9680は、高品質な多チャンネルKLARK TEKNIK AES50エキスパンダーです。 24ビットのオーディオチャンネルを光ファイバーでは1,000mまたはCAT5ケーブルでは100mまで192チャンネル双方向で流せるようにデザインされました。

DN9680は8つのAES50コネクションを持ち、もう一つのDN9680の同じPort番号に対し1ギガビットのイーサネット・スネーク・フォーマットに変換して送られ、8つのAES50接続に再コンバートされます。DN9680は、AES50とCopper Snake portにNeutrik etherCONコネクタとOptical Snake portにNeutrik opticalCON DUOコネクタを採用しています。

DN9680は内蔵ウェブサーバを持ち、ビルトイン・イーサネットポートを通してアクセスができ、単純なウェブ・ブラウザ構成ユーティリティで設定することが出来ます。-これはコンピュータ・オペレーティングシステムから独立していて、一般的なウェブ・ブラウザ・ソフトウェアで動作します。様々なクロック・パラメータとメニュー・オプションは、各々のオプションと各々のオーディオ接続の状態をフロントパネルのLED表示で確認ができブラウザー・メニューからアクセスできます。

DN9680は、途切れのないオーディオ伝送と、入力から出力までの音声伝送をウルトラ-ローレーテンシー0.1mSを実現しました。

DN9680は、KLARK TEKNIKデジタル・ネットワーク製品のファミリーを広げます。

スペック

◆Inputs and Outputs

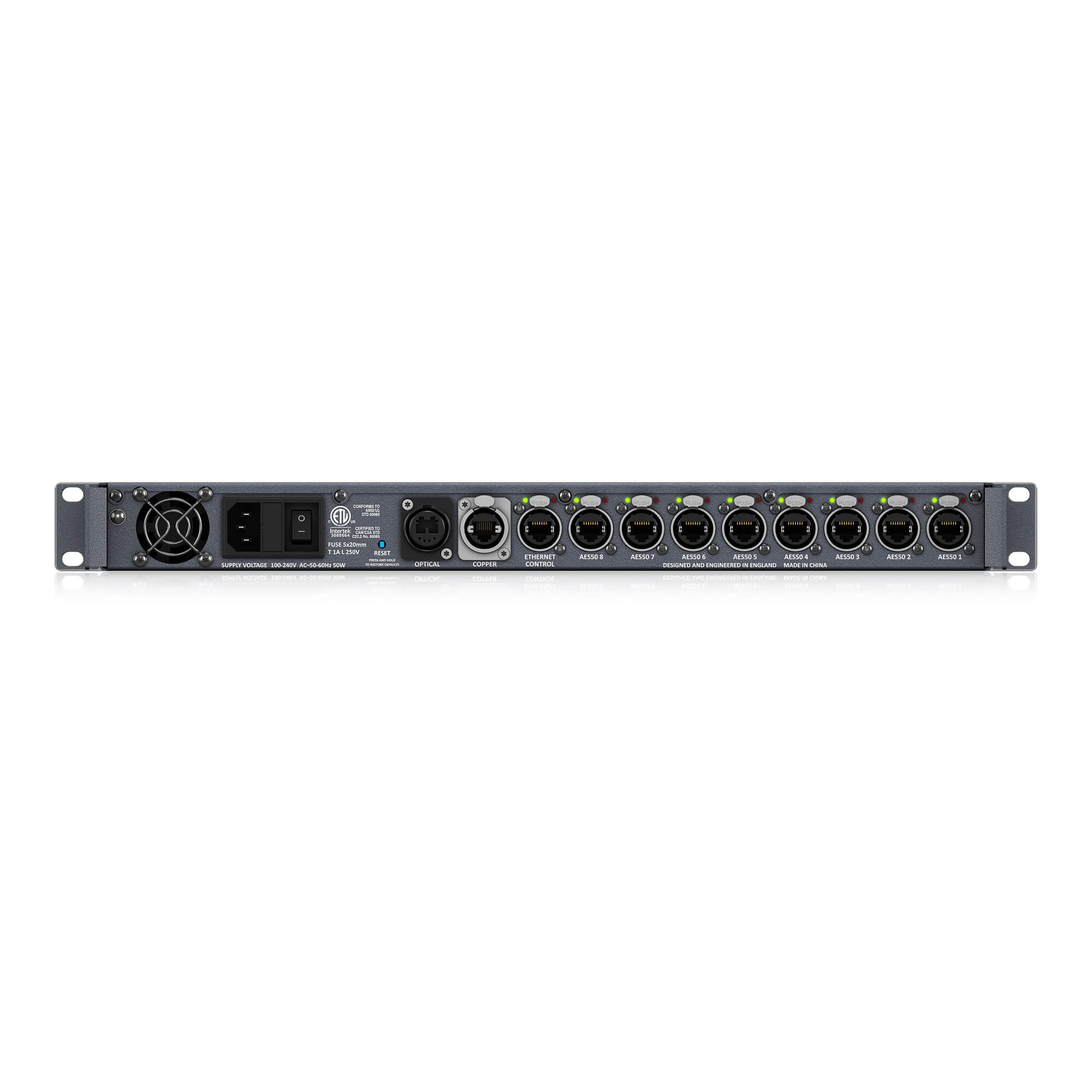

Audio 8 x AES50 etherCON ports with integral status LEDs
◆Snake (options)
1 x copper port (cable can be up to 100 m long)
1 x optical port (cable can be up to 1,000 m long)
◆Unit configuration port
1 x Ethernet control port for RJ45 connector
◆Mains power inlet
3-pin IEC connector

◆Dimensions
1U H=44.5 mm, W=482.0 mm, D=410.0 mm
◆Net weight
4.9 kg
◆Shipping weight
6.9 kg
◆Power consumption
50 W
◆Power requirement
100 V, 50-60 Hz
◆Operating temperature range
+5 °C to 45°C
◆Storage temperature range
-20 °C to +60°C
