商品概要

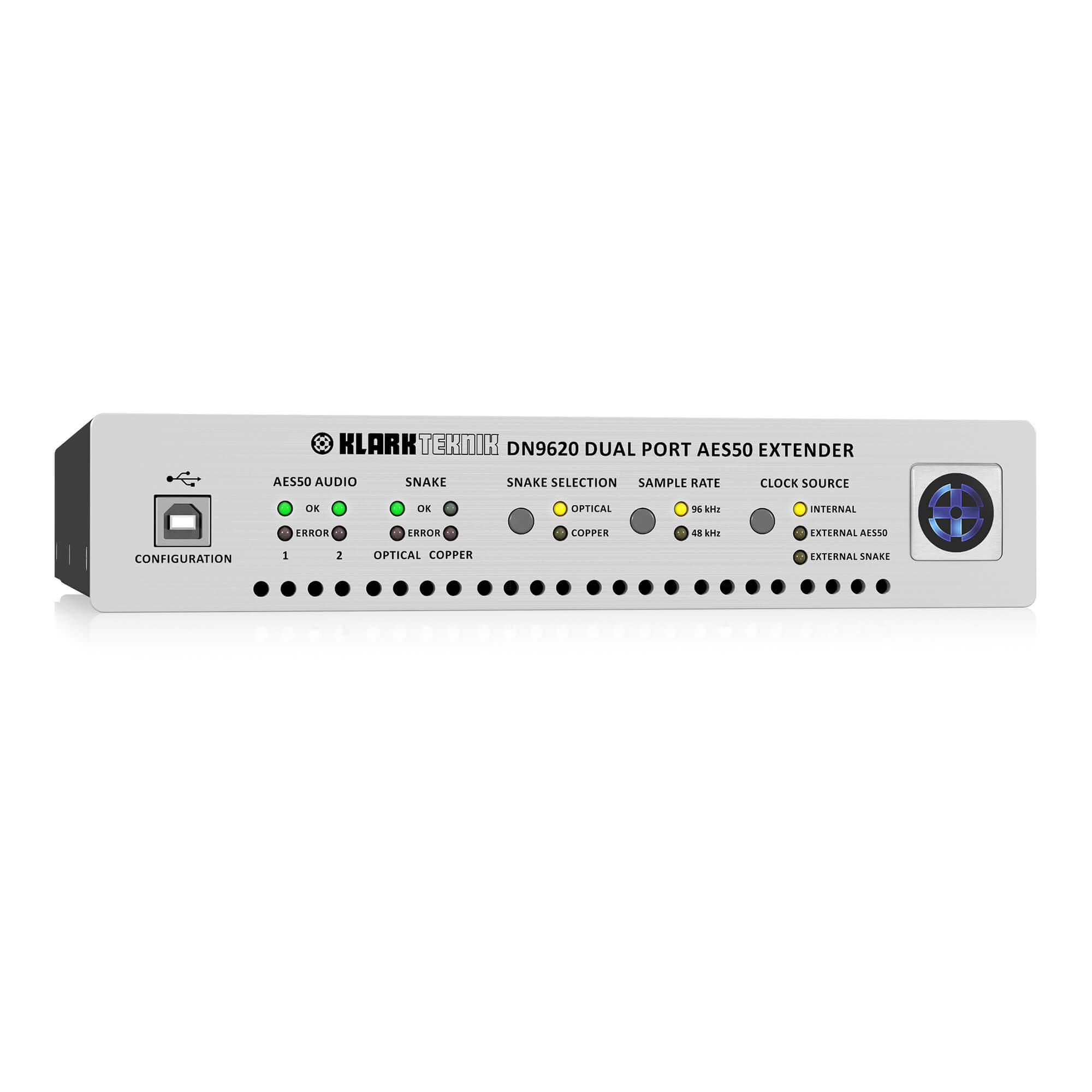

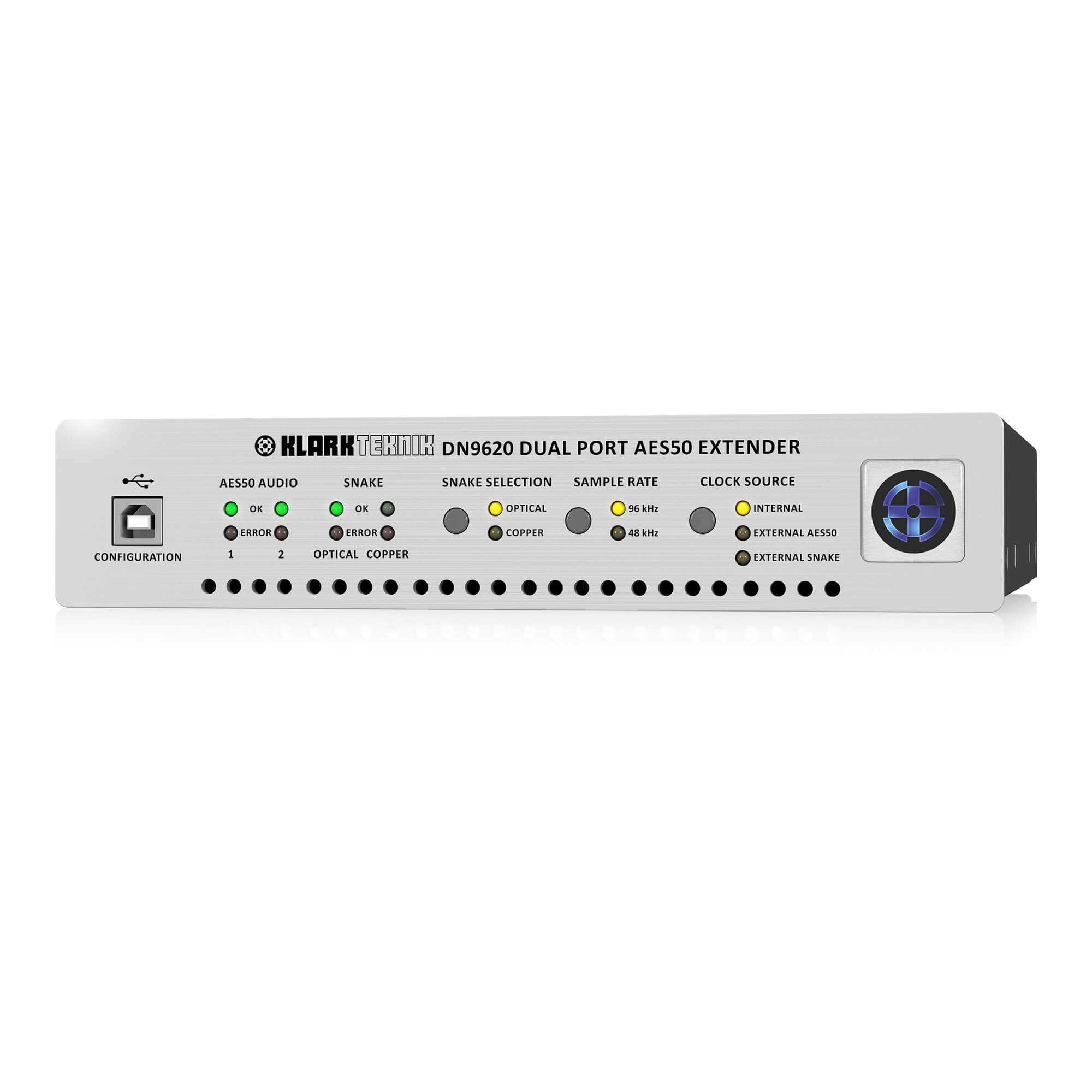

2ポート AES50エクステンダー&マルチプレクサー

  • 光ファイバーまたはCAT5e/CAT6による2つのAES50を多重伝送が可能
  • 24ビット96チャンネル双方向が可能(48kHzサンプリング)
  • 光ファイバーで500mまで拡張可能
  • CAT5e/CAT6ケーブルで100mまで拡張可能
  • 0.105mレイテンシー
  • 96kHz/48kHzサンプリングレートに対応
  • マルチ・クロックオプション
  • オートレンジパワーサプライ
  • ノイトリックEtherConとOpticalConコネクターを採用
  • 1Uハーフ・ラックサイズ - ラックマウントブラケットを付属

イントロダクション

DN9620は、1UハーフサイズのAES50伝送の拡張製品です。24ビット96チャンネル双方向する2つのCAT5/AES50ストリームを光ファイバーであれば500mまで、CAT5ケーブルであれば100mまで延長することが出来ます。また、僅か0.105mSのローレイテンシーという特徴を持っています。

DN9620は、96kHzまたは48kHzのサンプリングレートで動作し、3つのクロックオプションを提供します。
ユニットは、どのようなAC電源にも対応でき、かつ最高の信頼を得るために、全てEtherCon / OpticalConに適応します。

DN9620は、建物または構内などの至る所でI/O、レコーディング、他のAES50ハードウェアの配置ができる可能性を広げるだけでなく、MIDASの光ファイバー・スネーク・システムまたはAES50プロトコルを使う他のデジタル・コンソールでの使用でも、I/Oユニット間で長距離、光ファイバー接続を可能にします。

AES50は、究極のローレイテンシー、強固なフィードフォワード・エラー接続、高度なクロックシステムを持つデジタルオーディオ・トランスポートです。AES50は、デジタル信号とコントロールデータをCAT5eに乗せるだけなので、シンプルで簡易的、低コストパフォーマンスを提供する利点があります。

DN9620は、19インチマウントブラケットと一緒に出荷されます。

スペック

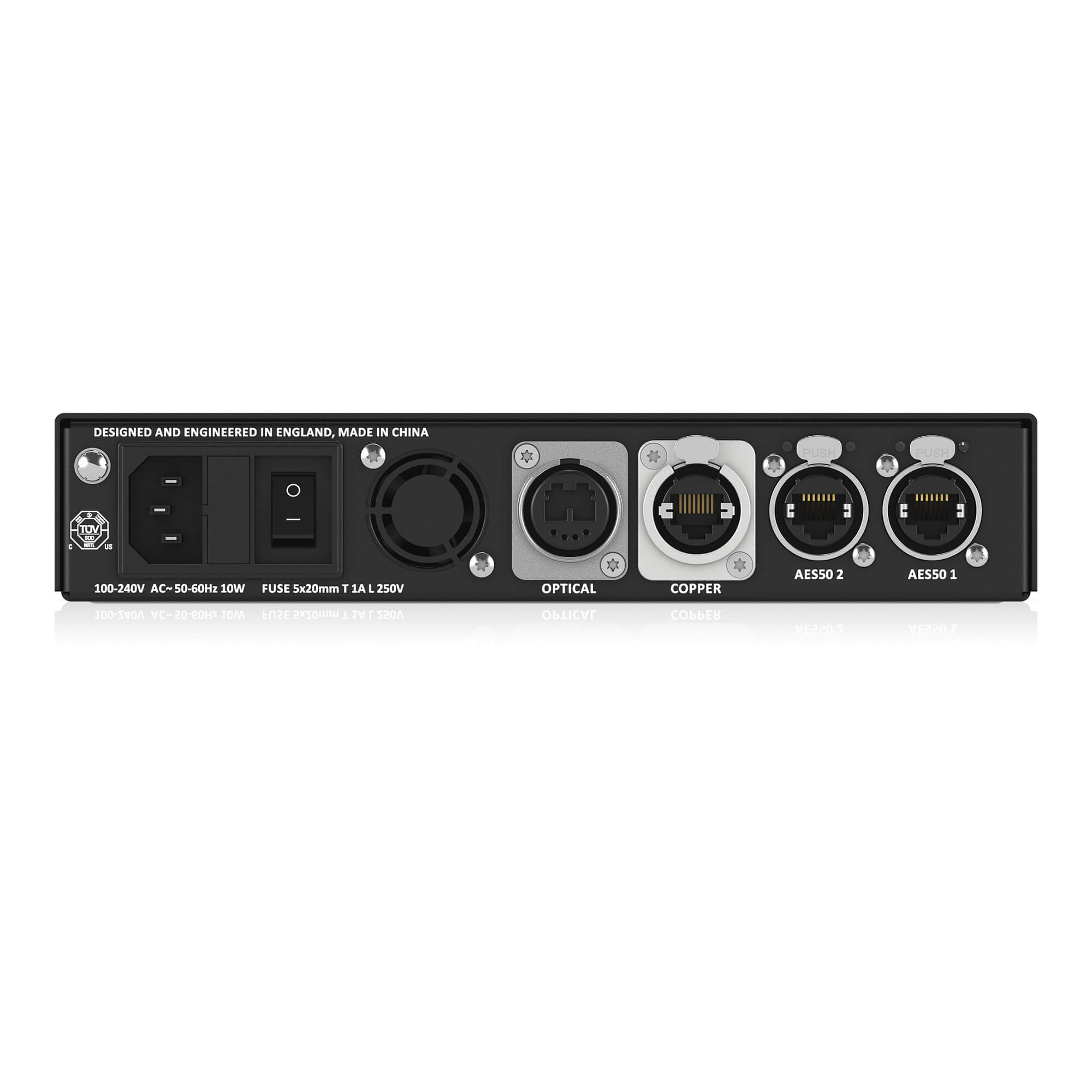

入力と出力

オーディオ 一体型ステータスLEDを供えた2つのAES50 EtherConポート
スネーク 1 x クッパー  HyperMAC ポート (ケーブルの長さは最大 100 m)
  1 x ファイバー HyperMAC ポート (ケーブルの長さは最大 500 m)*
ユニット構成ポート USB Type B コネクタ
主電源 3 ピン IEC コネクタ


フィジカル

寸法(H x W x D) 45(1U) x 218 x 257 mm
重量 5.8 kg
電力条件 100 V~, 50~60 Hz
消費電力 10W
動作温度範囲 + 5°C~45°C

*マルチモード動作のみ
