商品概要

12入力/48出力 アクティブ・マイクスプリッター

◆12入力を3U ラックに凝縮、それぞれ独立した、1入力、4出力。
◆各入力チャンネルに対して、2 個のトランスバランス出力と2個の電子バランス出力を搭載。
◆MIDAS Heritage3000 のマイクプリアンプの使用により、究極のオーディオ性能。
◆標準でマルチピン・レトロ- フィットキットを搭載、ユーザーの選択で入力または出力のどのようなマルチコネクタでも簡単に取り付け可能(マウントはオプション)。
◆順応性のあるソロバスにより、複数のユニットのどのチャンネルでも、単独、複数またはソロ機能にラッチせずソロが可能。
◆大型のLEDバーメーターは、バス・ヘッドルームを表示、ヘッドホーン・レベルコントロールを搭載。
◆各チャンネルに、ファンタム電源供給、グランドリフト、4 通りの入力レベルコントロールを搭載。
◆内部電源。
◆アプリケーションに従っていくつかのカスタマイズ工場オプションを用意。
◆オートスイッチイングデュアル電源(DN1248-DP)。
◆すべての出力をトランスバランス仕様(DN1248-AT)。
◆デュアル電源、オールトランス仕様(DN1248-FM)。
◆極めてコスト効率の高い、デュアルのPSU オプション。

イントロダクション

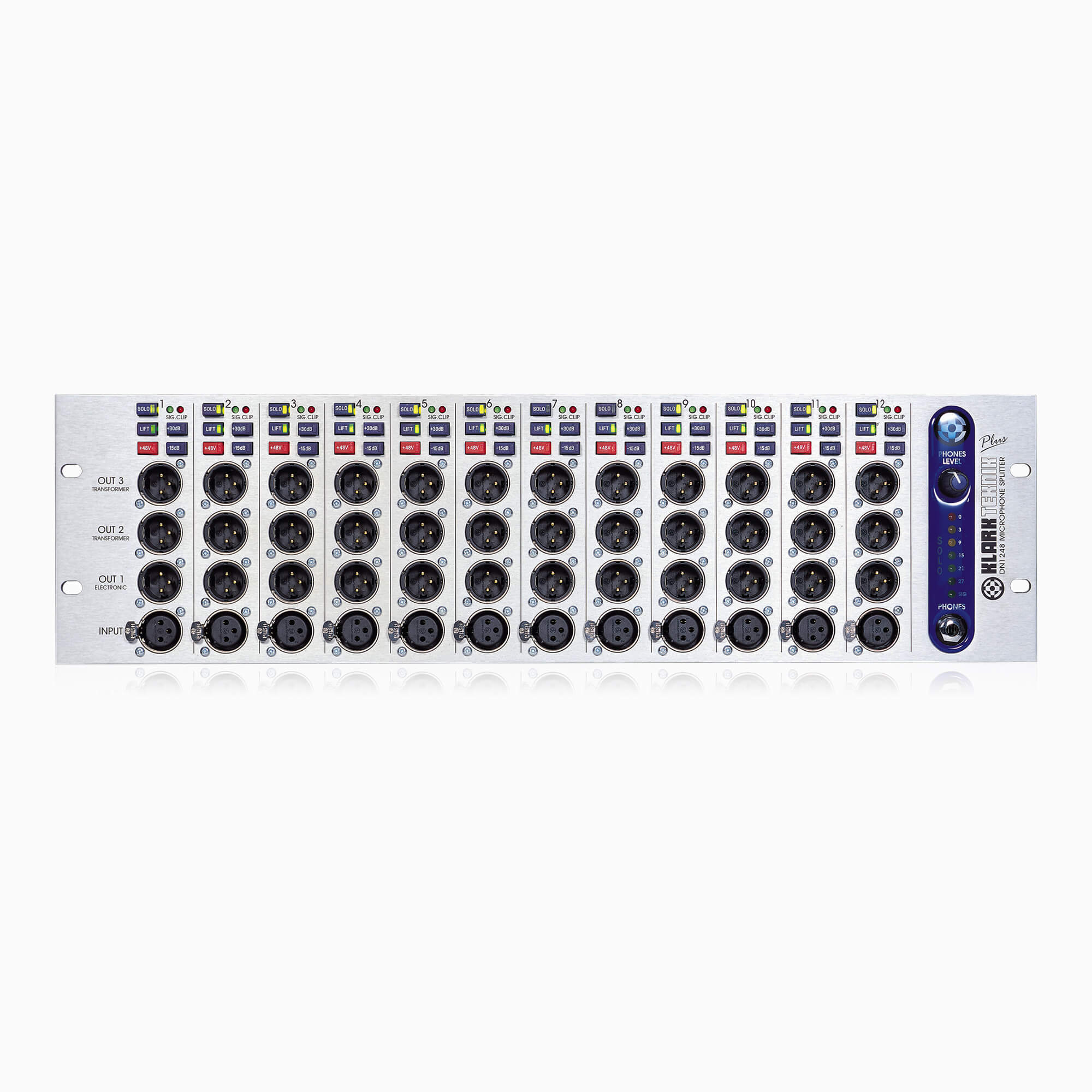

KLARK TEKNIKはこのデジタル時代にさえ、アナログ・ディバイスが多くの用途に対して最良の結果を提供すると考えて来ました。DN1248 Plus Active Signal Splitterの導入により、その用途は、単独の音源から複数の音源に対し、最良の結果をもたらします。 DN1248Plusは、ツアーリングに適した内蔵電源で3Uのラックマウント仕様になっており、12chの入力各々が4chの出力を供給し、そのうちの2chが電子バランス、あとの2chはトランス・アイソレートの出力が提供されています。

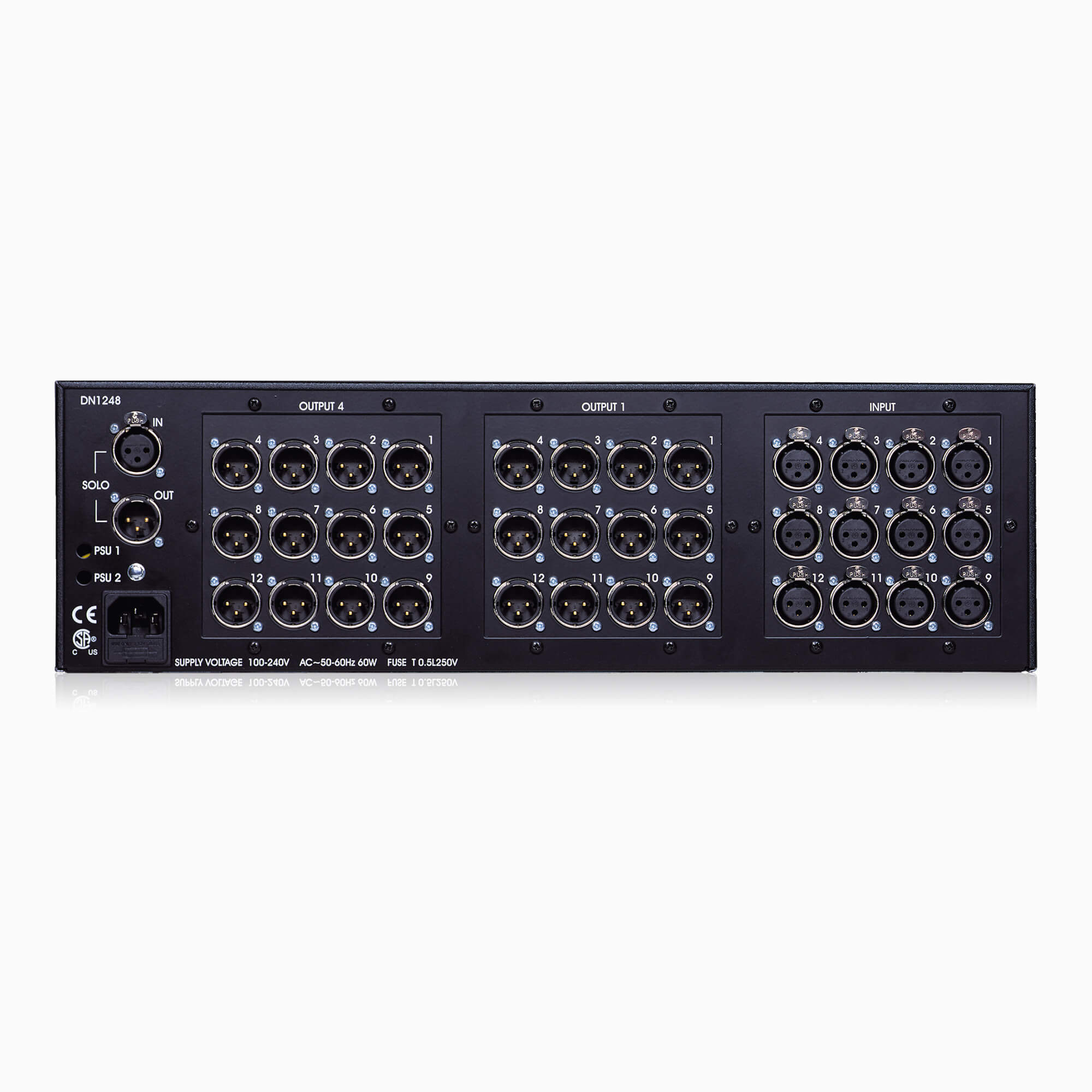

ユニットの後部では、出力-4にプラスして、すべての入力と出力‐1のパラレルが提供されており、パッチの選択はとても柔軟です。マイク・プリアンプは、マイダスHeritageシリーズのユニットで、世界的に有名である素晴らしいサウンドとヘッドルームを供給し、常にベストな状況を供給します。
DN1248Plusは用途に応じて3つのオプションを利用することができます:「DP」オプション(低コスト)は、PSUの故障が発生した場合に自動でバックアップする内部でリンクされた2番目のPSUを提供します。
「AT」オプションは全48の出力をトランスバランスで提供します、そして、「FM」は「DP」と「AT」利点を組合せたオプションとなっています。さらに、マルチピンコネクタやそれらの選んだ分の入力/出力構成を簡単に改造することができるように、ユニット全体が設計されています。

スペック

Inputs
Two parallel connected female XLR connectors, one on the front panel and the rear panel.
◆Input Impedance
> 2kΩ
◆CMRR
> -100dB @ 100Hz to 10kHz
◆Equivalent input noise
< - 100dBu @ unity gain
◆Connectors
3 pin female XLR (external), 3 way terminal strip (internal)
◆Signal present level
> – 25dBu
◆Signal clip level
>+ 21dBu

Outputs
Electronically balanced – one output with one front and one rear panel male XLR connectors, one output with one rear panel male XLR connector only
◆Source impedance
50 Ω
◆Min Load
600 Ω
◆Max Level
>+ 21dBu @ 1kHz
◆Connectors
3 pin male XLR (external), 3 way terminal strip (internal)

Transformer balanced & isolated – one male XLR connector on the front panel for each output
◆Source impedance 70 Ω
◆Min Load 600 Ω (-3dB level loss into 200Ω )
◆Max Level + 18dBu @ 1kHz
◆Connectors
3 pin male XLR (external), 3 way terminal strip (internal)

Performance
Electronically balanced outputs
◆Frequency response
+ 0 / -0.5dB 20Hz to 20kHz
◆Distortion (THD+N)
< 0.01 % @ 1kHz +4dB
Transformer balanced & isolated outputs
◆Frequency response
+ 0 / -1.0dB 20Hz to 20kHz
◆Distortion
< 0.04 % @ 1kHz +4dB Terminations
◆Audio Inputs / Outputs
3 pin XLR
◆Power
IEC

Power Requirements
◆Voltage
100 to 240V ± 10% 50/60Hz<60W Weight
◆Nett
7.4 kg
◆Shipping
8.4 kg

Dimensions
◆Width
483 mm
◆Depth
300 mm
◆Height
132 mm
