商品概要

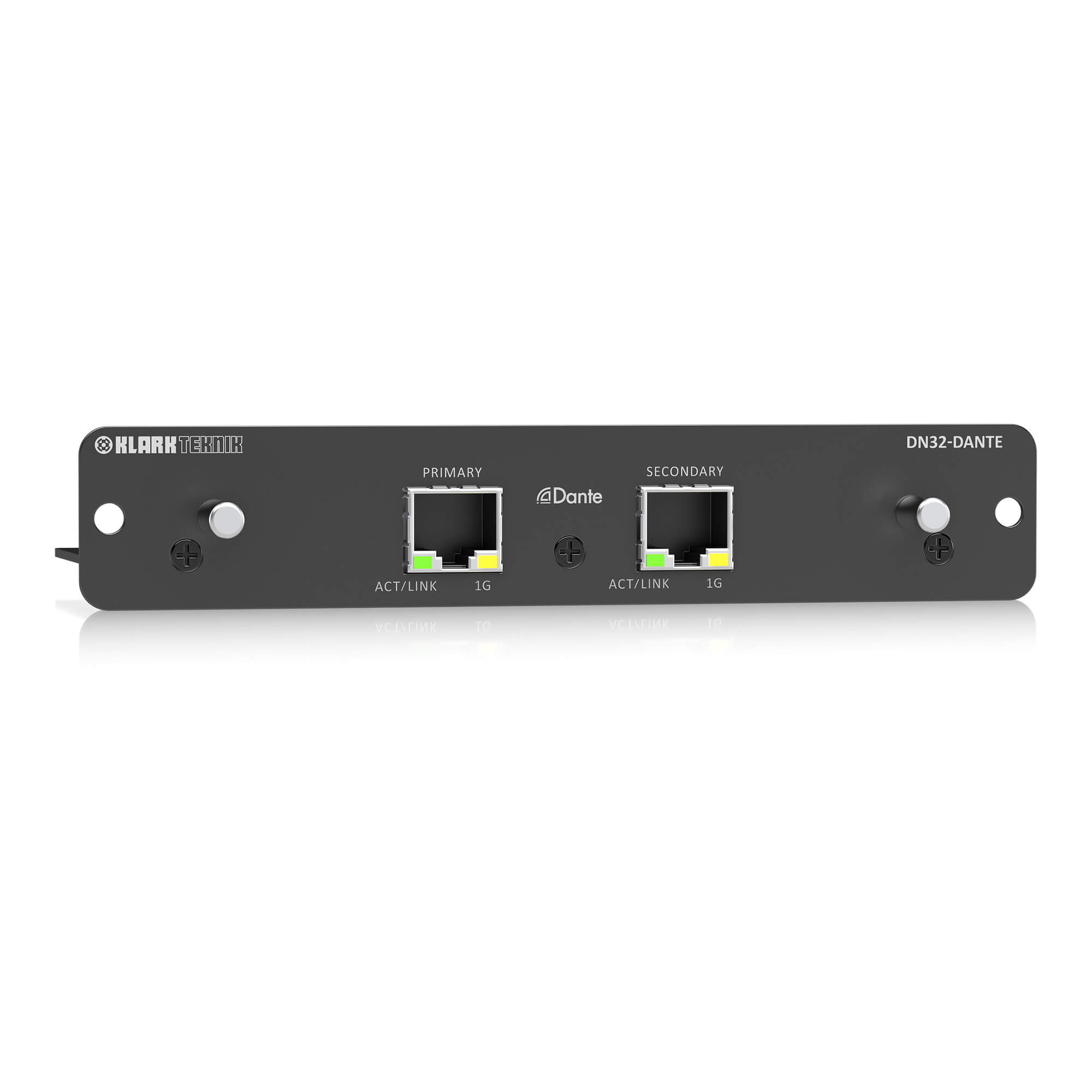

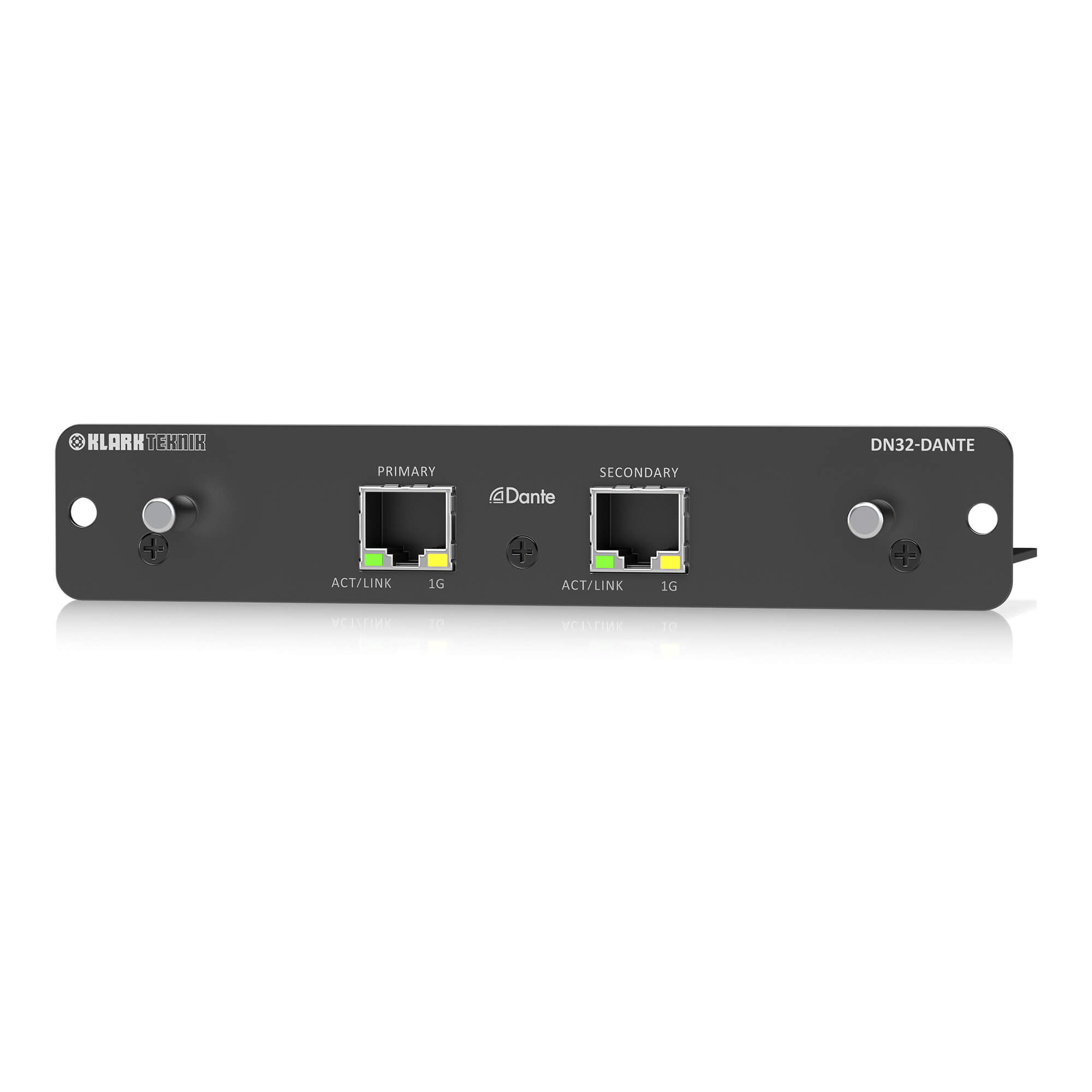

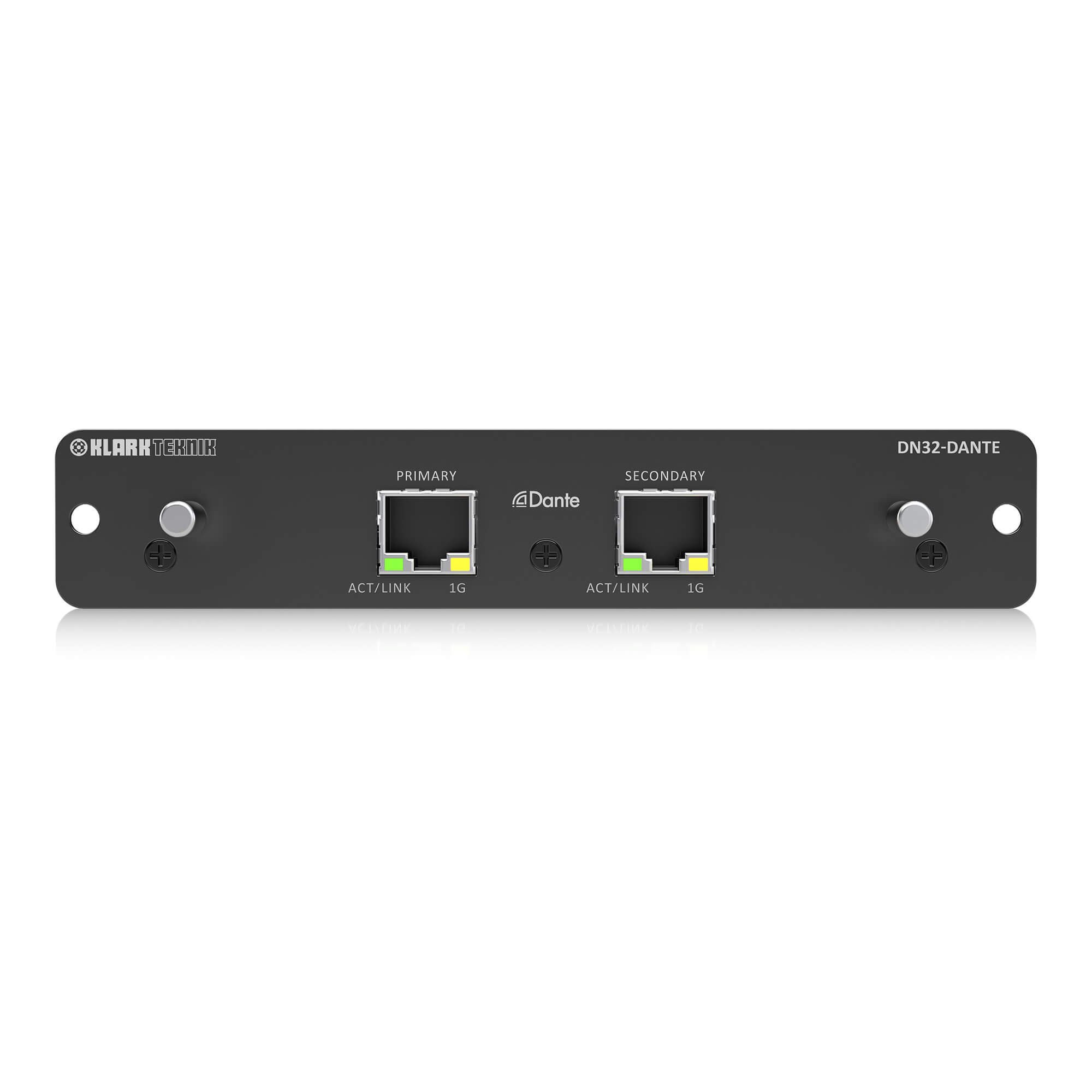

Audinate DANTE拡張モジュール

  • Midas M32シリーズ・デジタルコンソール用のAudinate Dante *拡張モジュール
  • 最大32チャンネル双方向@ 48 kHz
  • Dante Virtual Soundcard *(PCまたはMac *コンピューター)を介したマルチチャンネル録音および再生を可能にします
  • 内部DanteネットワークPrecision Time Protocol(PTP)クロックで動作
  • デュアルリダンダントDanteネットワーク用のプライマリおよびセカンダリイーサネットインターフェイス
  • リモート設定用のオプションのDanteコントローラーソフトウェア(PCまたはMac *コンピューター)
  • LEDインジケーターはネットワークアクティビティと速度を監視します

イントロダクション

DN32-DANTEカードを挿入することによってM32は100Mbit/sまたはGigabitネットワーク基板とDSCP-Based QoSのDanteネットワークになります。これにより、同じネットワーク上で、他のIP-baseデータを持つ多チャンネルオーディオを提供することができ、高品質なオーディオを保証するSample-accurate syncとローレーテンシーを持つ24bitのシグナルトランスミッションが利用可能になります。そして、セカンダリ入力は途切れのないリダンダントネットワークを提供します。M32のフルリモートコントロールは、一般的なEthernetスイッチを使用することができコンピュータをDN32-DANTEカードに接続することでオーディオDanteコントローラーアプリケーションをフルコントロールすることができ、Danteディバイスに信号を送ることが可能となります。

スペック

コネクタ
◆RJ45, Gigabit Ethernet 1 GBit/s、“プライマリとセカンダリー“
2

入出力特性
◆入出力チャンネル
32 / 32
◆サンプリング・レート
44.1 kHz / 48 kHz
◆サンプリング・ワード長
24-Bit PCM
◆クロック同期、IEEE1588 PTP(精密時間制御)に基づく、高品質のDanteネットワーククロックを搭載した
コンソール“ローカル”又はDanteネットワーククロック“DN32-DANTE”
◆システムオーディオレイテンシはDante Controllerネットワーク構成に依存します
0.25 ms, 0.5 ms, 1 ms, 5 ms
◆デュアル入力ギガビットイーサネットポート
イーサネットスイッチ・モード又はDanteリダンダント・モード

表示
◆イーサネットリンク、ソケットLEDインジケータ、ネットワークアクティビティで点滅
2 LED、グリーン
◆1 Gbit/sイーサネットリンク、ソケットLEDインジケータ
2 LED、アンバー

システム要求
Danteコントロール・アプリ
◆PCハードウエア、最小
CPU 1 GHz, RAM 512 MB, ディスプライ 1024 x 768, 有線イーサーネット・インターフェイス
◆Windowsアプリケーション、推奨(ASIO と WDM オーディオ・ディバイス・インターフェイス)
XP SP3 32-Bit, Win7 32-/64-Bit, Win8 32-/64-Bit
◆Mac OSXアプリケーション(Intel CPU only, no PPC support, CoreAudio)
Mac OSX 10.6.8, 10.7.5, 10.8, 10.9

Dante バーチャル・サウンドカード
◆PCハードウエア、最小
CPU Dual Core, RAM 1GB, 有線イーサーネット・インターフェイス, 32×32@48 kHzを超えるチャンネルカウントには1GB/sが必要
◆Windowsアプリケーション、推奨(ASIO と WDM オーディオ・ディバイス・インターフェイス)
Win7 32-/64-Bit, Win8 32-/64-Bit
◆Mac OSXアプリケーション(Intel CPU only, no PPC support, CoreAudio)
Mac OSX 10.5, 10.6.8, 10.7.5, 10.8, 10.9
