商品概要

8入力 24出力・スプリッタ

◆MIDAS XL8の感化を受けたマイク-プリアンプ、最大140dBのダイナミックレンジと非常に高いCMRRを実現し+22dBuの入力を可能にします。
◆各入力に9つのポジションを持つロータリー・ゲインスイッチ、0dBから+40dBまでのゲイン調整を提供。
◆各入力には、30Hz ハイパス・フィルタ・スイッチとLED表示を搭載
◆前後のパネル上のパラレル入力
◆ゲインが独立したトランス-アイソレート出力
◆各入力にはフロントパネルまたはリモートで48Vファンタム電源を入れられます
◆不可欠なヘッドホンアンプとレベルコントロールを持ったソロバス
◆1:16 のフロントとリアのパネルにおけるメディア・スプリット機能と状態表示
◆リア出力パネルの各々のセットには別々のグランド・スイッチとLEDステータス表示を搭載
◆各入力には、別々に4-セグメントLEDの出力メーターを搭載
◆3 色で瞬時に簡単に見分けることが出来るステータス表示(-15、0、 +12、+21dBu)
◆過酷なロードに耐える2Uケース
◆過酷なロードに耐えるように設計されたシャーシ。
◆ユニバーサルパワーサプライ、オート電圧検出、電源電圧 100V-240V±10%

イントロダクション

アナログ・オーディオ・スプリッタは、オーディオ信号を複数箇所に分配する、費用対効果の優れた方法として多用途に使用することが出来ます。特にデジタルとアナログのコンソールがFOHとモニター各々で構成され、デジタルコンソールが異なるオーディオ・トランスポート・プロトコルを使用されている場合に有効です。
Square ONE Splitterは、ユーザーフレンドリーな高いパフォーマンス、Midas/XL8の感化を受けたプリアンプ・デザイン、2Uサイズ、8チャンネルフォーマットにより、単純な解決案を提供します。
また、本機の特徴でもある1-16の出力をメディア・スプリット機能として使用した場合でも、3系統の出力のうち1セットのトランス出力は、アイソレートして独立した出力(一定ゲイン)で単独に機能します。Square ONE Splitterは、最高のオーディオ・パフォーマンスとして、すべてのKLARK TEKNIKユニット同様にデザインされています。

スペック

◆Inputs
8 (mic/line)
◆Type
Analogue, electronically balanced, female XLRs (Pin 2 hot)
◆Maximum input level
+22dBu
◆Input impedance
5k ohms
◆Common mode rejection
-80dB at 1kHz (typical), unity gain (0dB)
◆ratio (CMRR)
-100dB at 1kHz (typical), maximum gain (+40dB)

◆Outputs
16 (rear panel)
◆Type
Analogue, electronically balanced, male XLRs (Pin 2 hot)
◆Operating level
0dB
◆Maximum level
+22dBu
◆Output impedance
<50 ohms
◆Signal drive capacity
<600 ohms ◆Outputs
8 (front panel)
◆Type
Analogue, electronically balanced, male XLRs (Pin 2 hot)
◆Operating level
-6dB
◆Maximum level
+22dBu
◆Output impedance
<75 ohms
◆Signal drive capacity
<600 ohms ◆Headphone output
1
◆Type
Analogue, TRS jack socket
◆Rating
750mW (nominal 50 ohm load)

Inputs 8 (mic/line)
◆Type
Analogue, electronically balanced, female XLRs (Pin 2 hot)
◆Maximum input level
+22dBu
◆Input impedance
5k ohms
◆Common mode rejection
-80dB at 1kHz (typical), unity gain (0dB)
◆ratio (CMRR)
-100dB at 1kHz (typical), maximum gain (+40dB) Terminations

Audio
Front panel connectors
◆Channel input
eight x AA series female XLRs (labelled “IN 1” to “IN 8”)
◆Isolated output C
eight x AA series male XLRs (labelled “TX OUT 1” to “TX OUT 8”)
◆Headphone output
one 1/4″ TRS balanced jack socket

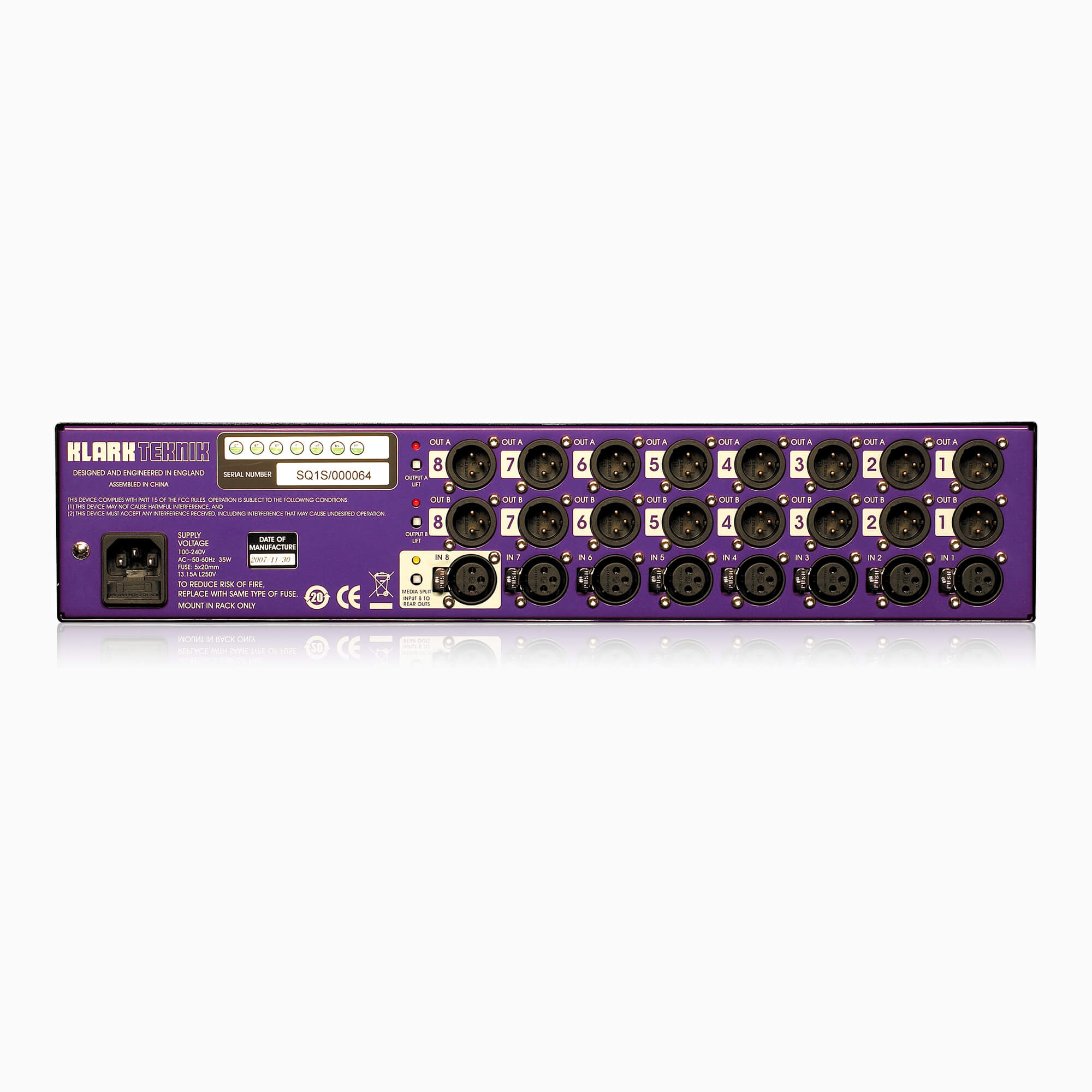

Rear panel connectors
◆Channel input
eight x AA series female XLRs (labelled “IN 1” to “IN 8”)
◆Electronic output A
eight x AA series male XLRs (labelled “OUT A”)
◆Electronic output B
eight x AA series male XLRs (labelled “OUT B”)

◆Power
3-pin IEC

Performance
◆Frequency response
±0.5dB (input to output), 20Hz to 20kHz
◆Distortion
<0.02% @ 1kHz, 0dBu at unity gain
◆Dynamic range Electronically balanced outputs:
>122dB
◆Transformer isolated outputs:
>140dB*
◆Noise floor Unity gain
<-100dBu*
◆Mic EIN @ +40dB gain
<-128dBu* High pass filter
◆Filter frequency
-3dB @ 30Hz
◆Filter slope
12dB per octave

Power Requirements
◆Voltage
100VAC to 240VAC ±10%
◆Frequency
50Hz to 60Hz
◆Consumption
<35W Dimensions
◆Height
88 mm, 2U high
◆Width
482 mm
◆Depth
200 mm

Weight
◆Net
4.5 kg
◆Shipping
5.7 kg
