商品概要

24入力・ステージボックス

◆受賞したMIDAS アナログ・マイク-プリアンプ、+48Vファンタム電源を搭載
◆アクティブ・バランス、ローインピーダンス、ラインレベル出力
◆LEDステータス表示を持ったデュアルAES50 Neutrik EtherCONポート
◆すべてのセッティングは、フロントパネル・コントロールまたはコンソールからプログラム可能
◆CAT5ケーブルにより最大100mまで遠隔操作可能
◆フロントパネルにはPSUステータス表示LEDと構成LCDディスプレイを搭載

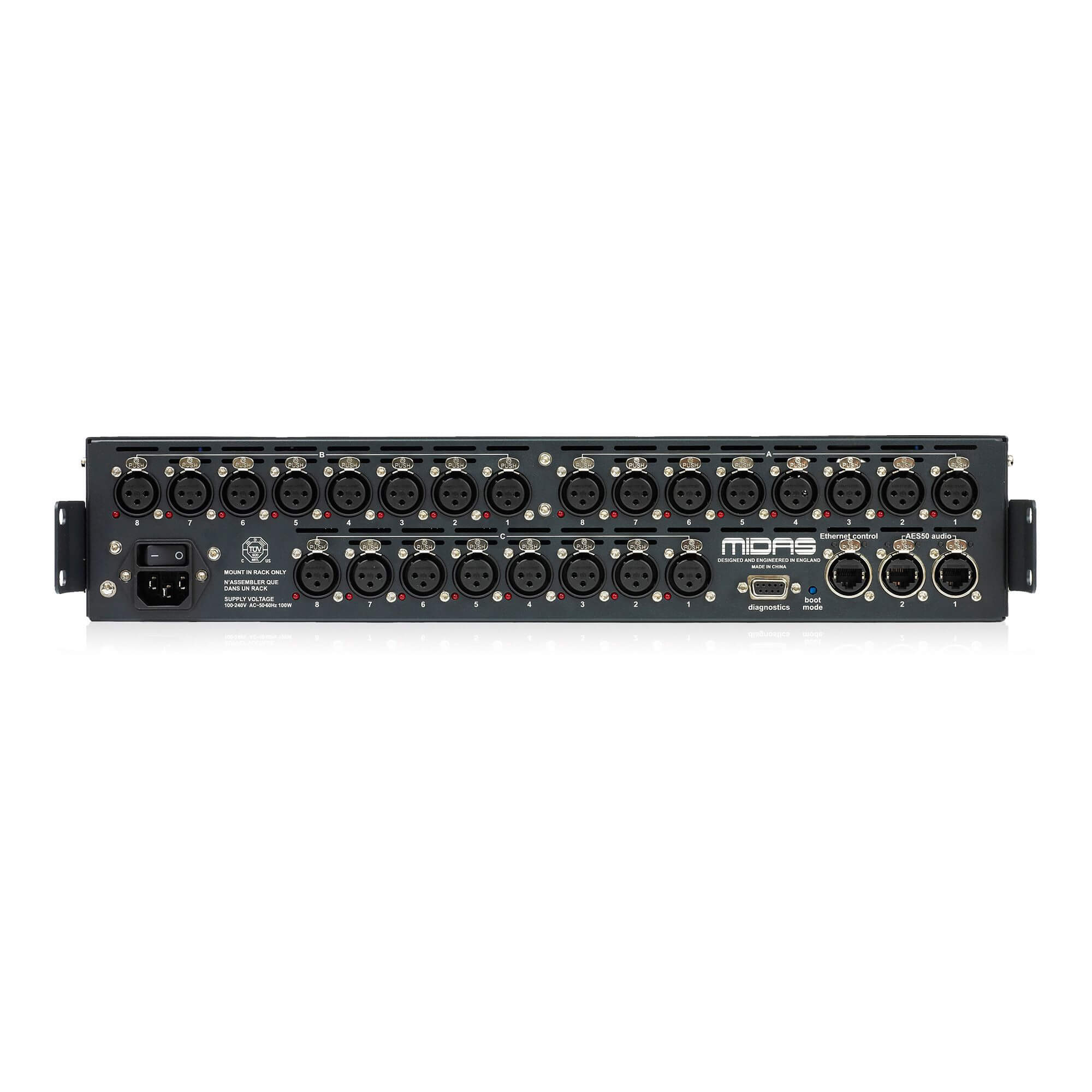

◆ポータブル・アプリケーションの耐久性を考慮した丈夫な2Uラックマウント・シャーシ
◆オートレンジ・ユニバーサル・スイッチングパワーサプライ
◆イギリスでのデザインと設計
◆DL151 24アナログ入力

イントロダクション

DL15xは、長年かけて有効性が実証された、実績のあるMIDAS技術を利用し、費用対効果の高い、個別の2Uシャシーで、伝説的なMIDASサウンドを届けます。 モデルにより様々な組み合わせを用意し、2.5dBのゲイン・ステップを持つMIDASプレミアム・マイク-プリアンプ、バランス・ラインレベル出力、8 AES3 (AES/EBU) デジタル入力と8 AES3 デジタル出力(完全なSRCとともに)と二重化されたリダンダントAES50ネットワーク・ポートを備えており、DL15xはMidasデジタル・コンソールの理想的なパートナーとなりました。ネットワーク能力と多くの入力/出力を容易に増やすことが出来ます。

ユーザ・インタフェースのコントロールとその反応は、直観的に配置されたフロントパネルによってもたらされます。コントロールとLEDインジケータは、使い易く、一目で直ぐに理解することが出来ます。すべての主要なオーディオ接続は、高品質なバランスXLRコネクタを使用しています。

DL15xは、直ぐにでも使用でき、頑丈な19インチ2Uラックマウント可能なシャシに収納され、一般的なフライトケース(含まれません)で、理想的な保管に適しています。

スペック

◆Sample rate
48 kHz, 96 kHz
◆Dynamic range
>107 dB unweighted (20 Hz – 20 kHz)

Maximum input level
◆ Mic/Line (Unity Gain)
+21 dBu
◆ Mic/Line (-2.5 dB Gain)
+24 dBu

CMRR @ 1 kHz
◆Mic Input (Unity Gain)
>60 dB
◆Mic Input (40 dB Gain)
>90 dB

◆Mic EIN (40 dB Gain)
-126 dBu
◆Frequency Response
±0.5 dB (20 Hz – 20 kHz, relative to 1 kHz)
◆THD+N (Unity Gain)
<0.01%
◆Crosstalk @ 1 kHz
<-90 dB System Inputs and Outputs
◆Analogue Inputs
24
◆Type
Mic/Line Level
◆Connector
3-pin XLR Balanced

◆Input Impedance
10k ohms
◆A/D Conversion
24 bit, 96 kHz with 128 times oversampling
◆Phantom Power
+48V, individually switchable per channel

◆Network Connections
2
◆Connector
Neutrik etherCON with status LEDs
◆Redundancy
Dual cable redundancy
◆Network Interface
Conforms to AES50-2011
◆Ethernet Control Port
1
◆Connector
Neutrik etherCON with status LEDs

◆Power
1
◆Connector
IEC mains inlet
◆Mains Input Voltage
100 VAC, 50-60 Hz
◆Power Consumption
<150 W ◆Dimensions
483 x 416 x 88 mm
◆Net Weight
6.9 kg

◆Operating Temperature Range
+5°C to +45°C
◆Storage Temperature Range
-20°C to +60°C
