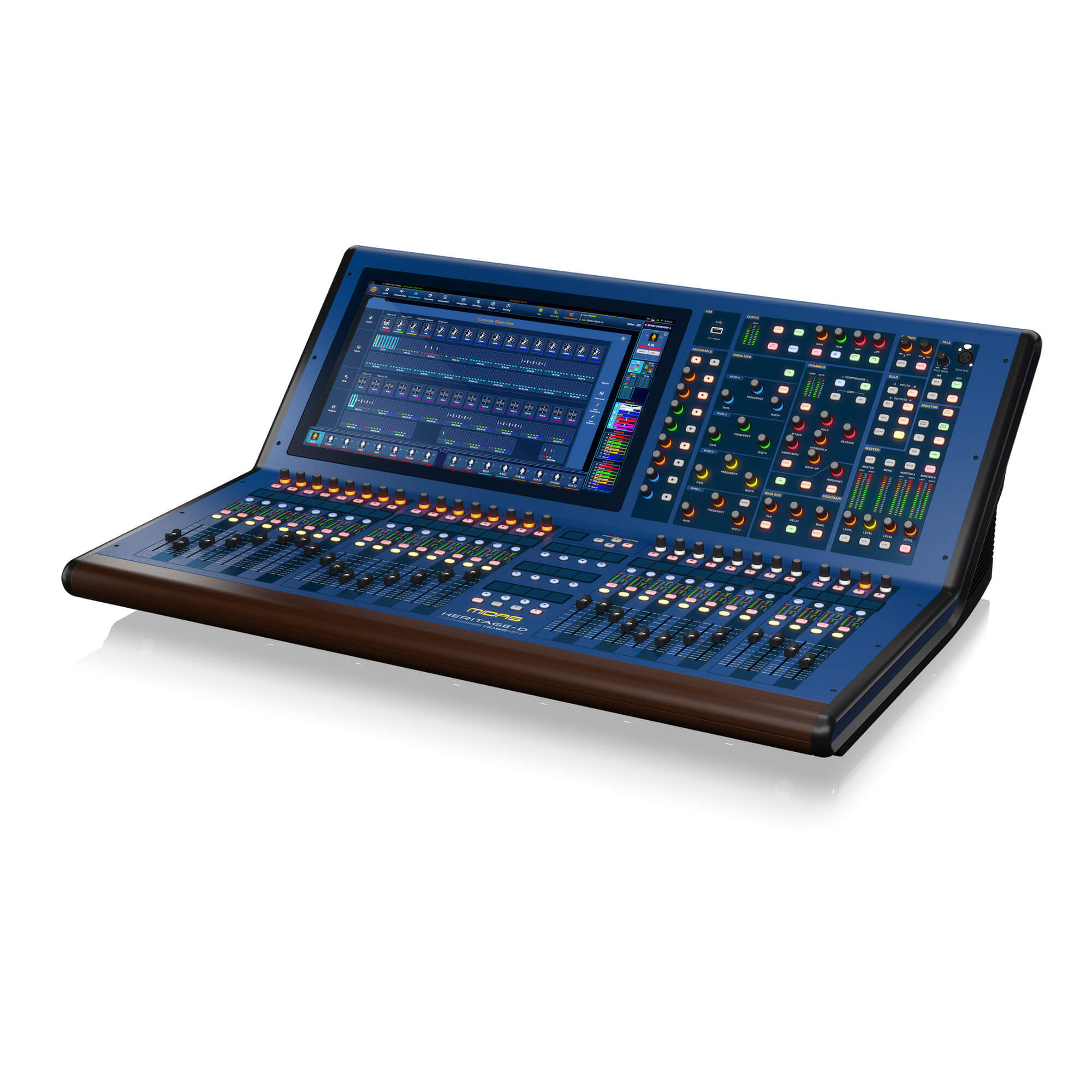

商品概要

144ch入力・120chフレキシブルミックスバス・96kHzサンプリングレート

◆最大144の同時入力チャンネル@96kHzサンプルレートを備えたライブパフォーマンスデジタルコントロールセンター
◆120のタイムアライメント、フェイズコヒーレント・ミックスバス
◆静電容量式タッチセンシングを備えた21インチフルカラーTFTディスプレイ画面
◆最先端なマルチジェスチャー・タッチスクリーンユーザーインターフェイス
◆受賞歴のあるMidasマイクプリアンプ
◆600以上のサーフェス入力と出力
◆最大128の双方向チャンネルと非同期サンプルレート変換を内蔵したデュアル・ネットワークブリッジフォーマットコンバーター
◆24 VCA(バリアブル・コントロール・アソシエイション)および24 POPulation(ポピュレイション)グループ
◆最大96のエフェクトを備えた最大24のマルチチャンネルデジタルシグナルプロセッシング・エフェクトエンジン
◆120の専用ダイナミックEQとマルチバンドコンプレッサー
◆内蔵したワイヤレストランシーバモジュール
◆32チャンネルの追加デジタル出力を提供するデュアルULTRANETポート
◆28 Midas PROモーターライズド100 mmフェーダー
◆完全一体型のタッチセンシティブコントロール
◆iPad用Midas HDアプリを使用したオプションのワイヤレスリモートコントロール
◆デュアルリダンダント・オートレンジユニバーサル・スイッチモード電源

Key Features

◆Graviton Audio プロセッサ
◆144 フレキシブル入力チャンネル
◆123 フレキシブル出力チャンネル(96 Aux + LRM + 24 Matrix)
◆最大IOネットワーク接続624入力/ 654出力
◆96 AUX
◆24 MTX
◆24 VCA
◆24 POP GROUP
◆24 FX Slots、最大96 FX
◆128 アサイン可能なダイナミックス・プロセッサ(Dyn EQ / MB Comp)
◆16入力12出力 SHOUT MIXER
◆各チャンネルには5つの取り出しポイント
◆すべての入出力にPROシリーズより強化されたディレイ補正
◆各入力に可変可能なフェイズ・コントロール
◆柔軟なインサート・ポイント
◆ダッカー機能と入力および出力用に構成可能なafl / pflを備えたデュアルSoloバス
◆最先端のOSとDREAMFLOW GUI
◆設定のスピードを改善するManchino ワークフロー
◆内蔵されたAIによるNaming, EQ, Comp, Profilingをアシスト
◆チャンネルPIN機能
◆TRUE AUDITION 機能、 モニターバスでEQ 事前オーディションが可能
◆構成可能なチャンネル内DSPの順序
◆忠実に再現、エミュレーションされた40を超えるエフェクト
◆GUIと共通プロセッシング64 BIT FPGA プロセッシング
◆40個の18 Bit Color 240×240 チャンネルLCD
◆2つのCM1スロットを備えたサーフェスで直接利用可能なDante、MADI、AES50(SR-48k)USBインターフェイス
◆クリップ・チャンネルの自動検出
◆既存のDL IOボックス(DL431、DL231、DL151、DL152、DL153、DL154、DL155およびDL251/252)と互換性があります

スペック

<< プロセッシング >>
◆入力プロセッシング・チャンネル
144 フレックス・チャンネル
◆出力プロセッシング・チャンネル
96 フレックスAUX出力、24 マトリックス、ステレオバス、モノバス
◆内蔵エフェクト・エンジン
24 エフェクト・エンジン(最大96エフェクト)
32 ステレオ・マルチバンド・コンプレッサー
96 ステレオ・ダイナミック・イコライザー
◆ポイント・ツー・ポイント・ルーティングマトリックス
622 x 652
◆信号処理
64-bit フローティングポイント
◆D/A コンバーター
24-bit、96 kHz、128倍オーバーサンプリング
◆A/D コンバーター
24-bit、96 kHz、128倍オーバーサンプリング
◆サンプリング周波数
96 kHz
◆I/O レイテンシ(サーフェス入力から出力)
1.34 mS
◆入力オーディオ・プロセッシング
デュアルスロープ・ハイパスフィルターとローパスフィルター
トゥルーフェイズ・フィルタ・コントロール
3 つのシェルフモードを備えた 4バンド・パラメトリックEQ
4 モード・クリエイティブ入力コンプレッサー
入力ゲートまたはダッカー
プロセッシング順序の変更可能なインサートポイントのオン / オフ
調整可能なレベルとプロセッシング・ポイントが選べるダイレクトアウト
入力の遅延補正されたAuxリターンモード
送りごとの5つのタップオフ・ポイント
◆出力オーディオ・プロセッシング
シェルフ / HP / LP オプションを備えた出力 4バンド・パラメトリックEQ
4 モード・クリエイティブ出力ダイナミックス
プロセッシング順序の変更可能なインサートポイントのオン / オフ
調整可能なレベルと処理タップオフ・ポイントを備えたダイレクトインプット
◆ミックス・コントロール・アシスタンス
12 x トーク・グループ
12 x ミュート・グループ
24 x サーフェスPOPulationグループ
24 x VCAに関連したPopulationグループ
シーン・スナップショット・オートメーション

<< コネクタ >>
◆Midas マイクプリアンプ
8 x XLRバランス
◆バランス出力
8 x XLR バランス
◆トークバック・コネクタ
1 x XLR バランス
◆トーク・コネクタ
1 x XLR バランス
◆ヘッドフォン・コネクタ
2 x 1?4″ TRS (stereo)
◆デジタル AES3 入力 / 出力(XLR)
2 / 2
◆AES50ポート(Klark Teknik SuperMAC, 100 Mbit/s)
4
◆スネーク(クッパー)
2 x Ethercon HyperMac (192 チャンネル双方向デジタルオーディオ)
◆スネーク(ファイバー)
2 x Opticon HyperMac (192 チャンネル双方向デジタルオーディオ)
◆CM拡張スロット
2 x スロット(AES50 / DANTE / MADI / USB 用のCM1 モジュール)
◆Ultranet
2 x Ultranetポート(1ポートあたり、最大16デジタル出力)
◆ワードクロック入力
BNC、TTLレベル、96 kHz方形波, インピーダンス 75Ω
◆ワードクロック出力
BNC、TTLレベル、96 kHz方形波
◆AES3シンク入力
1 x 3-pin XLR
◆AES3シンク出力
1 x 3-pin XLR
◆外部(イーサーネット)コネクタ
Ethercon
◆モニター出力
2 x HDMI (1920 x 1080p 59.94Hz/60Hz 16:9 と720 x 480p 59.94Hz/60Hz 16:9をサポート)
◆USB 3.0 type-A ハブ
4 x 5 V ? 900 mA
◆USB 3.0 type A (フェーダーポート拡張用)
4 x 5 V ? 900 mA
◆USB 2.0 type A (サーフェス上、データ用)
1 x 5 V ? 500 mA
◆ダイアグノスティクス・ポート
シリアル・ポート
◆MIDI
In / Out / Thru、5-pin MIDI DIN ソケット
◆ランプ
2 x 12 V DC 5 W 4-pin
◆電源スイッチ付きIECメインソケット
2

<< 入出力特性 >>
◆サーフェス入力インピーダンス
10 kΩ
◆Non-clip 最大入力レベル
+24 dBu
◆入力ゲイン
-22.5 dB ~ +65 dB
◆ファンタム電源(入力ごとに切替え可能)
+48 V
◆トークマイク・インピーダンス
5 kΩ
◆トークマイク・ゲイン
+15 dB ~ +60 dB
◆トークマイク最大レベル
+6 dB
◆トークバック・インピーダンス
20 kΩ
◆トークバック・ゲイン
-∞ ~ + 10 dB
◆トークバック最大レベル
+21 dBu
◆サーフェス出力インピーダンス
50 Ω
◆サーフェス出力ゲイン
0 dB
◆サーフェス出力最大レベル
+21 dBu
◆ダイナミックレンジ
106 dB、22 Hz ~ 22 kHz, 無負荷
◆最大電圧利得
100 dB(入力からサブグループとマスター)、106 dB(入力からAUXとマトリックス)
◆クロストーク(at 1 kHz)
-100 dB (物理的に隣接する入力チャンネル)
◆クロストーク(at 10 kHz)
-90 dB (物理的に隣接する入力チャンネル)
◆フェーダー / パンのカットオフ(at 1 kHz)
-100 dB
◆フェーダー / パンのカットオフ(at 10 kHz)
-100 dB
◆ヘッドフォン出力インピーダンス
10 Ω
◆ヘッドフォン最大出力レベル
+21 dBu

<< ディスプレイ >>
◆表示スクリーン
21″ LCD 高輝度1920 x 1080 ピクセル、静電容量式タッチスクリーン、最大10同時タッチ可能
◆LCD インフォ・ディスプレイ
41 x フルカラー LCD インフォ・ディスプレイ、24 mm x 24 mm (size), 240 x 240ピクセル
◆入力メーター(数量30)
12 セグメント -35 dBu ~ +20 dBu
◆出力メーター(数量7)
20 セグメント -36 dBu ~ +21 dBu
◆チャンネル・コンプ・メーター(数量28)
5 セグメント -24 dBu ~ -1 dBu
◆チャンネル・ゲート・メーター(数量28)
5 セグメント -34 dBu ~ -5 dBu
◆コンプ・メーター(数量1)
12 セグメント -23 dBu ~ -1 dBu
◆ゲート・メーター(数量1)
12 セグメント -34 dBu ~ -1 dBu

<< コントロール >>
◆100 mm モーターライズド・フェーダー
8 + 8 + 8 + 4
◆タッチセンシティブ・ロータリーコントロール
66
< カスタム・コントロール >
◆完全に割当て可能なロータリーコントロール
28 + 8
◆完全に割当て可能なバックライト付きボタン
28 + 8 + 12
◆ヘッドフォン・コントロール
A と B, 最小から最大
◆トーク
トークゲインの最小から最大

<< Wi-Fi >>
◆アンテナ
内部デュアルバンド
◆IEEE 802.11 a/b/g/n
a / b / g / n ディバイスをサポート
◆周波数範囲
2412-2462 MHz / 5.15?5.850 GHz(動作は地域によって異なります)
◆最大出力パワー
20 dBm (5 GHzレンジ使用)

<< Bluetooth >>
◆バージョン
4.0 EDR および LE
◆パワー
20 dBm
◆互換性
GAP, SDN, PAN, SPP, IAP, HFP 1.5, GATT, ATTR, IAP, A2DP, ACRPをサポート
◆最大通信範囲
30 m (通常)

<< 電源 >>
◆スイッチモードパワーサプライ
2 x 100 V (50/60 Hz)
◆消費電力
2 x 650 W
◆電流
最大9 A

<< フィジカル >>
◆動作温度範囲
5 °C ~ 45 °C
◆保管温度範囲
-20 °C ~ 60 °C
◆寸法(H x W x D)
352 x 1028 x 719 mm
◆本体重量
43.2 kg
