DN4816-O

商品概要

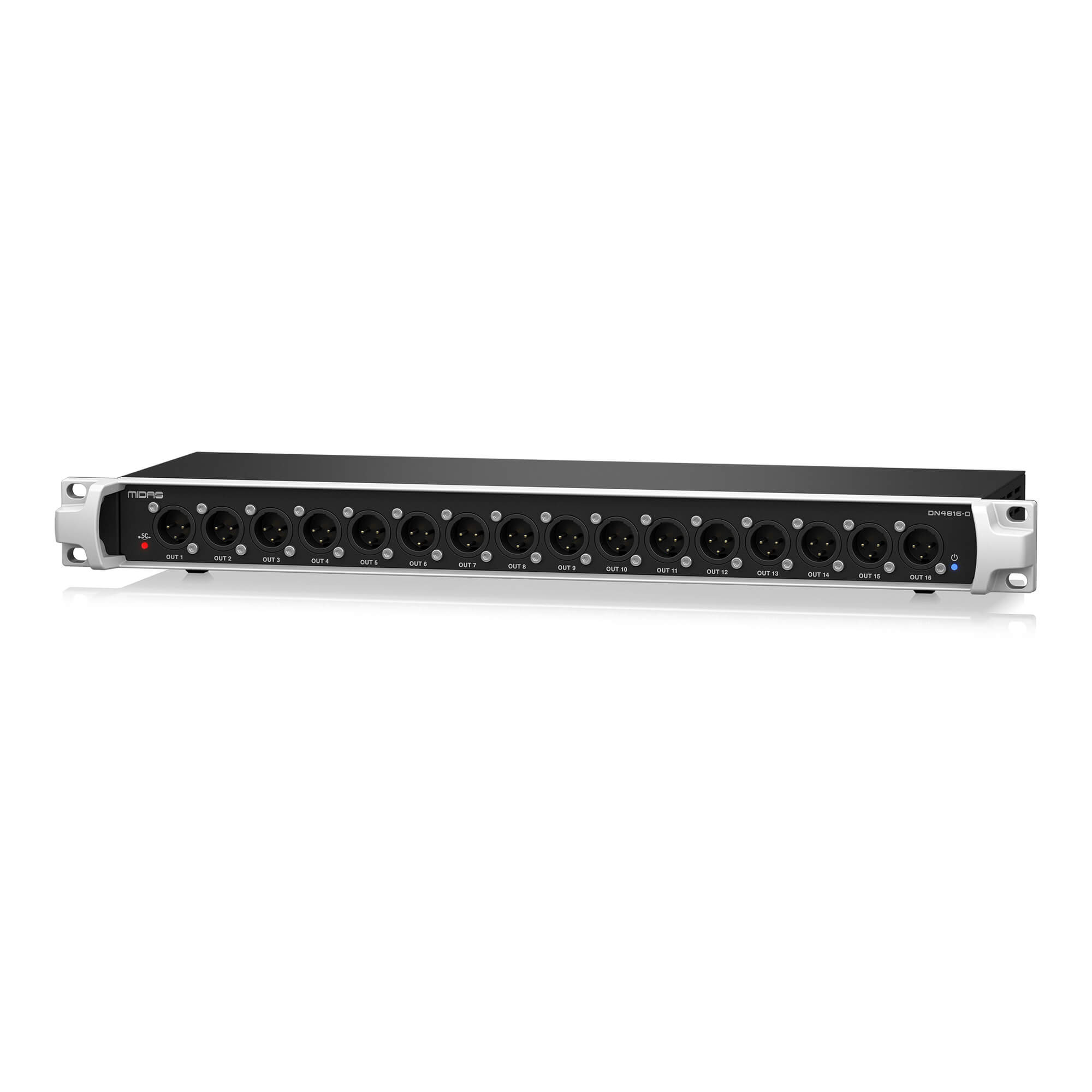

StageConnectとUltranetシステム用のバランスXLRライン出力16系統を備えたブレイクアウト・ボックス
他のStageConnectデバイスやMidas HUB4、MR18/M32、DL16/DL32などのUltranetトランスミッター用のアナログ出力ボックスとしても使用可能。
StageConnect 32チャンネル・オーディオを数ミリ秒のレイテンシーで、24ビット非圧縮PCM, 44.1/48 kHzを標準XLRマイクまたはDMXケーブルを使用して伝送可能
2台をカスケード接続し、1台のStageConnectソースから合計32の低レイテンシー・アナログライン出力を供給可能
バランスのマイクケーブルを使用したステージ上やサイド・ラック間の柔軟な接続が可能
双方向のオーディオ・コンフィギュレーションとコントロール・データ、12 VDC / 18 Wのリモート・パワーに対応
マスター・モードではチェーンした他のStageConnectデバイスとマルチチャンネル・オーディオのやり取りが可能
マスター・モードまたは、StageConnectやUlyranetの入力ストリームに同期したスレーブとして動作可能
スタンドアローンでの使用とStageConnect Master出力のリモート・パワー供給が可能な外部パワーサプライ

プロセッシング
D/A コンバータ	24-Bit, 48/44.1 kHz, 114 dB
StageConnect バス容量	32 ch, 24-Bit PCM audio
I/O latency	≤0.5 mS
コネクター

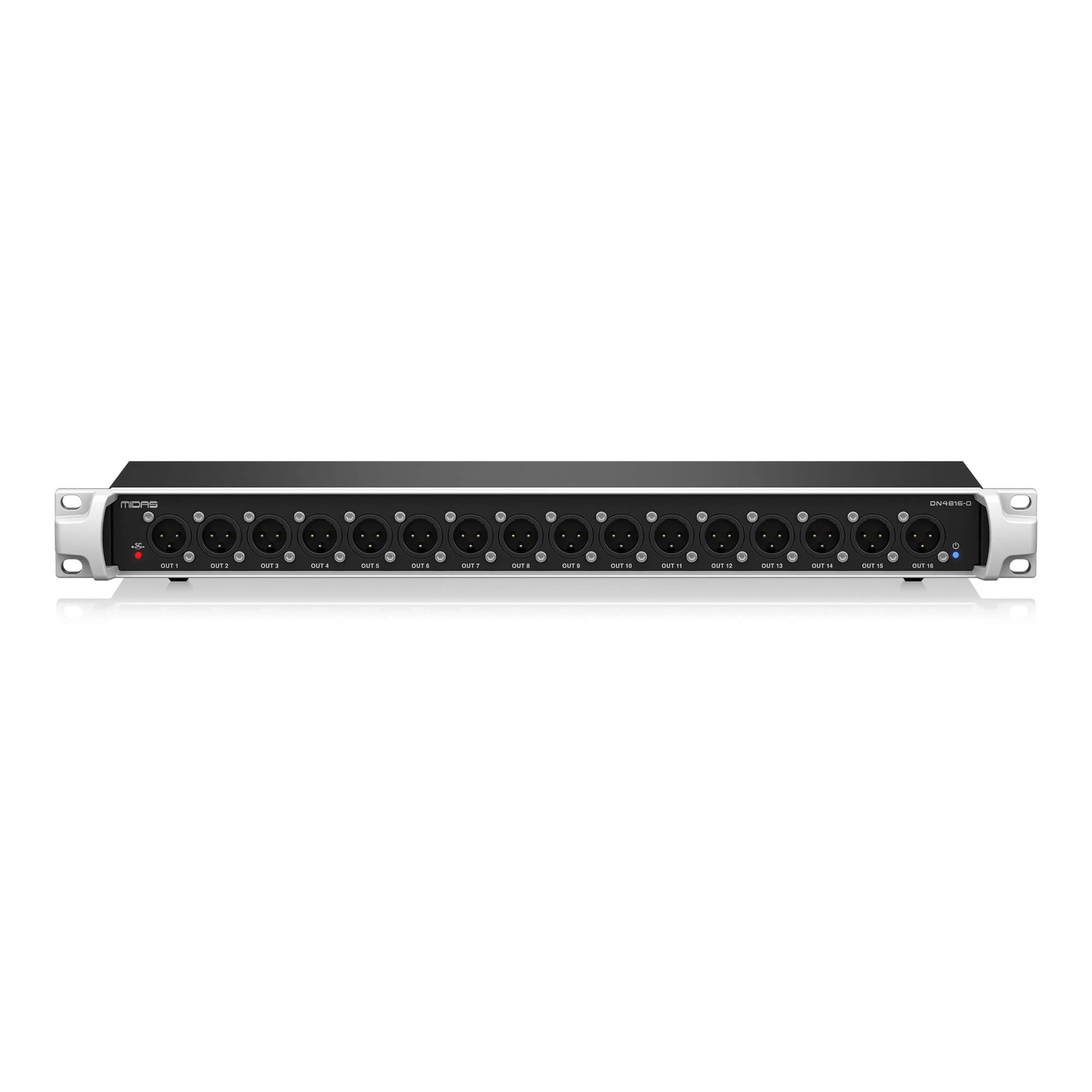

アナログ出力	16 x XLR オス、バランス
インピーダンス	100Ω アンバランス / 200Ω バランス
最大入力レベル	+21 dBu

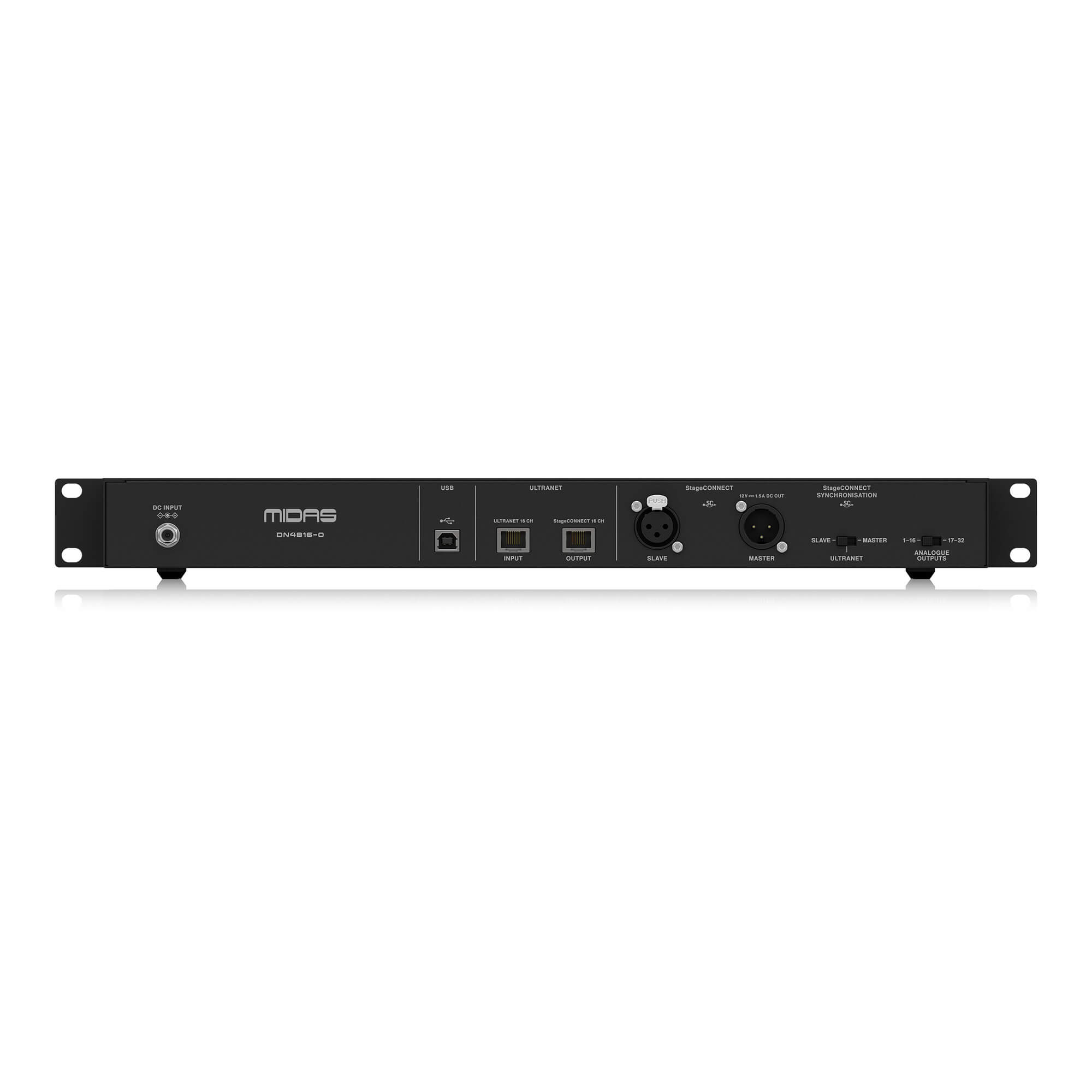

Ultranet	2 x RJ45
最大STP CAT5e ケーブル長	75 m
StageConnec	1 XLR オス、1 XLR メス
シールドバランス110-Ohm DMX ケーブル	最大 40 m
USB	Type B
システム
周波数特性	20 Hz – 20 kHz ±0.2 dB
ダイナミックレンジ	110 dB
クロストーク(@ 1 kHz、隣接チャネル)	110 dB
ノイズ(20 Hz – 20 kHz 帯域幅)	-90 dBFS
歪	0.004% / 1 kHz / 0 dBu in
電源
パワーサプライ	12 VDC / 2.5 A (30 W) 専用アダプタ付属 SLAVE XLR(メス)またはMASTER XLR（オス）経由電源 DC12V/1.5A（18W）
消費電力	9 W
フィジカル
標準動作温度範囲	5 – 45℃
寸法	49 x 483 x 169 mm
重量	2.2 kg
