商品概要

最大64入出力・モジュール式ステージ ボックス

◆最大64chの入出力を自由に構成できます。
◆I/O カードのオプション
◆DL441  アナログ・マイク/ライン入力”I- Card”
◆DL442  アナログ出力”O- Card” DL443  8 アナログ・ライン入力と8 アナログ・ライン出力”TRS- card”
◆DL452  AES/EBU 入出力”D- card”
◆DL444  8 アナログ・マイク入力と8アナログ・ライン出力”D Sub- card”
◆MIDI入出力とThru接続
◆GPIOポート搭載
◆デジタルスネークやディストリビューションネットワークのコンポーネントとしても利用可能。
◆イーサネット・コントロールポート搭載
◆7U

イントロダクション

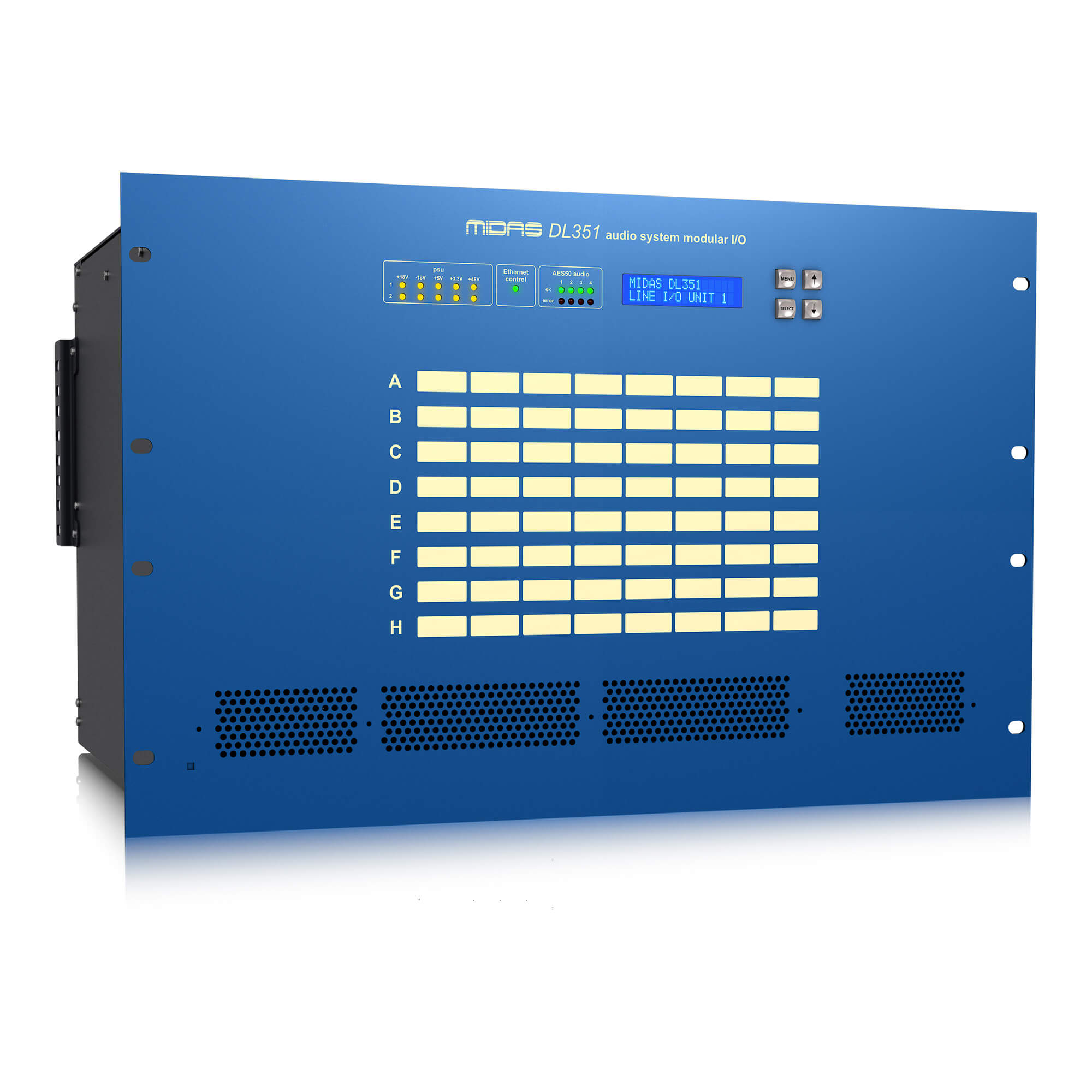

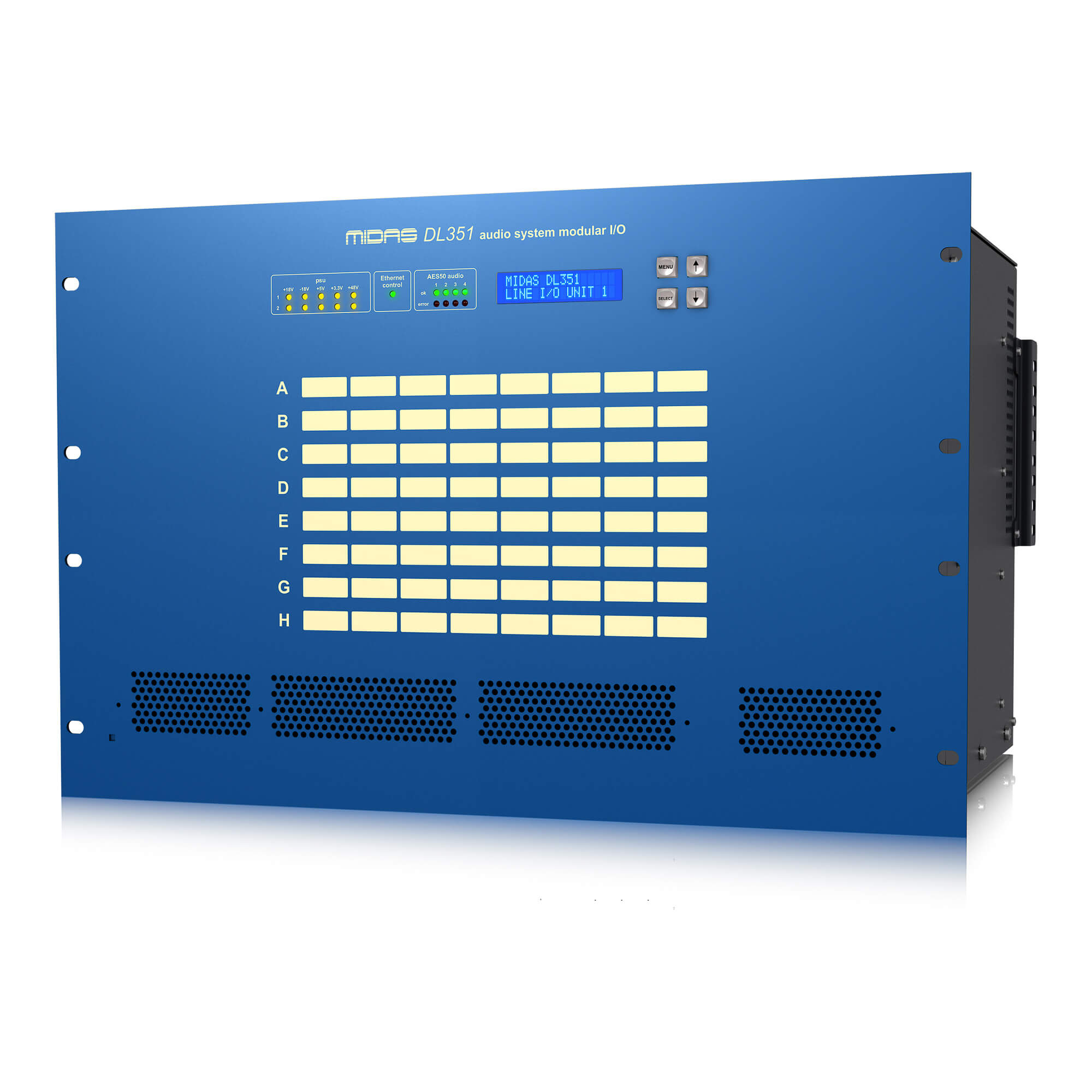

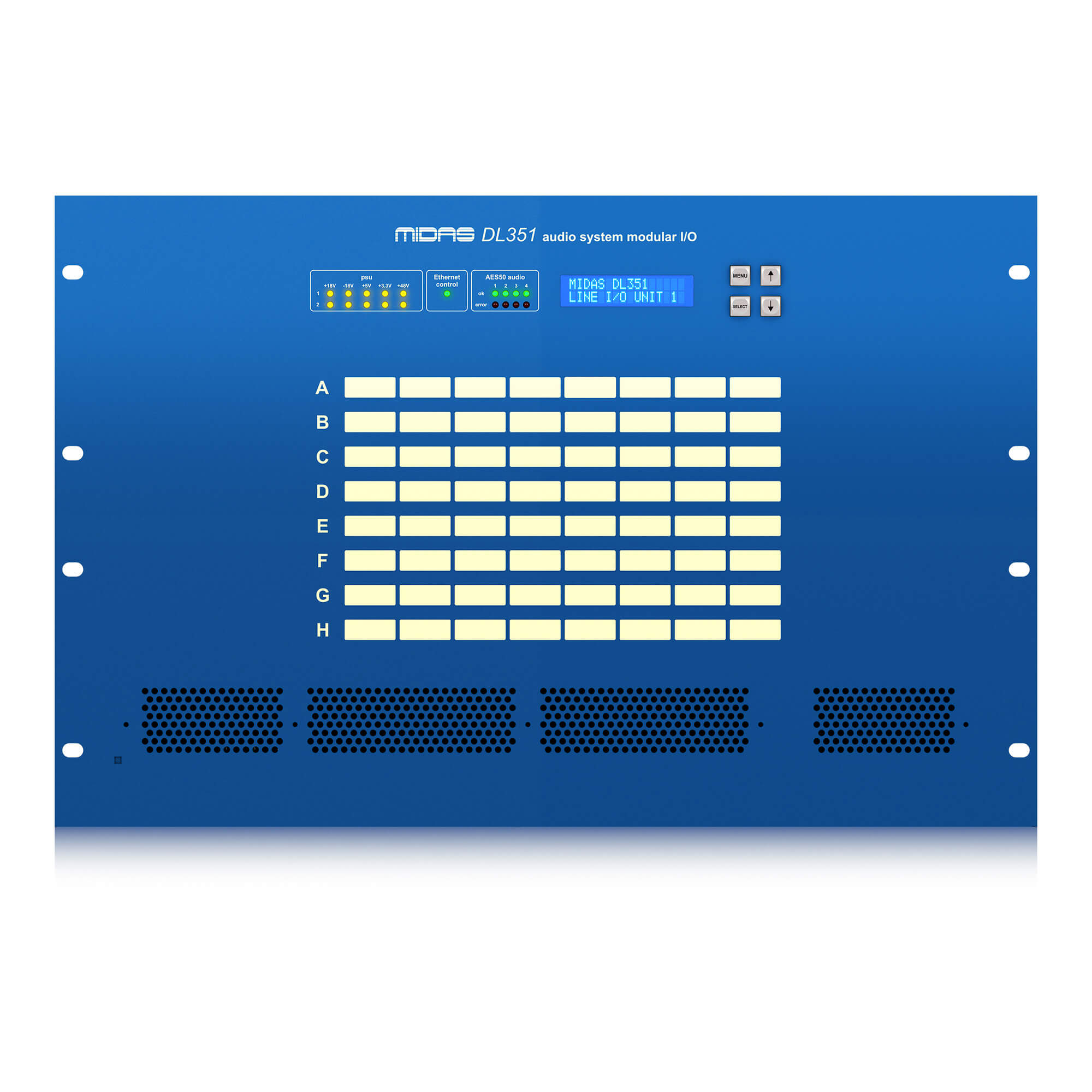

DL351は、7U、19インチのラックマウントユニットで、最大64チャンネルのオーディオ入力と出力を提供します。それにはDL451と同じくカードフォーマットになっており、8chアナログマイク/ライン入力8chアナログライン出力(XLR)、8chアナログTRS入出力、または8つのデジタル入出力(4つのAES/EBUペア)のどんな組合せでも可能で、最大8枚のカードを挿入出来ます。

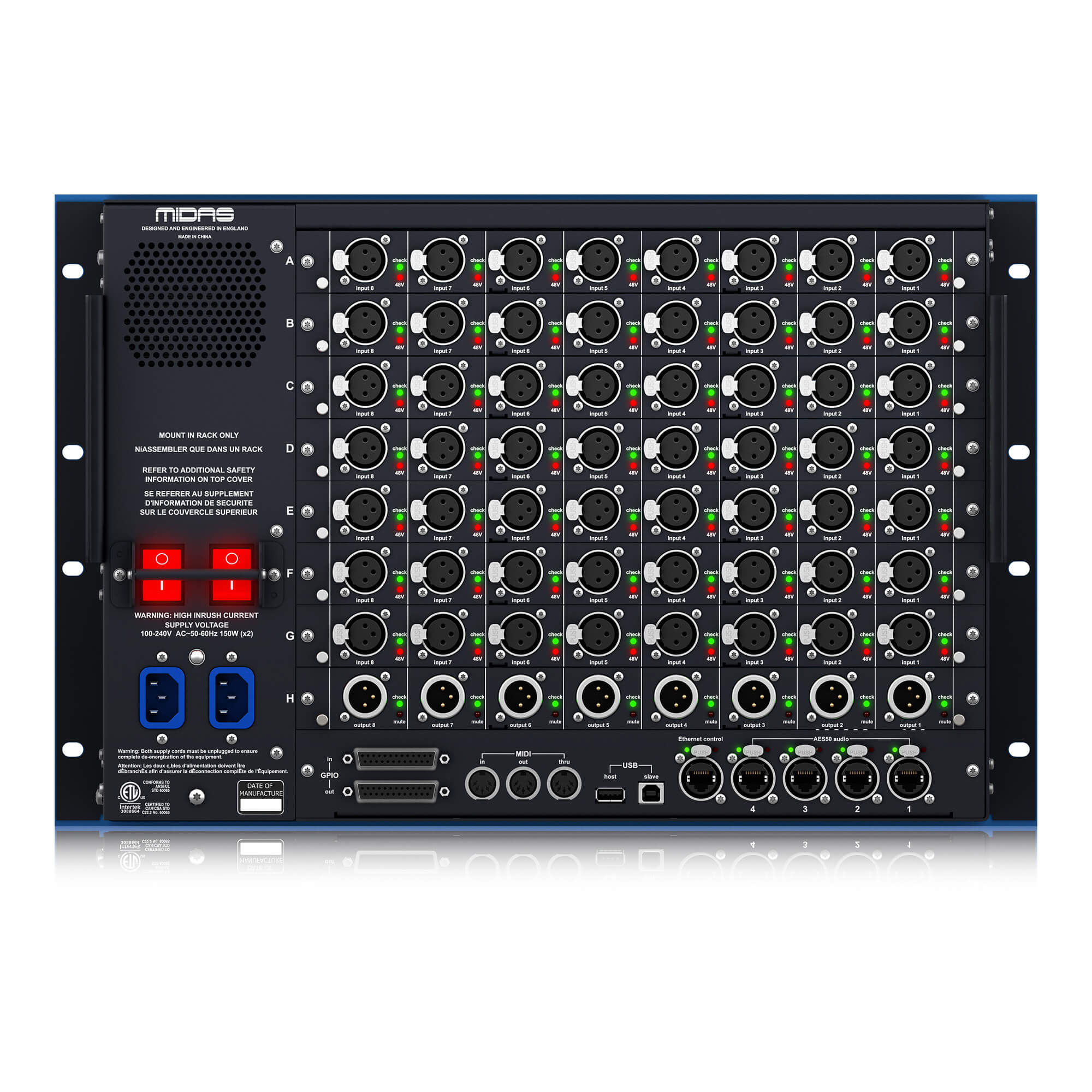

Midi in/out/thruとGPIO接続は、標準として供給され、デジタルオーディオインターフェースは、4つのAES50ポートを経由し、その一つは予備のリダンダント接続として構成することができます。
また、パワーサプライもデュアル・リダンダントを標準仕様としており、コネクタはロック式のIECコネクタを採用しています。

スペック

Analogue inputs
◆Connector
3-pin XLR balanced
◆A/D converter
24-bit, 96k and 128 times over sampling

Analogue outputs
◆Connector
3-pin XLR balanced
◆D/A converter
24-bit, 96k and 128 times over sampling

Digital inputs
◆Connector
AES3 (two channels of digital audio) on 3-pin XLR
◆Sample rates
Accepts any frequency between 32k to 96k
◆Bypass
Sample rate converter can be bypassed

Digital outputs
◆Connector
AES3 (two channels of digital audio) on 3-pin XLR
◆Sample rates
48k, 96k or auto tracking to inputs
◆Bypass
Sample rate converter can be bypassed
◆Word length
16-, 20- or 24-bit

MIDI and GPIO
◆MIDI connector
In, out and through on 5-pin DIN
◆GPIO IN connector
25-pin D-type (opto isolated)
◆GPIO OUT connector
25-pin D-type (opto isolated)

Digital system inputs and outputs
◆System connector
3 AES50 (24 channels of bi-directional digital audio) on Ethercon XLR
◆Duplicate connector
1 AES50 (24 channels of bi-directional digital audio) on Ethercon XLR providing dual redundant back up of channels

◆Dimensions
7U x 410 mm deep
◆Net weight
50 kg
◆Power requirements
100V to 240V, 50 to 60Hz
◆Operating temperature range
+5°C to +40°C
◆Storage temperature range
-20°C to +60°C
