商品概要

8チャンネルDIGI-LOGマイクプリアンプ

◆8チャンネルDIGI-LOGマイクプリアンプ
◆ 賞を受賞した+48Vファンタム電源を備えたMIDAS XL4アナログ・マイクロフォン・プリアンプ
◆ 過負荷保護機能付き、低レイテンシー、24ビット96 kHz ADCコンバータ
◆ すべてのアナログMIDAS XL4は各入力にスイープ・ローパス/ハイパス・フィルタを搭載
◆ 外部ワードクロック用の75オームBNCコネクタ付き、2 ADAT オプティカル出力ポート
◆ 96 kHz、88.2 kHz、48 kHzまたは44.1 kHzに選択可能なサンプル・レート動作
◆ “AESグレード1” 温度補償機能付き内部ワードクロック(1ppm)
◆ 8入力は、Neutrik XLRコネクタとパラレル25ウェイDタイプ・コネクタを採用
◆ 電子バランス・アナログ出力は、25ウェイDタイプ・コネクタを採用
◆ デジタルAES3(AES / EBU)は、デュアル25 ウェイ Dタイプ・コネクタを採用
◆ ポータブルアプリケーションを考慮した耐久性に優れた頑丈な1Uラックマウントシャーシ
◆ オートレンジ・ユニバーサル・スイッチモード電源

生産完了:2020年11月

イントロダクション

MIDAS XL48 DIG-LOGマイクロフォンプリアンプは、長年にわたって多くのお客様の要望に応えて、アナログとデジタルの両方の優れた世界を組み合わせたものです。
XL48は、1Uの19インチラックマウントエンクロージャに8つのクラシックXL4シリーズ・マイクロフォン・プリアンプを搭載し、MIDAS XL8ライブパフォーマンスシステムの過負荷保護機能を備えた低レイテンシー、24ビット96 kHz ADCコンバータと、100万分の1ppmの安定性を備えた高精度リファレンス・クロック・ジェネレータを備えています。

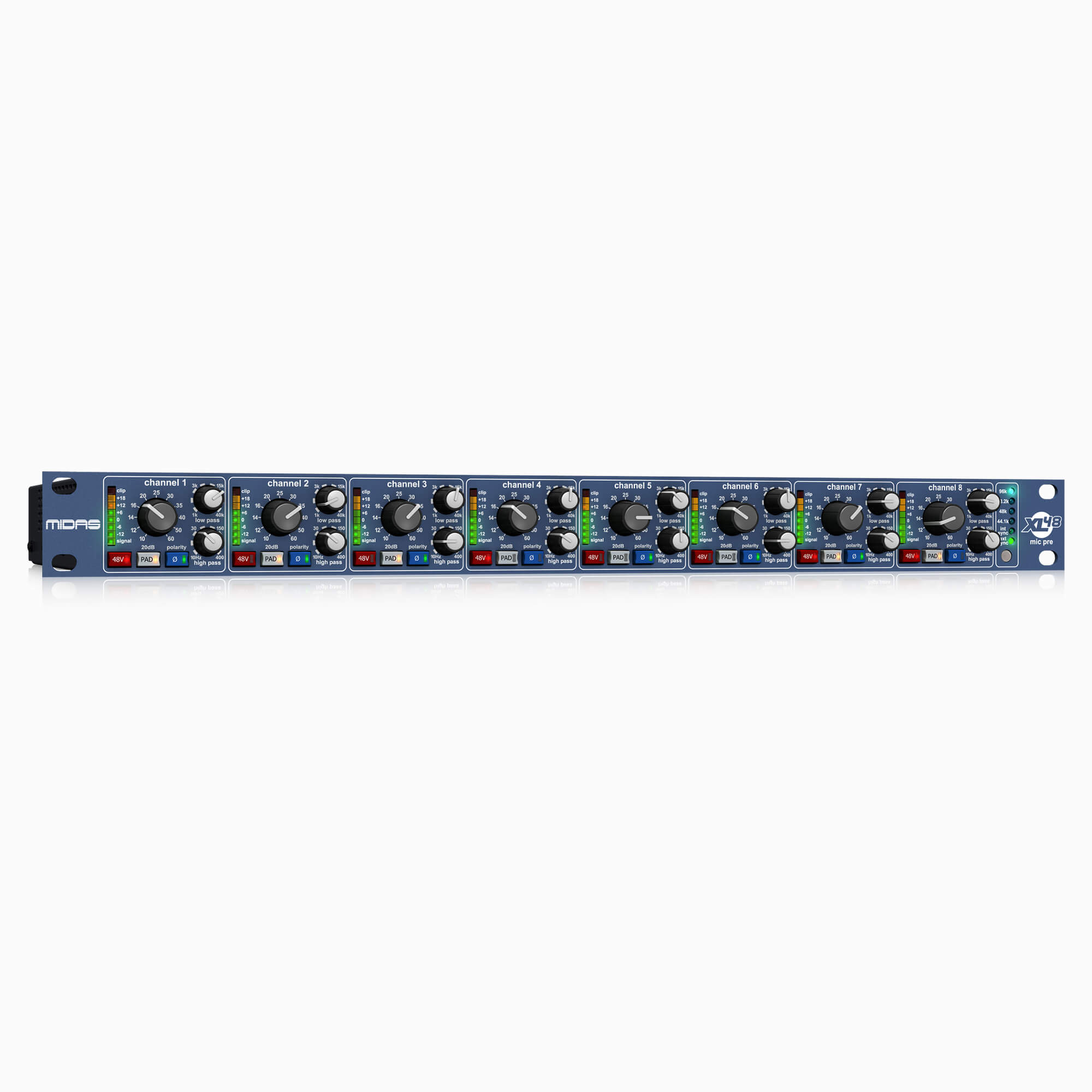

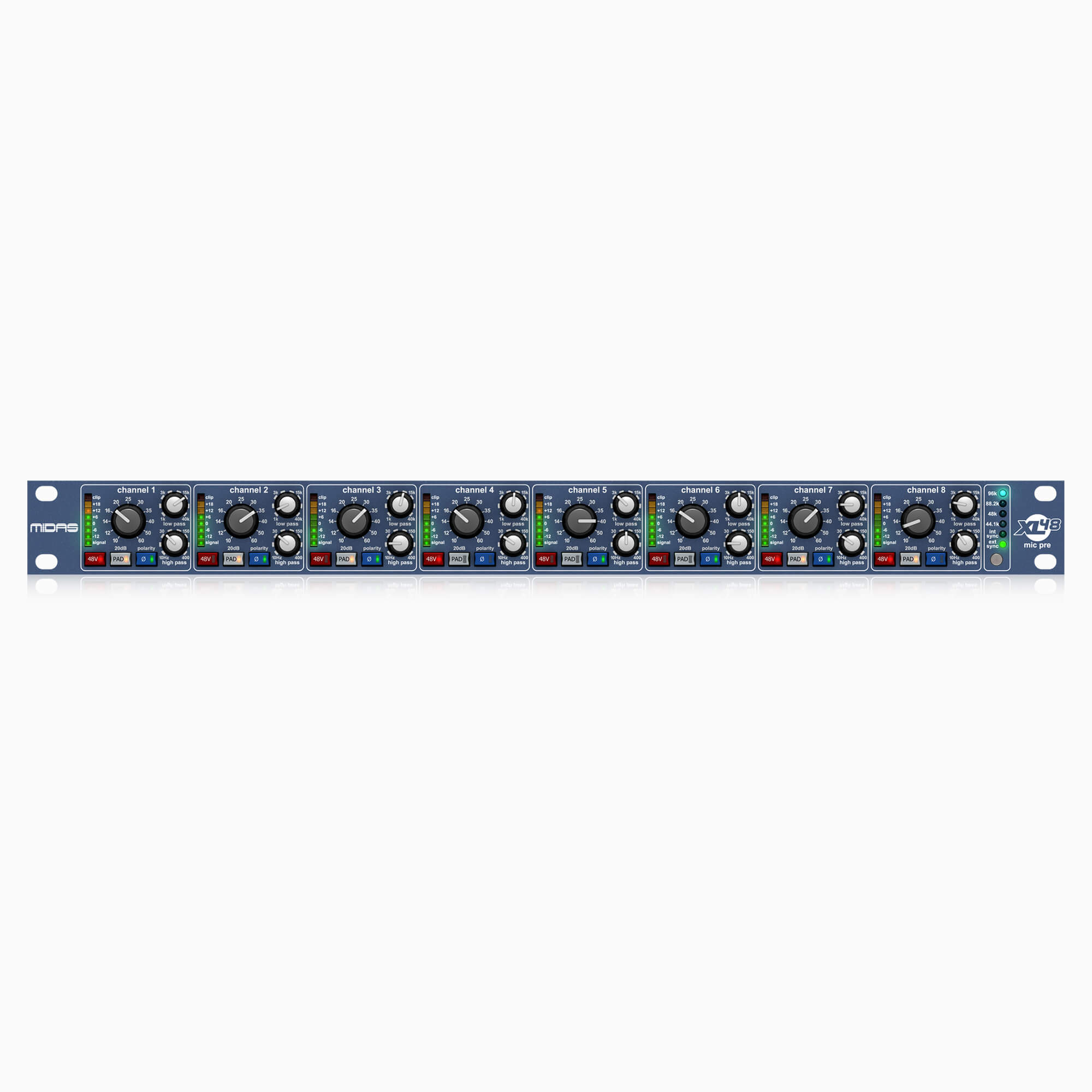

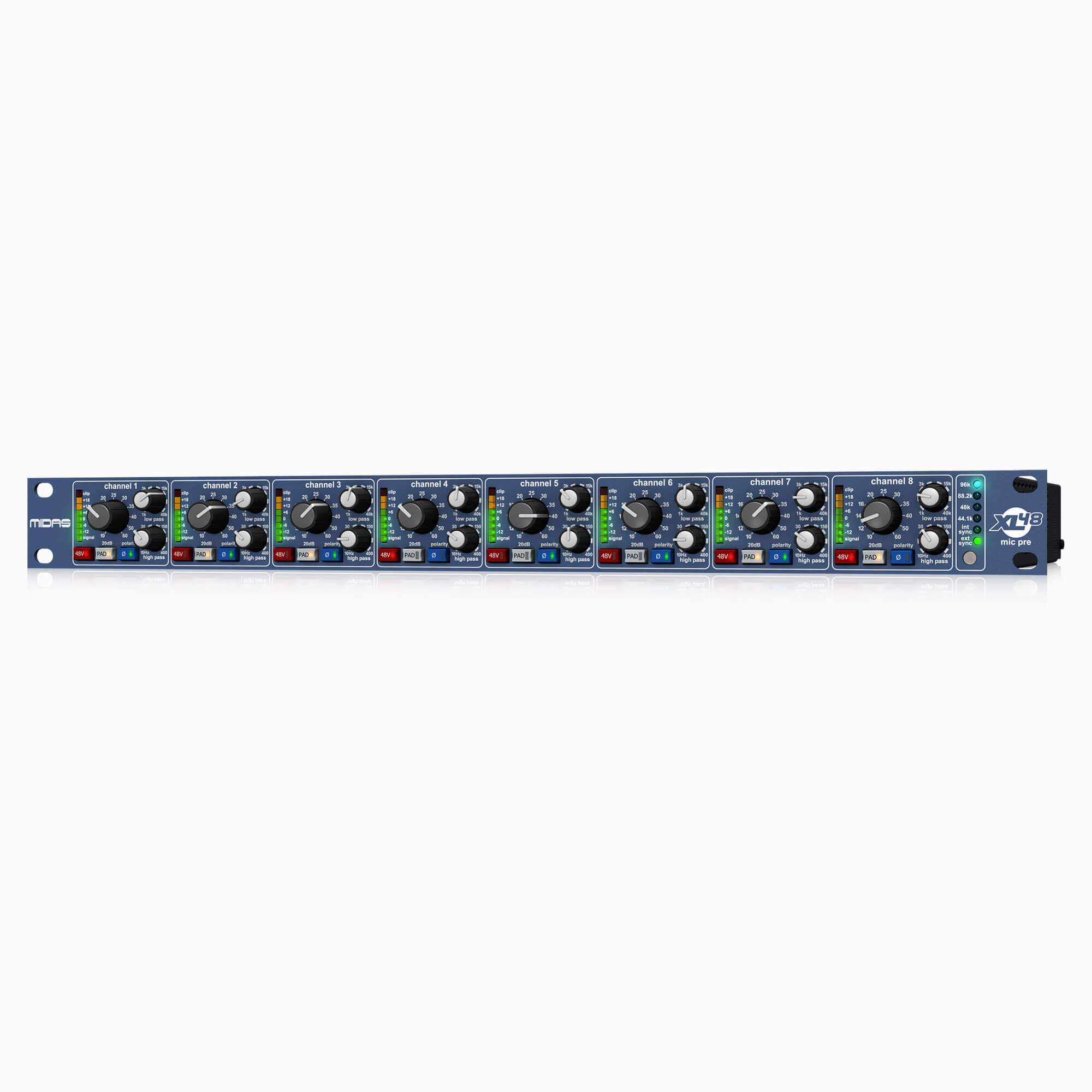

その他の特長としては、各チャンネルにスイープハイ/ローパスフィルタ、8セグメントLED入力メータ、個別ファンタム電源、極性反転、-20dBパッドスイッチなどがあります。 XL48は、ADATオプティカルとAES3フォーマットのアナログ出力とデジタル出力の両方を備え、すべての出力を同時に使用することができ、XL48を多機能アナログおよび/またはデジタルマイクスプリッタとして使用することができます。 複数の内部サンプル・レートがサポートされており、外部ワードクロックにも同期するオプションがあります。

スペック

システム
◆ 入力 : 入力8 XLRコネクタ、25-way D-Typeコネクタ(パラレル)

最大入力レベル
◆ マイク/ライン : 11 dBu
◆ マイク/ライン+ パッド : +31 dBu
◆ プリ・アンプ・ゲイン : +10 dB to + 60 dB

CMRR at 1KHz (Typical)
◆ マイク(ゲイン+40 dB) : > 80 dB
◆ マイク+ パッド(ゲイン+40 dB) : > 70 dB

ノイズ
◆ マイクEIN at +60 dB gain : -128 dBu
◆ マイク EIN at +40 dB gain : -125 dBu
◆ 最少ゲイン時の出力ノイズ : -95 dBu
◆ 周波数特性 : +0 dB to -1 dB (20 Hz to 20 kHz)
◆ THD+N at 1 kHz : 0.03% (ユニティーゲイン時の入力to 出力)
◆ クロストーク at 1 kHz : < -90 dB フィルタ
◆ ハイパス・フィルタ・スロープ : 12 dB/octave
◆ ローパス・フィルタ・スロープ : 12 dB/octave
◆ ハイパス・フィルタ・レンジ : 10 Hz to 400 Hz
◆ ローパス・フィルタ・レンジ : 1 kHz to 40 kHz

最大出力レベル
◆ ライン出力(into 600 Ω) : +21 dBu

デジタル出力
◆ サンプリング周波数 : 44.1 kHz, 48 kHz, 88.2 kHz or 96 kHz
◆ ビットレート : 24 Bit
◆ ダイナミック・レンジ : >110 dB (20 Hz-20 kHz)

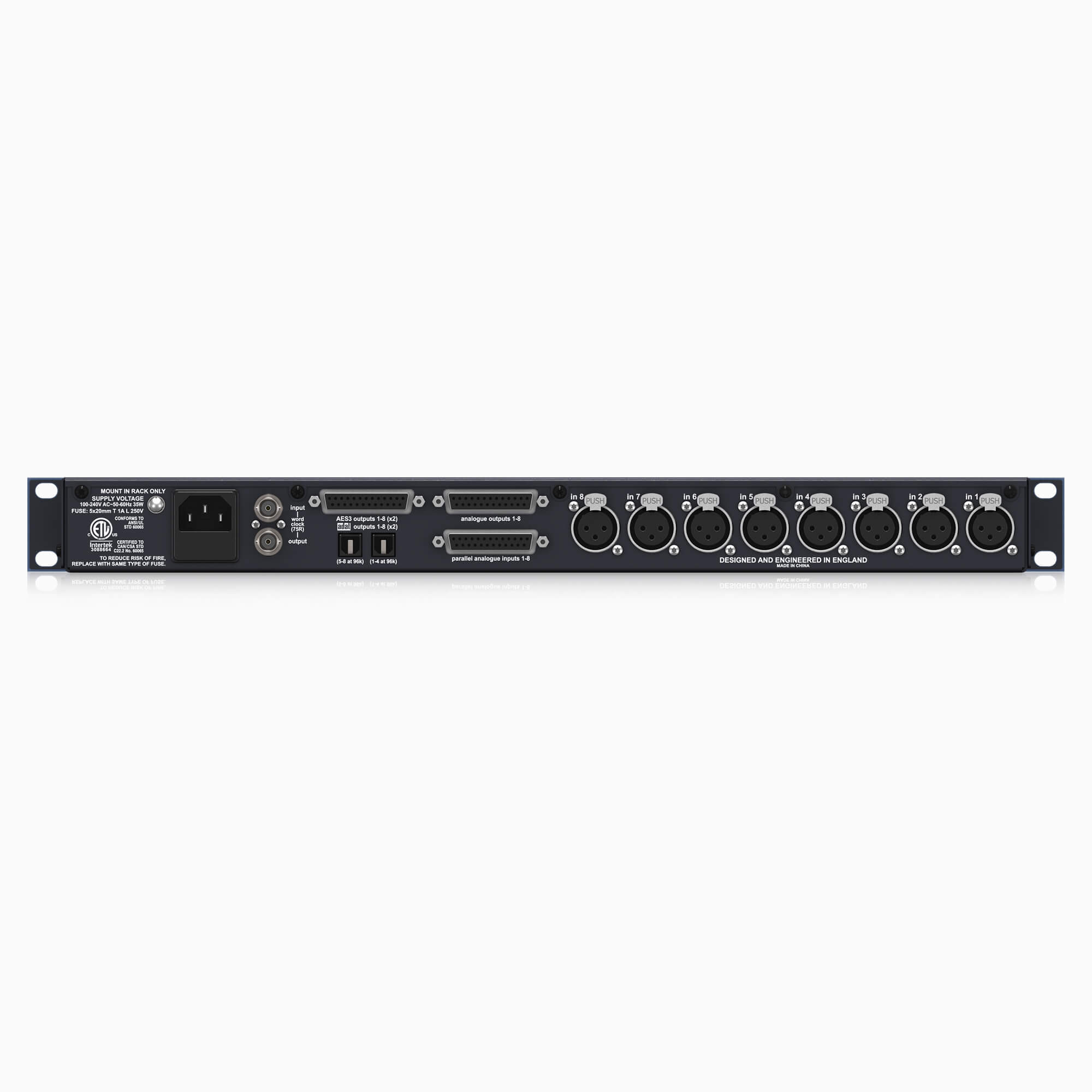

コネクタ
◆ アナログ・オーディオ入力 : 3 pin XLR、25 way D-typeコネクタ(パラレル)
◆ アナログ・オーディオ出力 : 25 way D-typeコネクタ
◆ AES3 デジタル出力 : 25 way D-type コネクタ(x2)
◆ ADAT デジタル出力 : TOSLINK optical コネクタ(x2)
◆ ワードクロック入力 : 75 Ω BNC コネクタ
◆ ワードクロック出力 : 75 Ω BNC コネクタ
◆ 電源 : IEC

電源条件
◆ 電圧 : 100 to 240V ± 10% 50/60 Hz
◆ 消費電力 : <35 W 重量
◆ 本体 : 4.3 kg

寸法
◆ 幅 : 483 mm
◆ 奥行 : 301 mm
◆ 高さ : 44 mm
