商品概要

16入力・8出力・ステージボックス

  • 受賞したMIDAS アナログ・マイク-プリアンプ、+48Vファンタム電源を搭載
  • アクティブ・バランス、ローインピーダンス、ラインレベル出力
  • LEDステータス表示を持ったデュアルAES50 Neutrik EtherCONポート
  • すべてのセッティングは、フロントパネル・コントロールまたはコンソールからプログラム可能
  • CAT5ケーブルにより最大100mまで遠隔操作可能

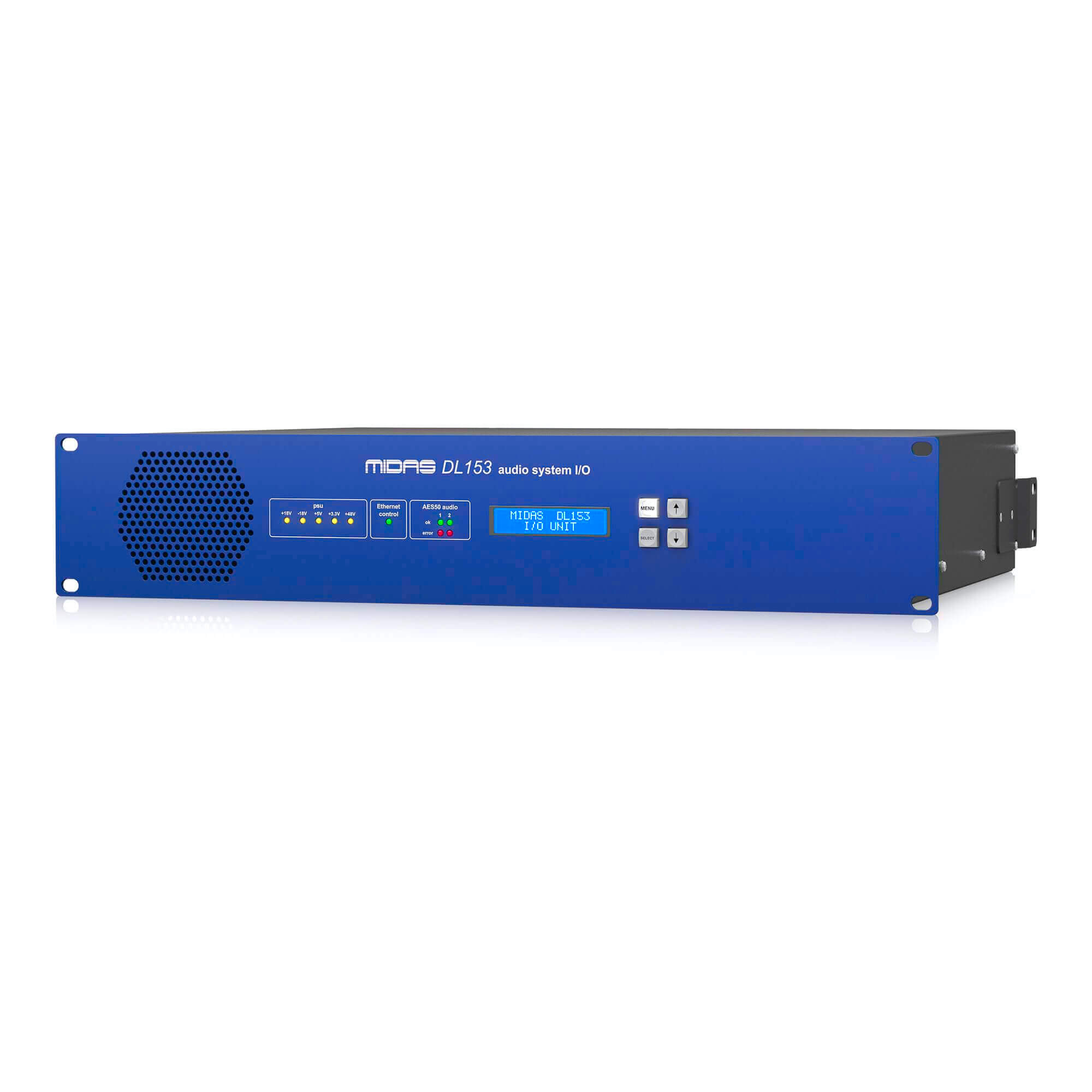

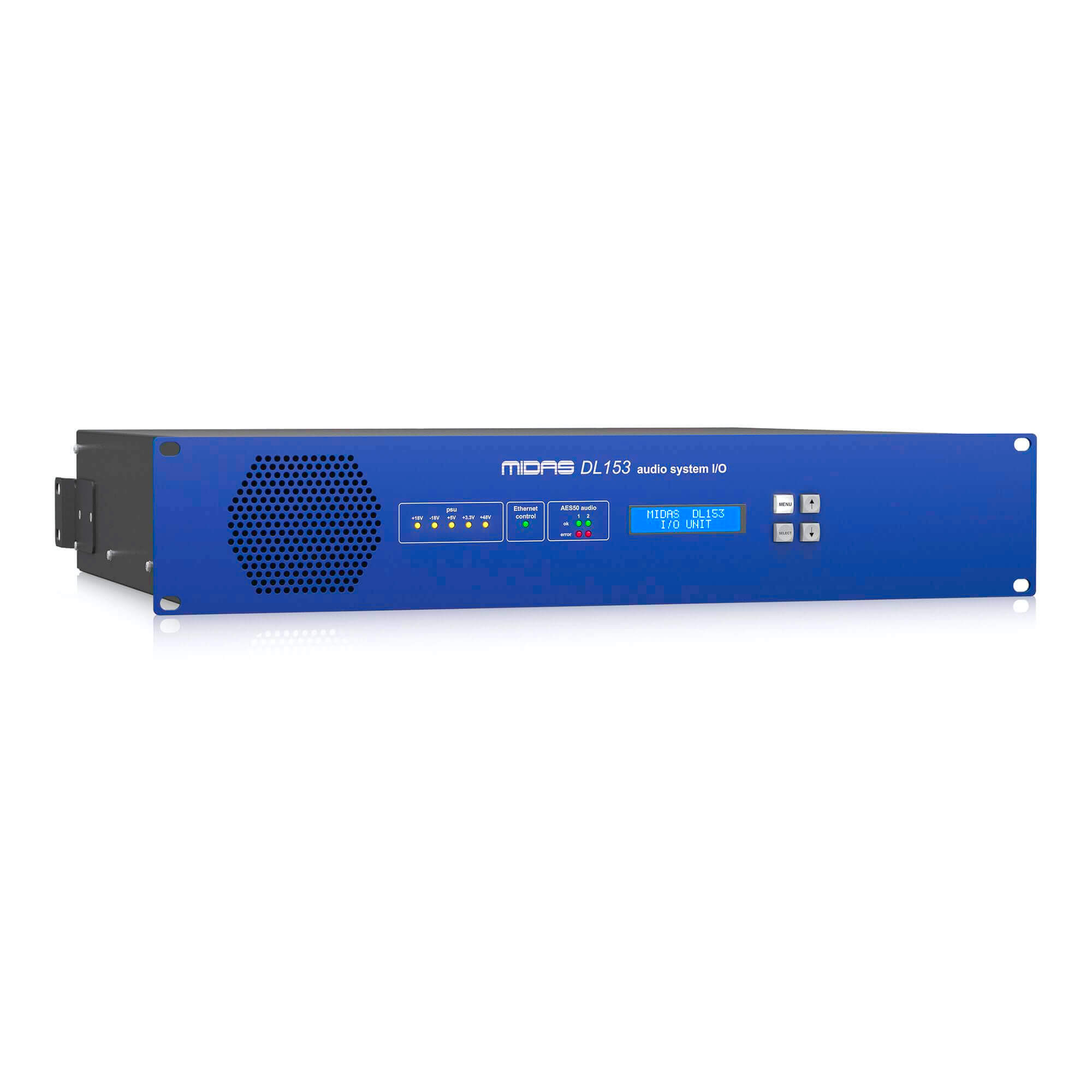

  • フロントパネルにはPSUステータス表示LEDと構成LCDディスプレイを搭載
  • ポータブル・アプリケーションの耐久性を考慮した丈夫な2Uラックマウント・シャーシ
  • オートレンジ・ユニバーサル・スイッチングパワーサプライ
  • イギリスでのデザインと設計
  • DL153 16アナログ入力+8アナログ出力

イントロダクション

DL15xは、長年かけて有効性が実証された、実績のあるMIDAS技術を利用し、費用対効果の高い、個別の2Uシャシーで、伝説的なMIDASサウンドを届けます。 モデルにより様々な組み合わせを用意し、2.5dBのゲイン・ステップを持つMIDASプレミアム・マイク-プリアンプ、バランス・ラインレベル出力、8 AES3 (AES/EBU) デジタル入力と8 AES3 デジタル出力(完全なSRCとともに)と二重化されたリダンダントAES50ネットワーク・ポートを備えており、DL15xはMidasデジタル・コンソールの理想的なパートナーとなりました。ネットワーク能力と多くの入力/出力を容易に増やすことが出来ます。

ユーザ・インタフェースのコントロールとその反応は、直観的に配置されたフロントパネルによってもたらされます。コントロールとLEDインジケータは、使い易く、一目で直ぐに理解することが出来ます。すべての主要なオーディオ接続は、高品質なバランスXLRコネクタを使用しています。

DL15xは、直ぐにでも使用でき、頑丈な19インチ2Uラックマウント可能なシャシに収納され、一般的なフライトケース(含まれません)で、理想的な保管に適しています。

スペック

Sample rate 48 kHz, 96 kHz
Dynamic range >107 dB unweighted (20 Hz – 20 kHz)
Maximum input level
Mic/Line (Unity Gain) +21 dBu
Mic/Line (-2.5 dB Gain) +24 dBu
CMRR @ 1 kHz
Mic Input (Unity Gain) >60 dB
Mic Input (40 dB Gain) >90 dB
Mic EIN (40 dB Gain) -126 dBu
Frequency Response ±0.5 dB (20 Hz – 20 kHz, relative to 1 kHz)
THD+N (Unity Gain) <0.01%
Crosstalk @ 1 kHz <-90 dB
System Inputs and Outputs
Analogue Inputs 16
Type Mic/Line Level

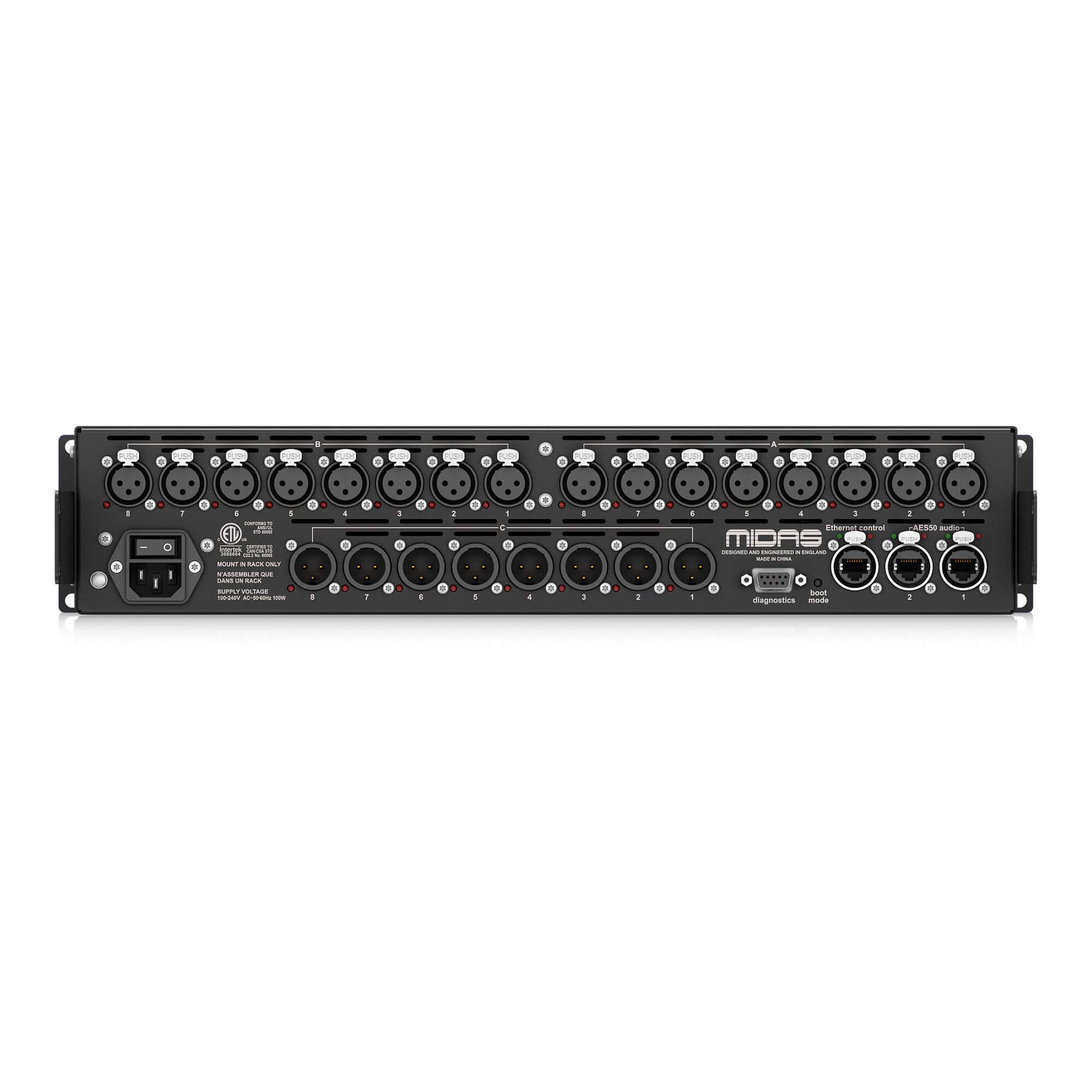

Connector 3-pin XLR Balanced
Input Impedance 10k ohms
A/D Conversion 24 bit, 96 kHz with 128 times oversampling
Phantom Power +48V, individually switchable per channel
Analogue Outputs 8
Type Line Level
Connector 3-pin XLR Balanced
Output Impedance 50 ohms
D/A Conversion 24 bit, 96 kHz with 128 times oversampling
Network Connections 2
Connector Neutrik etherCON with status LEDs
Redundancy Dual cable redundancy
Network Interface Conforms to AES50-2011
Ethernet Control Port 1
Connector Neutrik etherCON with status LEDs
Power 1
Connector IEC mains inlet
Mains Input Voltage 100 VAC, 50-60 Hz
Power Consumption <150 W
Dimensions 483 x 416 x 88 mm
Net Weight 6.7 kg
Operating Temperature Range +5°C to +45°C
Storage Temperature Range -20°C to +60°C
