DL231
絞り込み検索
ラインナップ
- HD シリーズ
- M32 シリーズ
- M Air シリーズ
- DP48 シリーズ
- Stage Connect シリーズ
-
販売完了品
- PRO X
- NEUTRON DL571
- NEUTRON-NB
- PRO1
- PRO2
- MICROPHONE PREAMPLIFIER 502 V2
- L1B
- PARAMETRIC EQUALISER 512 V2
- L6
- PRO2-RC
- PRO2C
- PRO2C-RC
- COMPRESSOR LIMITER 522 V2
- XL48
- DL441
- DL442
- DL443
- DL444
- DL252
- L10
- M32R
- DM12
- DM16
- PRO3
- PRO6
- M32
- PRO9
- DL371
- DL351
- DL451
- DL431
- DL452
- XL8
- DL471
- DL461
- VeniceF16
- VeniceF16R
- VeniceF24
- VeniceF32
- VeniceU16
- VeniceU24
- VeniceU32
- PRO1-RC
- VERONA
- EASYTILT
商品概要
24入力 x 2・24出力・マイクスプリッタ・ステージボックス
- 24chリモートコントロール・マイク/ライン・オーディオ入力と24chオーディオ・ライン出力、固定型構成
- デュアル・Midasマイク・プリアンプ
- デュアルネットワーク対応
- それぞれのネットワークで96kHz と 48kHz サンプリングレートの切換え可能
- MIDI出力とスルー
- 4つのAES50 ポートによるリダンダント接続
- イーサーネット・コントロール・ポート (Midasプロトコルを使用)
- デュアル・リダンダントPSU
- デジタル・スネークとディストリビューション・ネットワークのコンポーネント
- 5U
イントロダクション

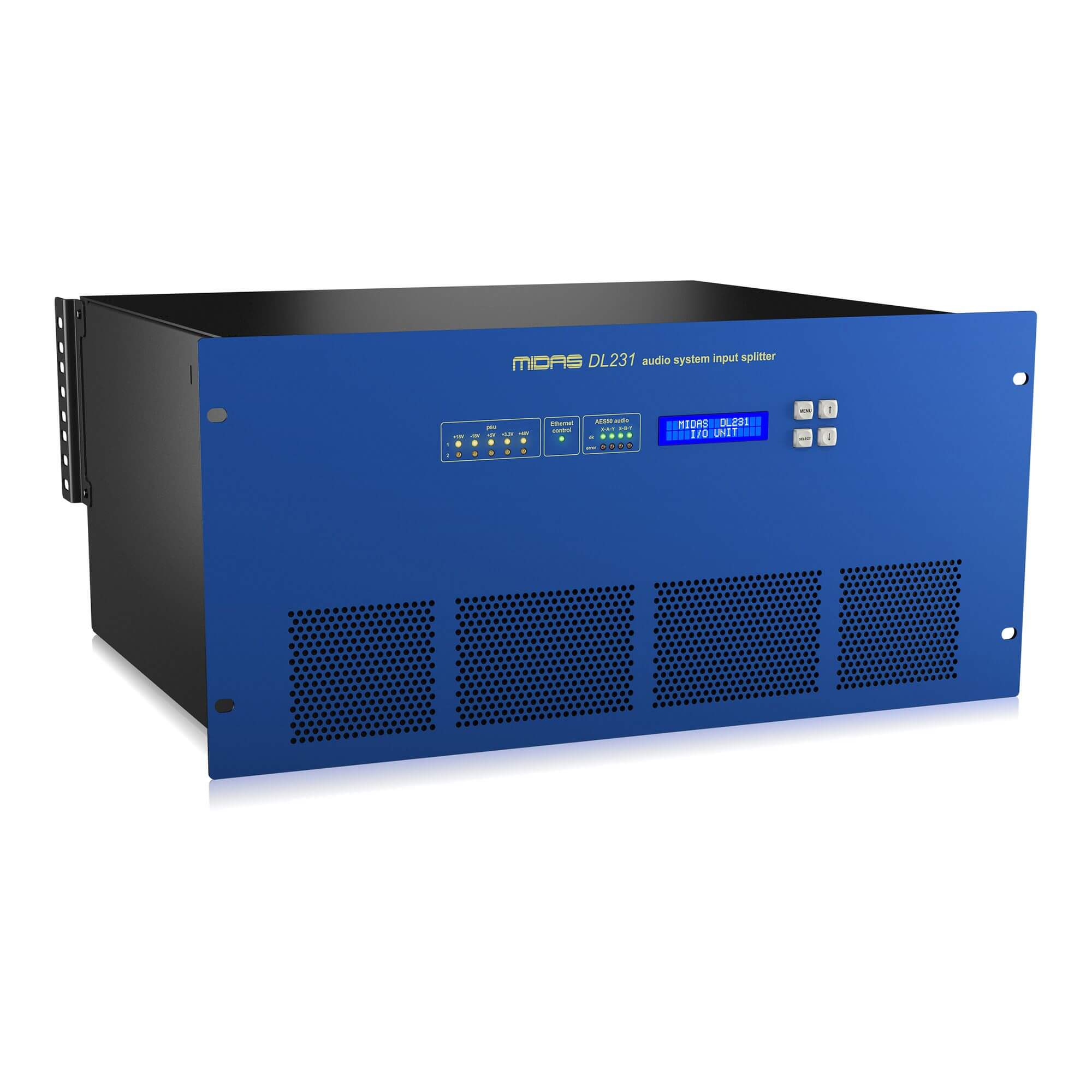

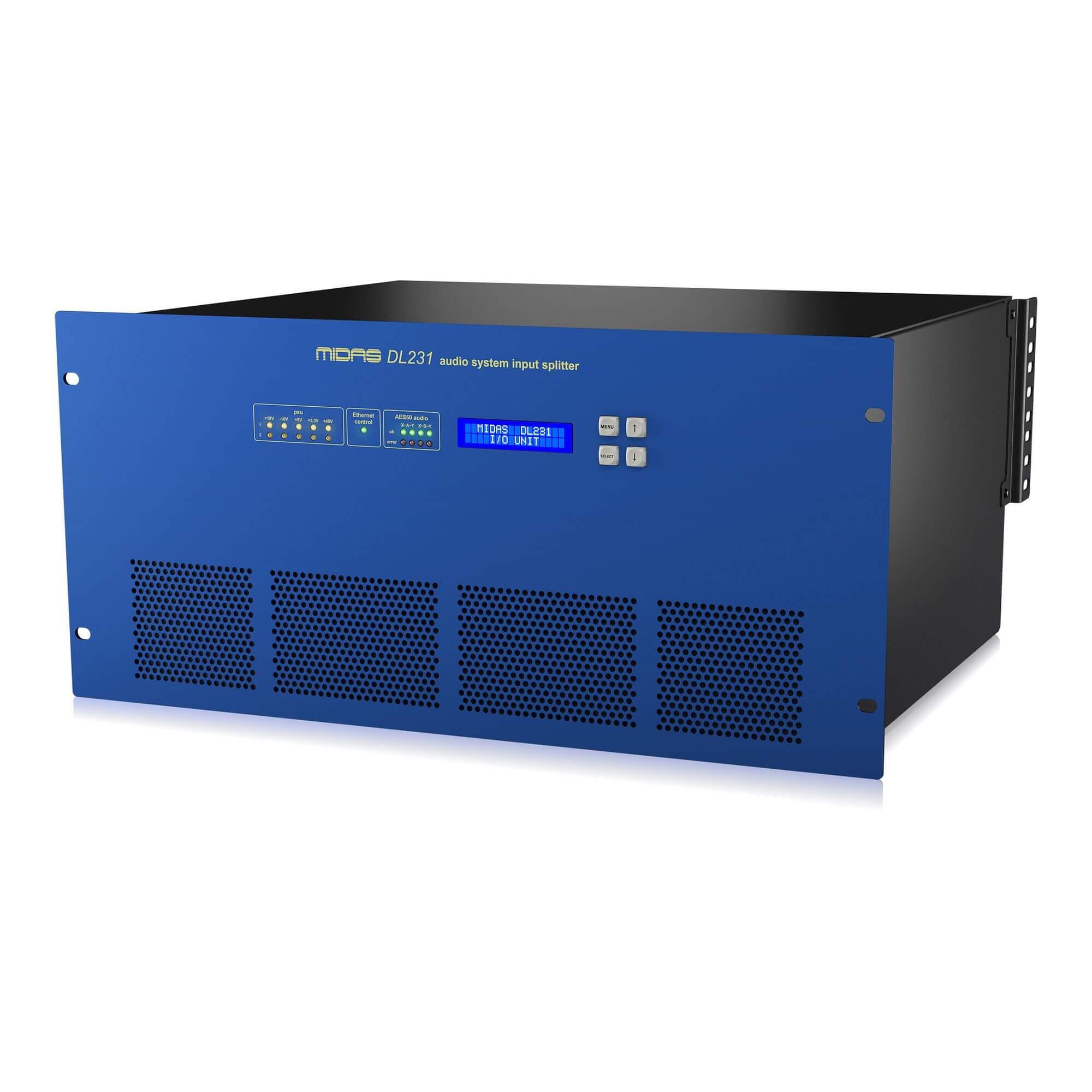

DL231は、24chマイク/ライン入力と24chライン出力で構成固定された5UラックサイズI/Oユニットです。デュアルMidasマイクプリを搭載することで、2つのネットワークより同時に別々のゲインコントロールを可能としました。また2つのネットワークは個別に96kHz/48kHzのサンプリング・レートを設定することが出来ますので、シリーズの違うコンソールでも同じ入力を共有することが出来ます。
ユニットのXLR出力は、2つのオーディオ・ネットワークのどちらかの出力として使うか、または入力ゲイン後の信号を直接出力することができ、どちらのゲインを出力するか選択が可能です(スプリット機能）。

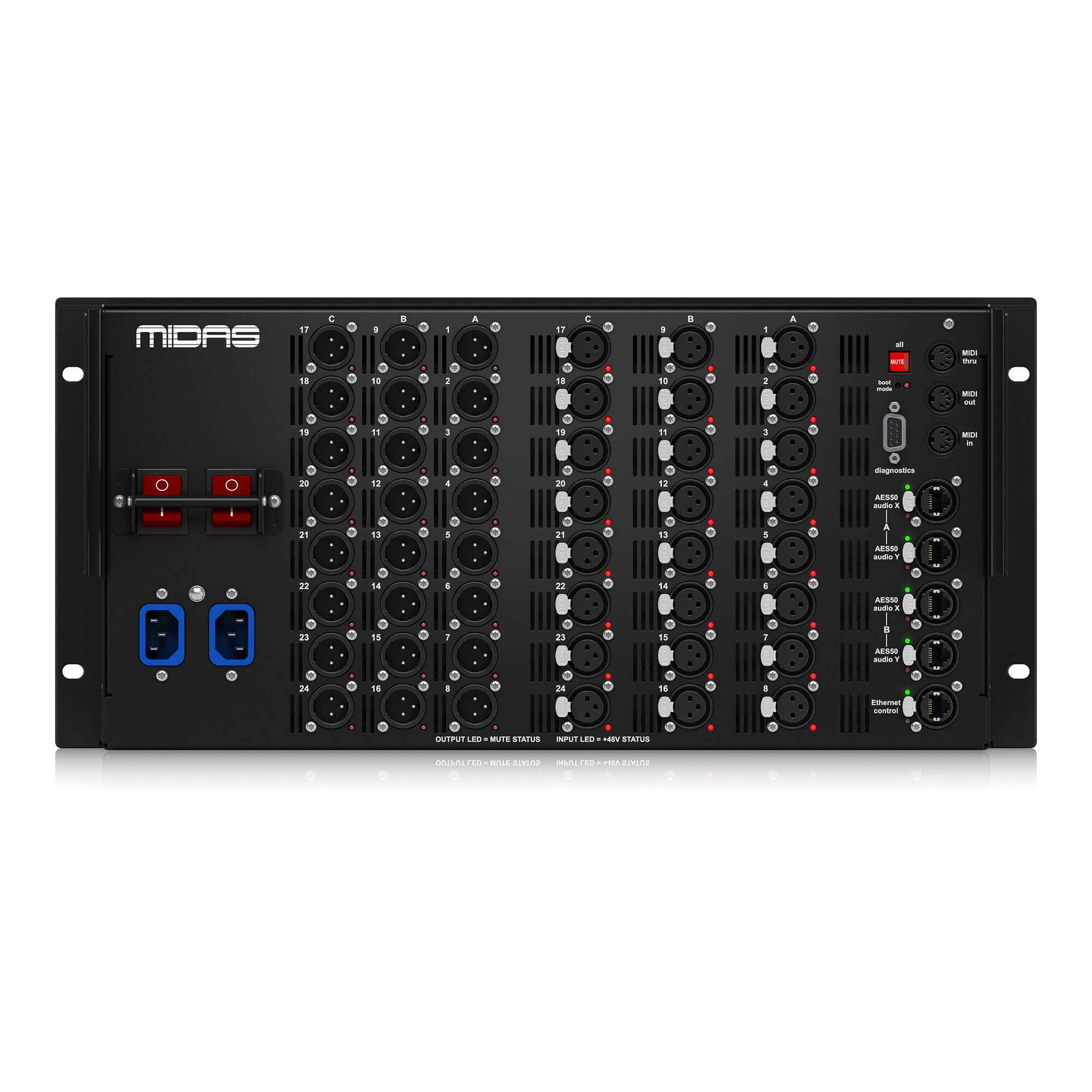

Midi in/out/thruと1つのEthernetコントロール・ポートを標準で搭載しており4つのAES50ポートは、リダンダントのデジタルオーディオインターフェースに対応しています。DL231は、フロントパネルのスイッチからサンプリングレートを96kHzと48kHzに切り替えられることや出力設定ができ、後部のパネルの上部には、ステージでのパッチに役立つ、すべての出力をミュートするボタンがあります。ユニットは、二重化されたPSUも備えています。
スペック
| XLR connections | |
| 1 x 5U rack I/O box houses: | 24 x (XLR) line outputs 24 x (XLR) mic/line inputs |
| Resilience | Dual redundant cables and dual redundant PSUs |
| General Specifications | |
| Sampling rate | 48 kHz, 96 kHz |
| Dynamic range | 107 dB, 22 Hz to 22 kHz (no pre-emphasis) |
| Maximum gain | 45 dB |
| Crosstalk @ 1 kHz | -90 dB physically adjacent input channels |
| Crosstalk @ 10 kHz | -90 dB physically adjacent input channels |
| Dimensions | 5U x 414 mm deep |
| Net weight | 15 kg |
| Shipping weight | 18 kg |
| Power requirements | 100 VAC, 50 to 60 Hz |
| Power consumption | < 150W |
| Operating temperature range | +5°C to +40°C |
| Storage temperature range | -20°C to +60°C |
| System Inputs and Outputs | I/O box inputs |
| Connector | 3-pin XLR balanced |
| A/D converter | 24-bit, 96 kHz and 128 times oversampling |
| I/O box analogue outputs | |
| Connector | 3-pin XLR balanced |
| D/A converter | 24-bit, 96 kHz and 128 times oversampling |
| MIDI | |
| MIDI connector | In, Out and Thru on 5-pin DIN(for use with Midas consoles only) |
| 48 kHz I/O digital system inputs and outputs | |
| System connector A(X) | 1 x AES50 (48 channels of bidirectional digital audio) on etherCON XLR |
| Redundant connector A(Y) | 1 x AES50 (48 channels of bidirectional digital audio) on etherCON XLR providing redundant back-up |
| System connector B(X) | 1 x AES50 (48 channels of bidirectional digital audio) on etherCON XLR |
| Redundant connector B(Y) | 1 x AES50 (48 channels of bidirectional digital audio) on etherCON XLR providing redundant back-up |
| 96 kHz I/O digital system inputs and outputs | |
| System connector A(X) | 1 x AES50 (48 channels of bidirectional digital audio) on etherCON XLR |
| Redundant connector A(Y) | 1 x AES50 (48 channels of bidirectional digital audio) on etherCON XLR providing redundant back-up |
| System connector B(X) | 1 x AES50 (48 channels of bidirectional digital audio) on etherCON XLR |
| Redundant connector B(Y) | 1 x AES50 (48 channels of bidirectional digital audio) on etherCON XLR providing redundant back-up |
関連商品
HD96-24-CC-TP
144ch入力・120chフレキシブルミックスバス・96kHzサンプリングレート
ツアーリングケース付
HD96-24-CC-IP
144ch入力・120chフレキシブルミックスバス・96kHzサンプリングレート

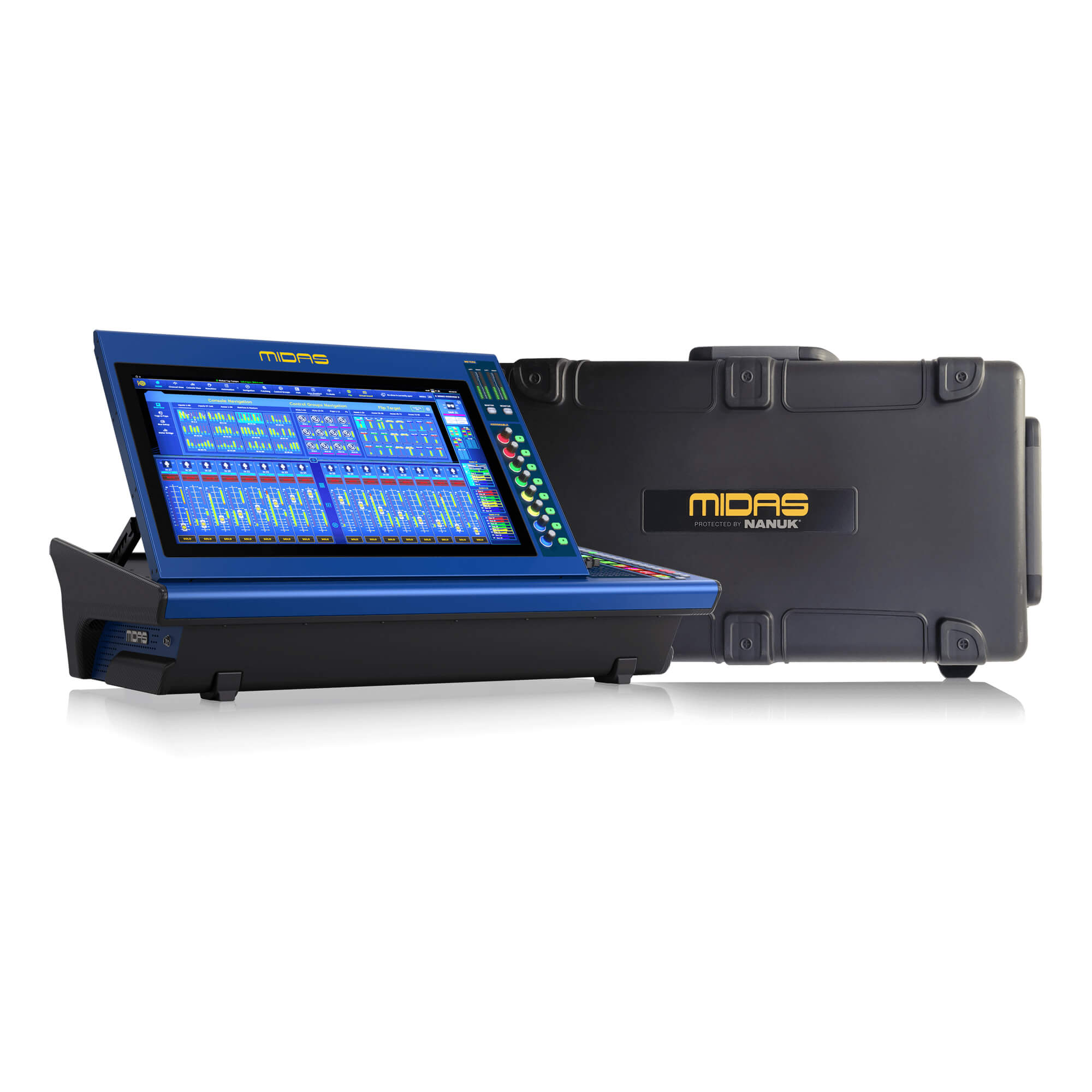

HD96-AIR-CC-TP
144入力チャンネル、123ミックス・バス、96kHzサンプル・レート、21インチ・タッチスクリーンを搭載したロードケース付き、軽量ライブ・デジタルコンソール・コントロールセンター

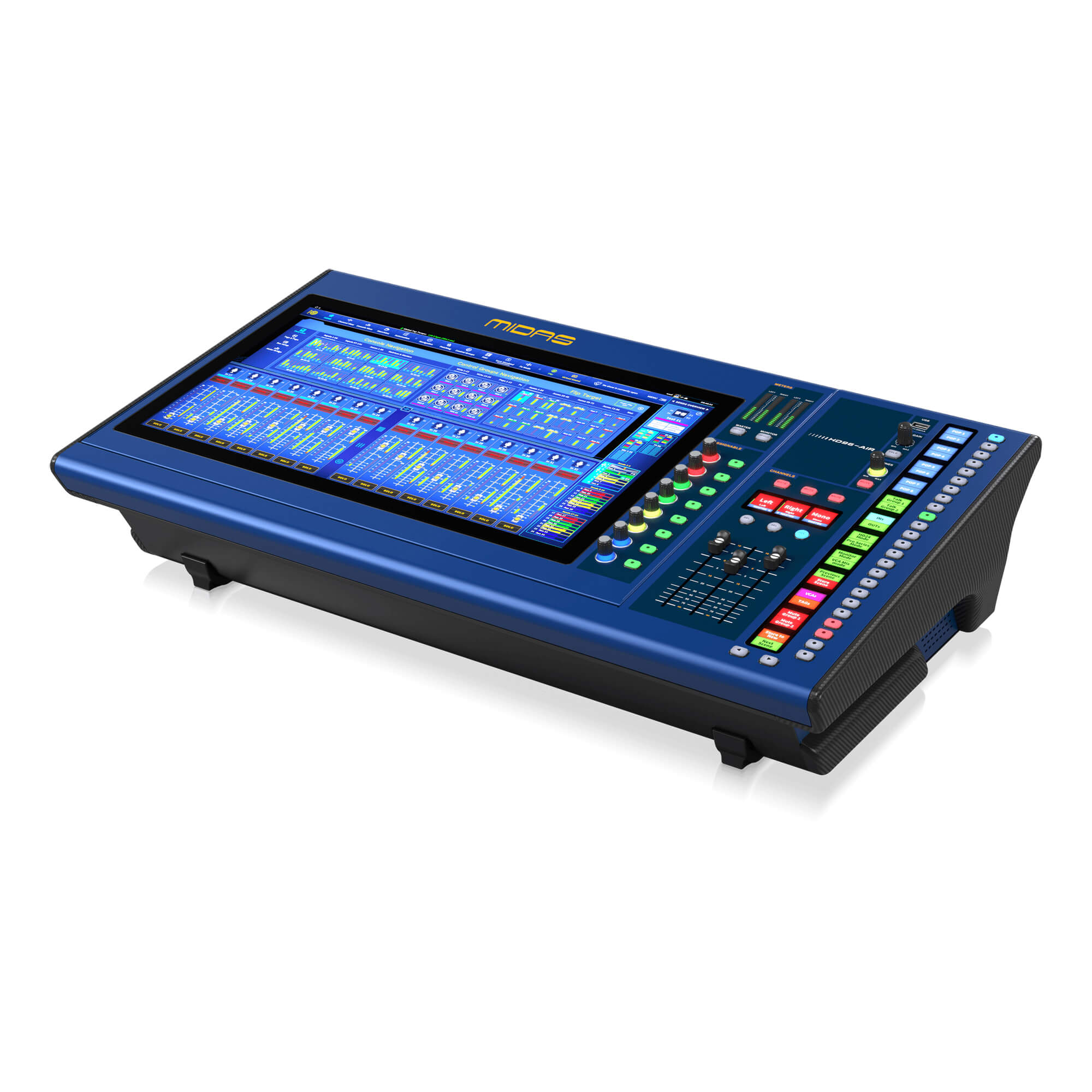

HD96-AIR-CC-IP
