商品概要

ネットワーク オーディオ コンバーター

  • MADI AES/EBU からMilan-AVBへのインターフェース
  • 設定と監視のための組込み型ウェブ インターフェース
  • 優れた電源冗長性
  • 幅広いクロッキングオプション
  • ダイナミック・チャンネル・マッピング
  •  設定の保存、ロード、管理

LC16Dについて

LC16Dは、MADIとAES/EBUなど従来のデジタルフォーマットをMilan-AVBネットワークで双方向にブリッジするマルチチャンネルコンバーターです。最大128のMilan-AVB入出力を同時にサポートするLC16Dは、チャンネルのダイナミック・マッピングと幅広い同期オプションを備え、使いやすいウェブ・インターフェースでリモート・コントロールが可能です。柔軟な電源オプションとシームレスなMilan-AVBネットワークオーディオ接続により、強固な冗長機能を標準装備するとともに、コンパクトで耐久性の高い1Uラックマウントシャーシに収められています。

MADIやAES/EBUなどのオーディオ・プロトコルは、プロフェッショナル・オーディオ業界で広く使用され続けています。LC16Dはこれらのフォーマットと、確実で冗長性のあるMilan-AVBネットワークとの間で、インターフェースとコンバーターとして機能します。最大16のAES/EBU入出力を接続でき、各入力ペアには非同期サンプル レート コンバーター(ASRC)が用意されているため、複数のクロック ドメインからのソースに対応できます。またASRCは必要に応じて無効にすることもできます。MADIは、ほとんどのデジタル ミキシング プラットフォームや再生機器で広くサポートされている高密度の接続を提供します。サンプリングレート96 kHzの場合、32の入出力チャンネルが利用可能で、48 kHzの場合、64の入出力がサポートされます。

LC16Dはプラグアンドプレイのデバイスとして設計されており、パッケージから取り出してすぐに、従来のすべてのデジタル入出力が1対1のチャンネルマッピングでMilan-AVBストリームに表示されます。必要なクロックリファレンスを選択するだけで、LC16Dはオーディオを送ることができます。この単純な変換機能だけでなく、チャンネルをダイナミックにマッピングする自由度も備えています。最大80の従来のデジタル入力ソースと80の出力先をMilan-AVBネットワークに接続できます。残りのMilan-AVBチャンネルは、128の出力から選択したAES/EBUとMADI入力チャンネルを組み合わせて使用することができ、カスタムMilan-AVBストリームを作成して複数のネットワーク配信先に効率よく配信することができます。また、ダイナミック・マッピング機能により、複数のストリームにまたがる多様なMilan-AVBソースをネットワークからMADIやAES/EBU出力にルーティングすることができ、さらなる柔軟性と汎用性をもたらします。

LC16Dでは、他にリモート・コントロール・ソフトウェアは不要で、包括的なウェブ インターフェースはシンプルで直感的に使用できます。ウェブブラウザとIP接続が可能なデバイスであれば、基本設定、チャンネルマッピング、GPIOのセットアップなど、LC16Dの制御、設定、管理が可能です。さらに、10個のオンボード ユーザー メモリがあり、コンフィギュレーションの保存とロードが可能です。これらはリモート・デバイスに保存することもでき、バックアップや複数のLC16D間で転送するためのコンフィギュレーション・ライブラリを構築することができます。

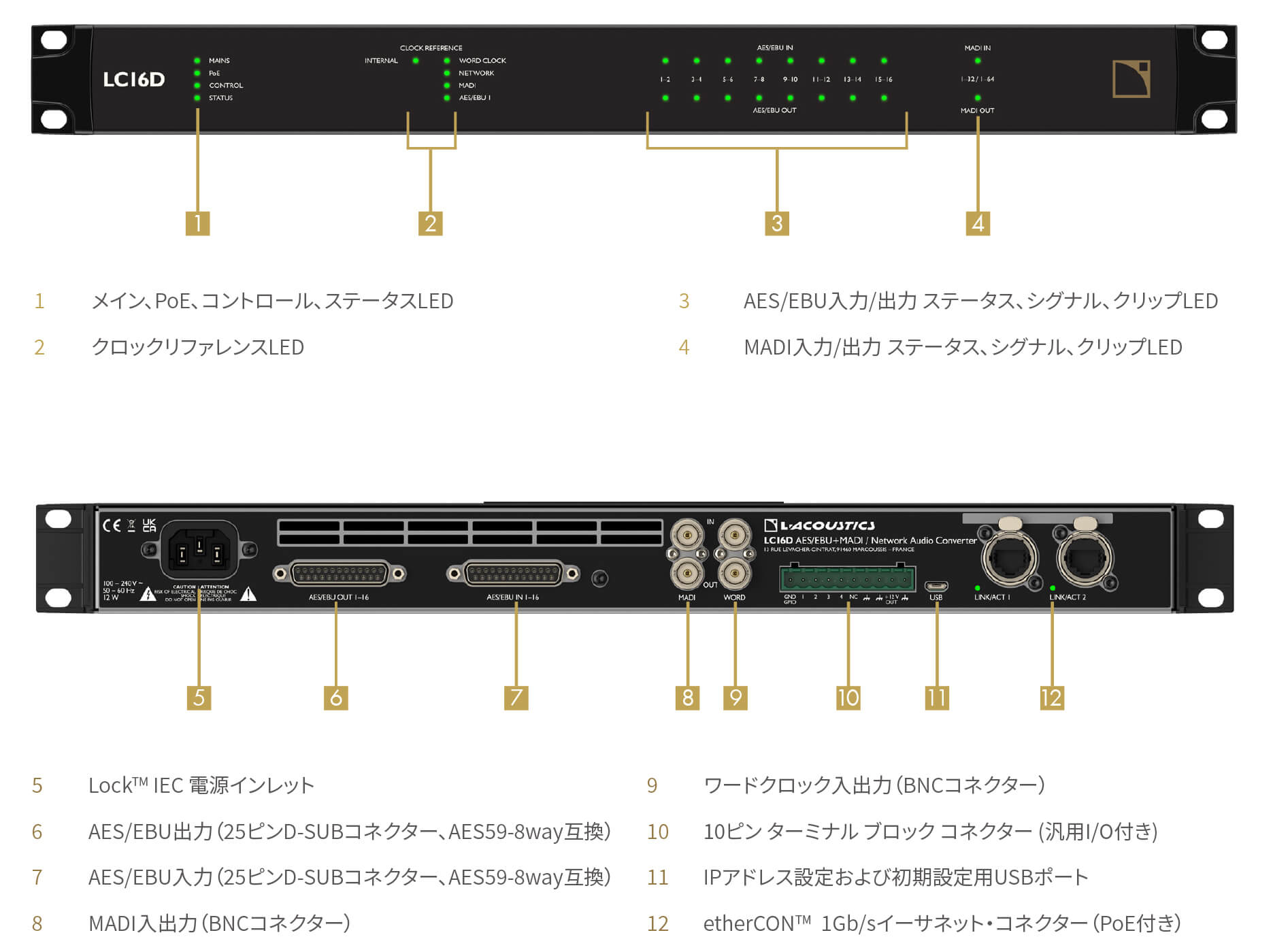

I/O と ユーザーインターフェース

I/O

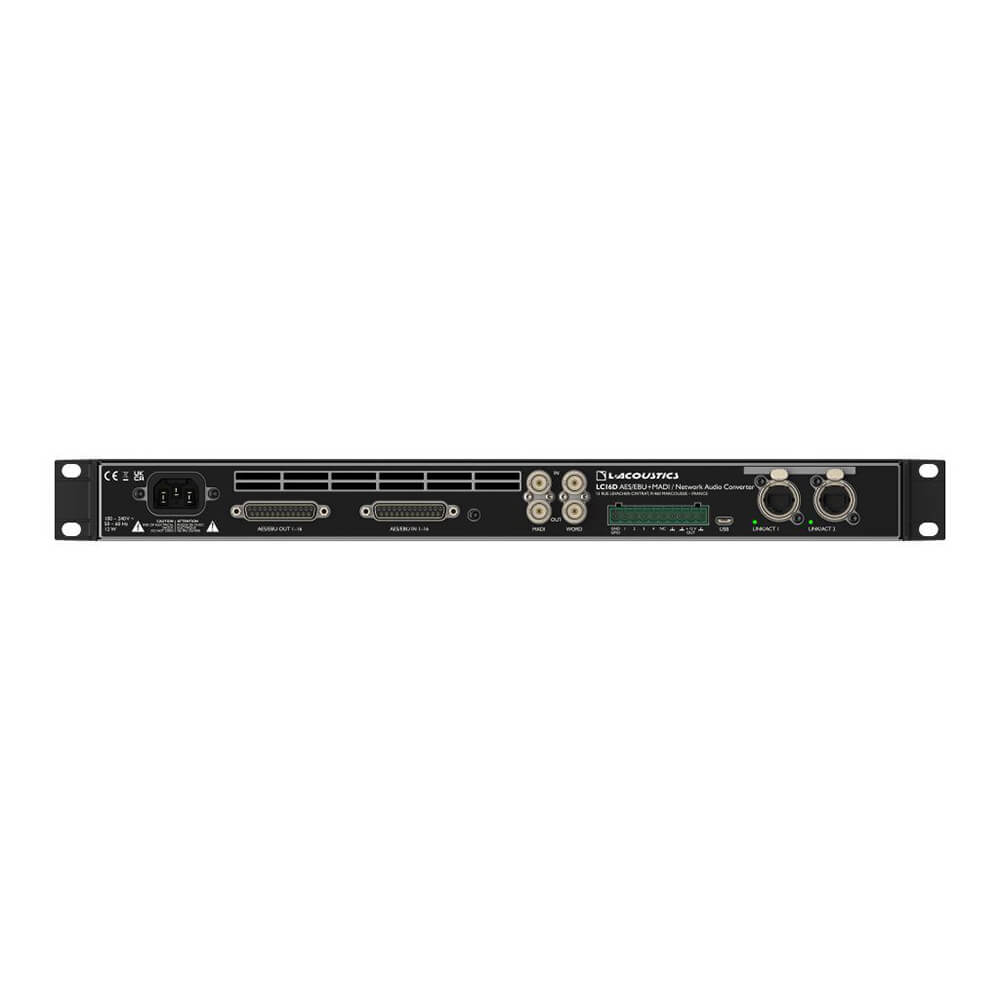

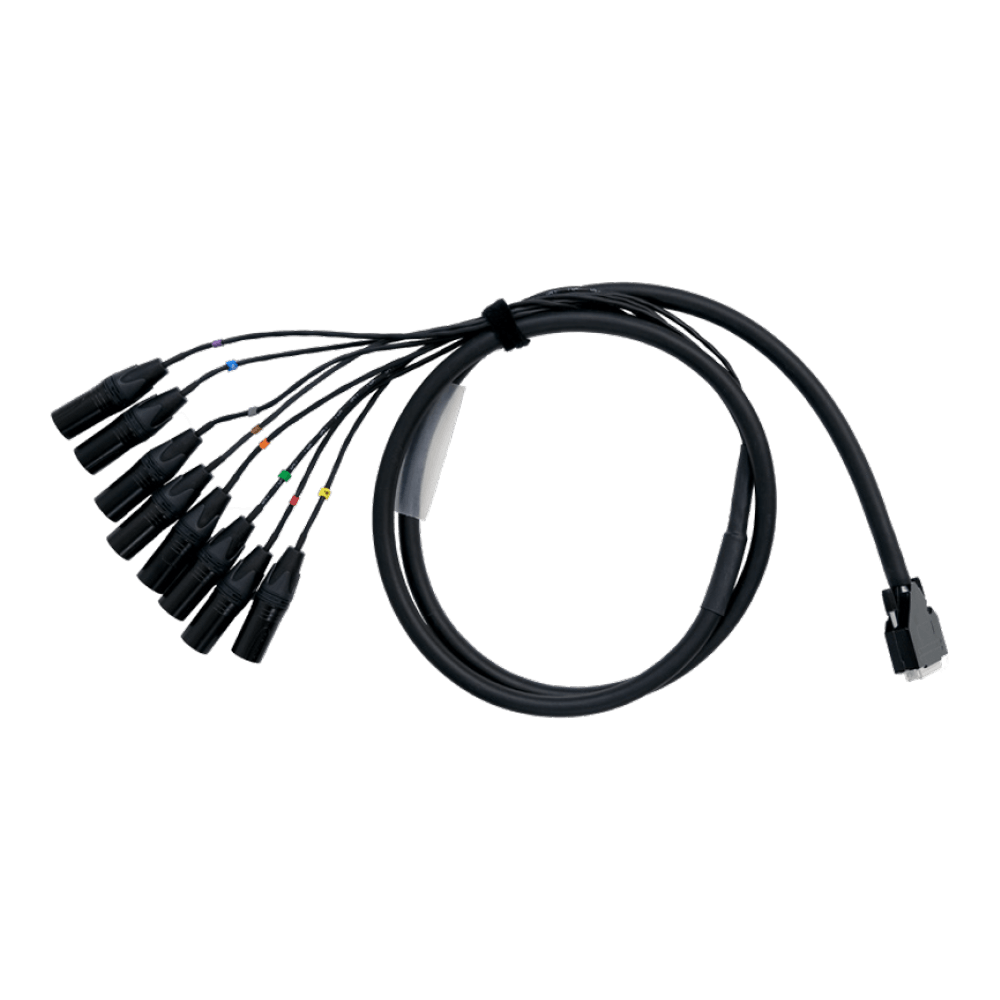

AES/EBU入出力には、AES59 annexCの8ピン規格に準拠したD-sub25ピンコネクター(DB25)を2つ備えています。MADI入出力とワードクロック入出力は標準的なBNCコネクターを使用します。LC16DはシームレスなMiranリダンダンシーを標準装備しています。非冗長ネットワーク モードを選択した場合、2つのMilan-AVBポートを使用してユニットをデイジーチェーン接続することができ、AVBスイッチを追加する必要性を減らします。

電源はVロック対応IECコネクターを採用しており、2つのetherCONTMポートはPoEに対応しているため、最大3段階のシームレスな電源冗長接続が可能です。4つの設定が可能なGPIO接続と12VDC出力は、10ピンのターミナル ブロック コネクターを介して使用できます。入力として設定すれば、設定リコールなどの動作のトリガーに使用でき、出力として設定すれば、デバイス内でユーザーが選択したさまざまな機能のステータスをレポートするのに使用できます。

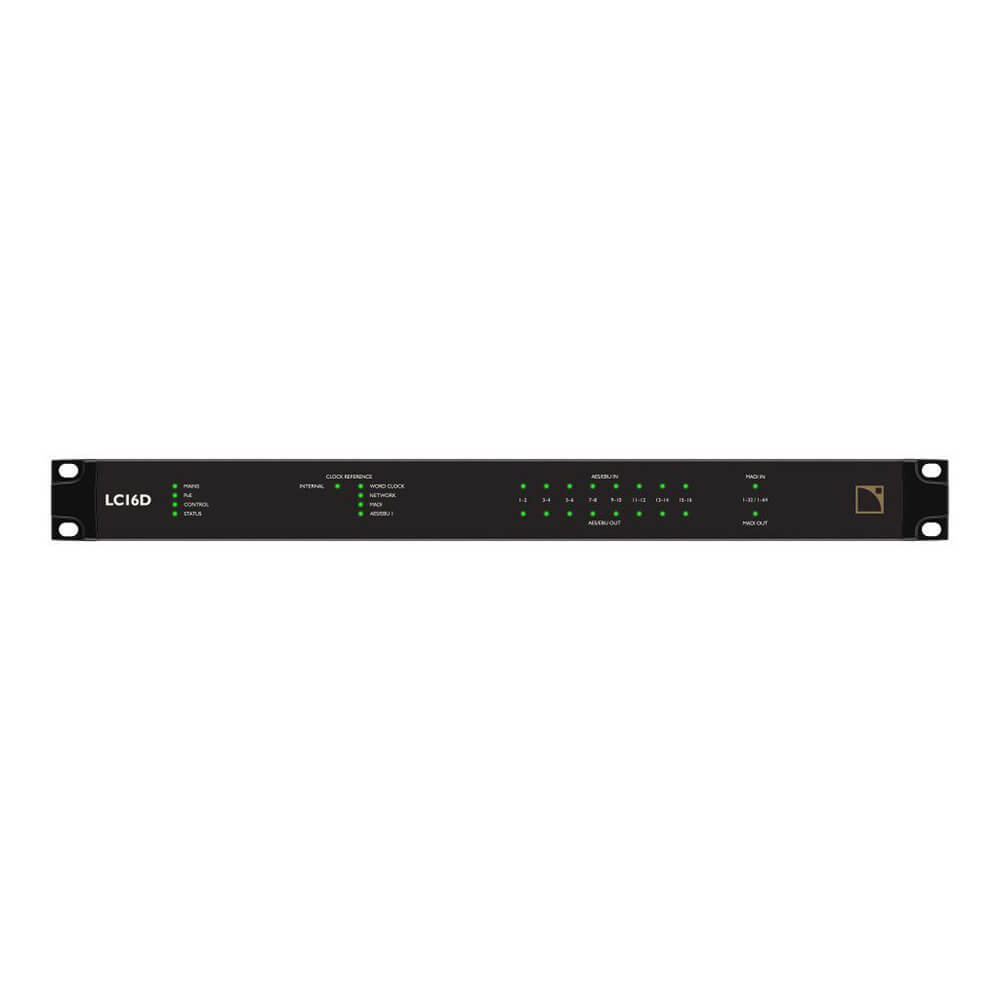

ユーザーインターフェース

接続例

複数のFOHコンソールとTV中継車

複数のコンソールとミックス出力を備えたステージモニターシステム

企業イベントの信号分配と統合

L-ISA Processor II リダンダント システム

スペック

全般
動作電圧 100 V ( ±10%)、 50-60 Hz
電源の冗長性 1 x AC メイン PSU
2 x PoE (クラス 3 PD、 IEEE802.3@2009 PSEと互換)
消費電力 8W (標準/アイドル時)、 12 W (最大)
動作温度 -5 °C ~ 50 °C
ネットワーク オーディオ I/O
規格 Milan-AVB (IEEE 1722))またはAES67: AES67-2023(レシーバーのみ)
ストリームのインプット/アウトプットの数 16/16 Milan-AVBモードまたは16/0 AES67モード
サポートチャンネル数(入力ストリーム、出力ストリーム) 1 ~ 8
ストリームごとのチャンネル数 最大 8
サポート ストリーム形式 Milan ベース フォーマット (IEEE 1722 AAF PCM32)、またはAES67モード(L16またはL24、48 kHz)
サンプリング周波数 48 または 96 kHz(AES67 モードでは48 kHzのみ)
Milan-AVB モードでのメディアクロック入出力 1 Milan CRFメディア クロック ストリーム
AES67モードのメディアクロック入力 PTPv2に従って選択されたネットワークグランドマスタークロックによる
AES/EBU 入力
入力数(Milan-AVB モードのみ) 8 (16 オーディオ チャンネル)
規格 AES/EBU (AES3) または S/PDIF (IEC 60958 Type II)
非同期サンプルレート コンバーター(ASRC) 8(個別に無効化可能)
サポートされている サンプリング周波数 (Fs) / ワード長 44.1 ~ 192 kHz (16、 18、 20、 24ビット時)
デフォルトAVB出力マッピング ストリーム 1-2
AES/EBU 出力
出力数 8 (16 オーディオ チャンネル)
規格 AES/EBU (AES3) または S/PDIF (IEC 60958 Type II)
サポートされている サンプリング周波数 (Fs) / ワード長 48 kHz または 96 kHz (24 ビット時 )
デフォルトAVB出力マッピング ストリーム 1-2
MADI 入力
入力数
64 チャンネル 48 kHz時
32 チャンネル 96 kHz時
デフォルトAVB出力マッピング) ストリーム 3-10 (48 kHz) または ストリーム 3-6 (96 kHz)
MADI 出力
出力数
64 チャンネル 48 kHz時
32 チャンネル 96 kHz時
デフォルトAVB出力マッピング) ストリーム 3-10 (48 kHz) または ストリーム 3-6 (96 kHz)
ワード クロック
入力 周波数 48 kHz または 96 kHz
出力 周波数 48 kHz または 96 kHz
オーディオ クロックソース
クロック リファレンス ソース インターナル、Milan-AVB(CRFメディアクロック または 入力ストリーム)、ワードクロック入力、MADI入力、AES/EBU入力1
対応周波数 48 kHzまたは96 kHz(AES67入力モードではIEEE 1588-2028、PTP v2のみ対応)
コントロールとモニタリング
ネットワーク接続 デュアルポート イーサネット ギガビット インターフェイス
L-Acousticsリモートコントロールソフトウェア 組み込みWebサーバ、LAデバイス スキャナ
汎用入出力 (GPIO) 4GPIO、絶縁オプトカプラ入力、絶縁リレー接点
サードパーティ制御ソリューション HTTP API
コネクター
AES/EBU 入出力 2 x DB25 (AES59、annex C 8-ウェイ ピンアウト)
MADI 入出力 2 x BNC (75 Ωターミネート)
ワードクロック 入出力 2 x BNC (75 Ωターミネート)
Milan-AVB / PoE 2 x 1Gb/s etherCONTM
GPIO 1 x 10-ピン ターミナルブロック
主電源 1 x IEV C13 V-LockTM 互換ソケット
フィジカルデータ
高さ 1U
重量 2 kg
保護等級 IP3x

寸法図
