商品概要

コンスタントカーバチャーWSTラインソース

  • タイプ:パッシブ 2-Way
  • パワーアンプ:LA2Xi/LA4X/LA8jp/LA12X
  • 周波数特性:55 Hz – 20 kHz
  • 最大音圧レベル:139 dB
  • 指向性1:H × V: 90° × 15° 対称
  • トランスデューサー:LF: 1 × 12ʼʼ バスレフ、HF: 1 × 3ʼʼ コンプレッション
  • サイズ W x H x D:427/347 × 764 × 490 mm
  • 重量: 38 kg
  • 耐候性:IP55

1 – 水平指向角=エンクロージャーの長辺側で見た方向を水平指向角とする。

ARCS Focusについて

ARCS® FOCUSは 定曲率WST®エンクロージャーです。 ARCS WIDE/FOCUSファミリーの中で、高いSPLを持ち、狭いカバレッジを生み出します。

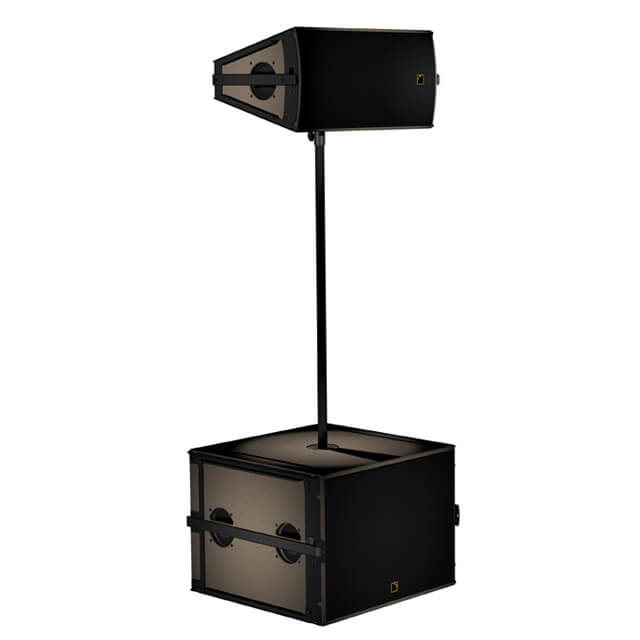

ARCS FOCUSは2ウェイのパッシブデザインで公称インピーダンスは8Ωです。バスレフ型エンクロージャーに12インチのLFスピーカーと、DOSC®ウェーブガイドに連結された3インチのダイアフラムコンプレッションドライバーを備えています。キャビネットは高品質なバルト地方産のバーチ積層合板を使用し、優れた音響特性とメカニカル性を実現しています。ポールマウントソケットが装備されているので、SB18mサブウーファーの上にマウントすることが可能です。
ARCS FOCUSの公称再生周波数帯域は55Hz~20kHzです。低域を拡張するSB18mサブウーファーを加えれば、このレスポンスを32Hzまで広げることができます。DOSC HFウェーブガイドは、15° x 90°の対称パターンの指向性を生み出します。

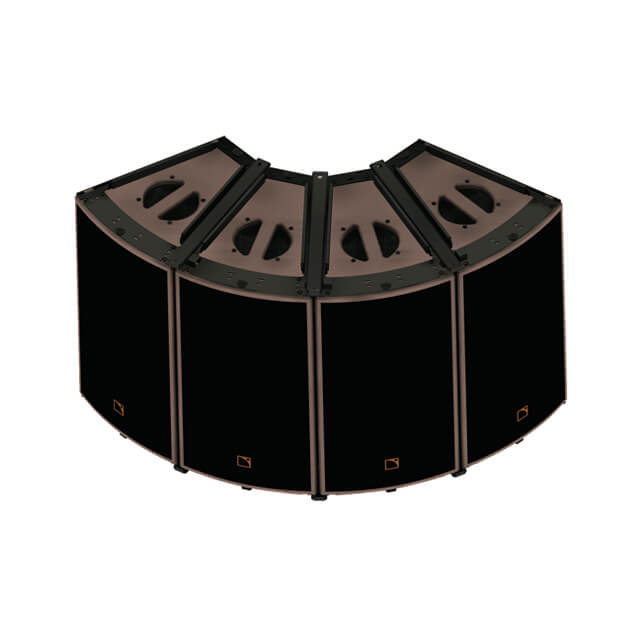

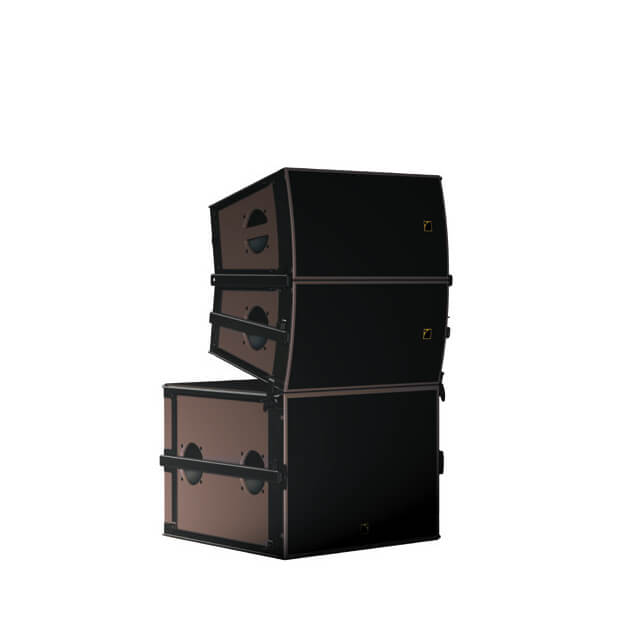

カップリングバーを使用すれば、ARCS FOCUSを定曲率の垂直ヴァーチカルアレーまたはホリゾンタルアレーにすることができ、HFのDOSCウェーブガイドにより、エレメント間の音響的なカップンリングを損なうことなくアレーを組み立てることができます。WSTの基準が実行され、アレーは真のラインソースとみなされます。WSTのラインソースはスムーズな音色特性とカバレッジを生み出し、周波数域全体において余計な干渉を生み出しません。
ARCS FOCUSはLA4XまたはLA8によってドライブされ、これによりシステムのリニアライズ、プロテクションの最適化が可能になります。

スペック

タイプ 2ウェイ・パッシブ コンスタント カーバチャー WST 10°
パワーアンプ LA4X / LA8jp / LA12X
周波数特性 (-10 dB) 55 Hz – 20 kHz ([ARCS WIFO] )
最大 SPL1 139 dB ([ARCS WIFO] )
公称指向角度 水平: 15°
垂直: 90°
トランスデューサー LF: 1 x 12’’ 耐水性
HF: 1 x 3’’ ダイアフラム・コンプレッションドライバー、 DOSC ウェーブガイド
公称インピーダンス 8 Ω
入力(連続)
450 W
コネクター IN: 1 × 4ピン speakON®
LINK: 1 × 4ピン speakON®
リギング コンポーネント リギングレール
 WIFORIG リギング バー
重量(本体) 38 kg
キャビネット プレミアム バーチおよびブナ積層合板
フロント スチールグリル
音響透過性3Dファブリック
リギング コンポーネント
防錆コーティング処理済みスチールグリル
フィニッシュ


ダークグレイブラウン Pantone 426C
ピュアホワイトRAL 9010
RALコードによるカスタム
IP IP55

1-クレストファクター4のピンクノイズを用いて自遊空間1m地点におけるピークレベル ([ ]内に表記されたプリセットにて)
