商品概要

ミニチュアエンクロージャー(壁 埋込タイプ)

  • タイプ:パッシブ 2-Way、4″

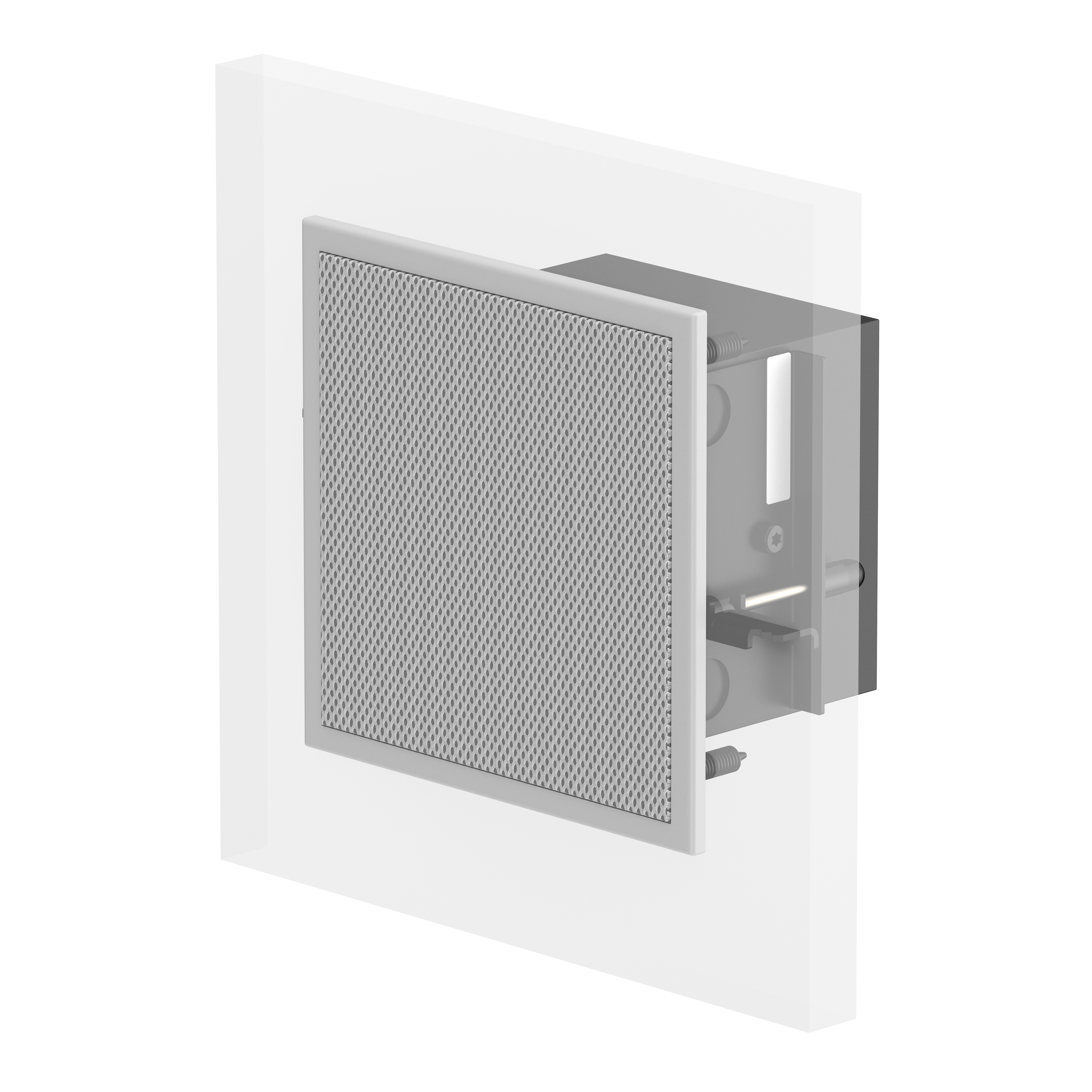

  • X4rを壁と天井に埋め込み設置をするためのパッケージ

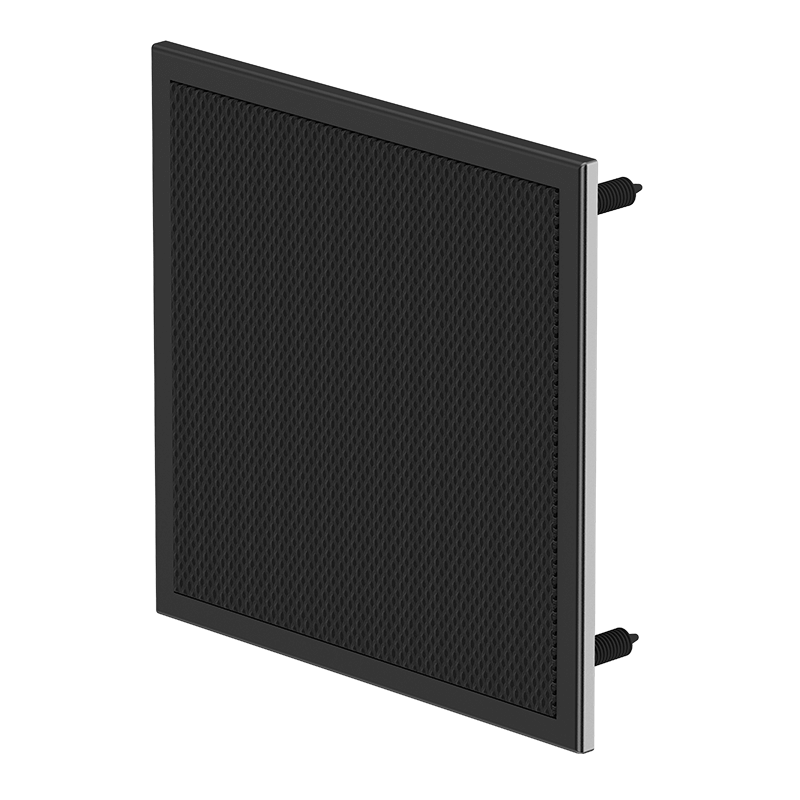

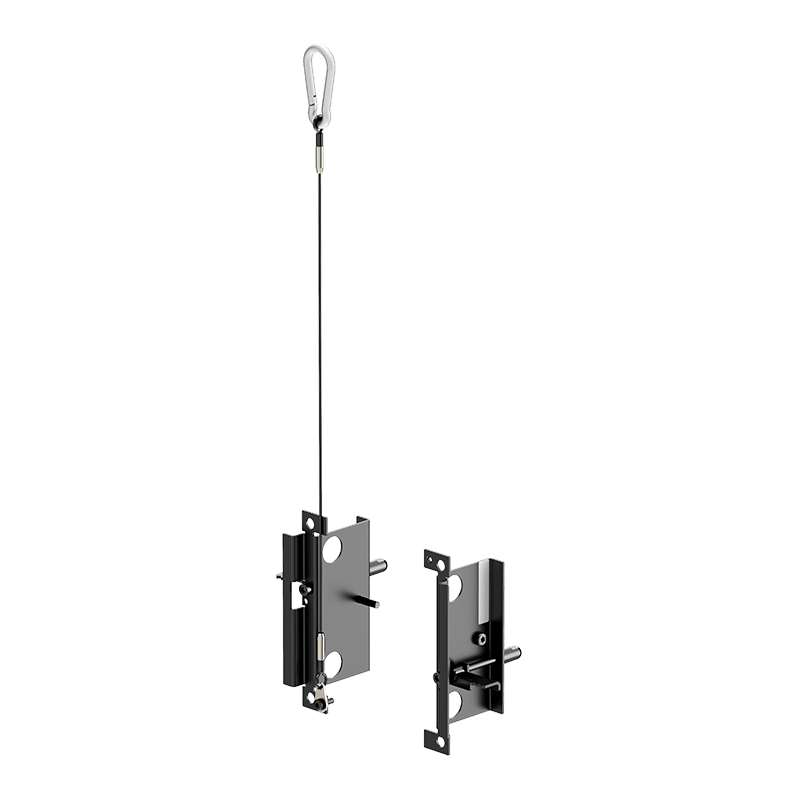

    梱包内容:X4r、X4r-inCW、X4r-Screen
  • パワーアンプ:LA7.16i/LA2Xi/LA4X/LA12X
  • 周波数特性:120 Hz – 20 kHz
  • 最大音圧レベル:116 dB
  • 指向性:110° 軸対称
  • トランスデューサー:LF: 1 × 4″、HF: 1 × 1.4″
  • 重量:1.64kg
  • 耐候性:IP55
  • 白バージョン:X4r in WallW
  • RALカラー:X4r in WallRAL

X4r in Wallについて

X4rは、最小のスペースでシームレスな設置を必要とするショートスローの用途に向けて設計された、固定設備に最適な小型の同軸システムです。密閉型キャビネットに1.4インチダイヤフラムのコンプレッションドライバーと、4インチの中低域トランスデューサーを同軸配列で搭載しています。
再生周波数帯域は120 Hzから20 kHz、最大SPLは116dB。トランスデューサーの同軸配置により全周波数帯域にわたり2次ローブのない滑らかな音色を110°の軸対称で生み出します。
内部のパッシブクロスオーバーネットワークにはカスタムフィルターを採用。L-Acousticsのアンプリファイドコントローラーが備えるL-Driveのパラメーターが、トランスデューサーの保護とリニアライゼーションを実現します。

X4rのキャビネットは、ハイグレードのバルト海バーチ材の積層合板で構成されており、優れた音響特性とメカニカル性を備えています。コンパクトで洗練されたエンクロージャーで、固定設備で収まりやすいよう奥行は10cm未満です。
ミニマムなサイズとフレキシブルなアクセサリーにより、壁面、天井への設置や、埋め込むことなど、どのような状況にも簡単に設置することができます。オプションのホワイトまたはRALプログラムにより、会場のアーキテクチャーに合わせることができます。
耐候性の高いX4rは、2つのスクリュー端子を備えており、ケーブルグランドを備えたコネクターシーリングプレートで保護することができ、IP55の耐候性を実現しているため、屋外での使用にも最適です。

アプリケーション

X4iは優れた出力と幅広いバンドワイズを提供し、大型システムを補完する理想的なフィルエンクロージャーです。X4iは、LAcousticsのサブウーハーと組み合わせることで、最高のオーディオクオリティを求める会場で、BGMシステムとしても理想的です。同軸設計と奥行の無いエンクロージャー、そしてオプションのRALカラープログラムを組み合わせることで、優れた空間的な拡がりと最低聴取距離が存在しない、建築的に困難な環境でも設置可能です。

リギング

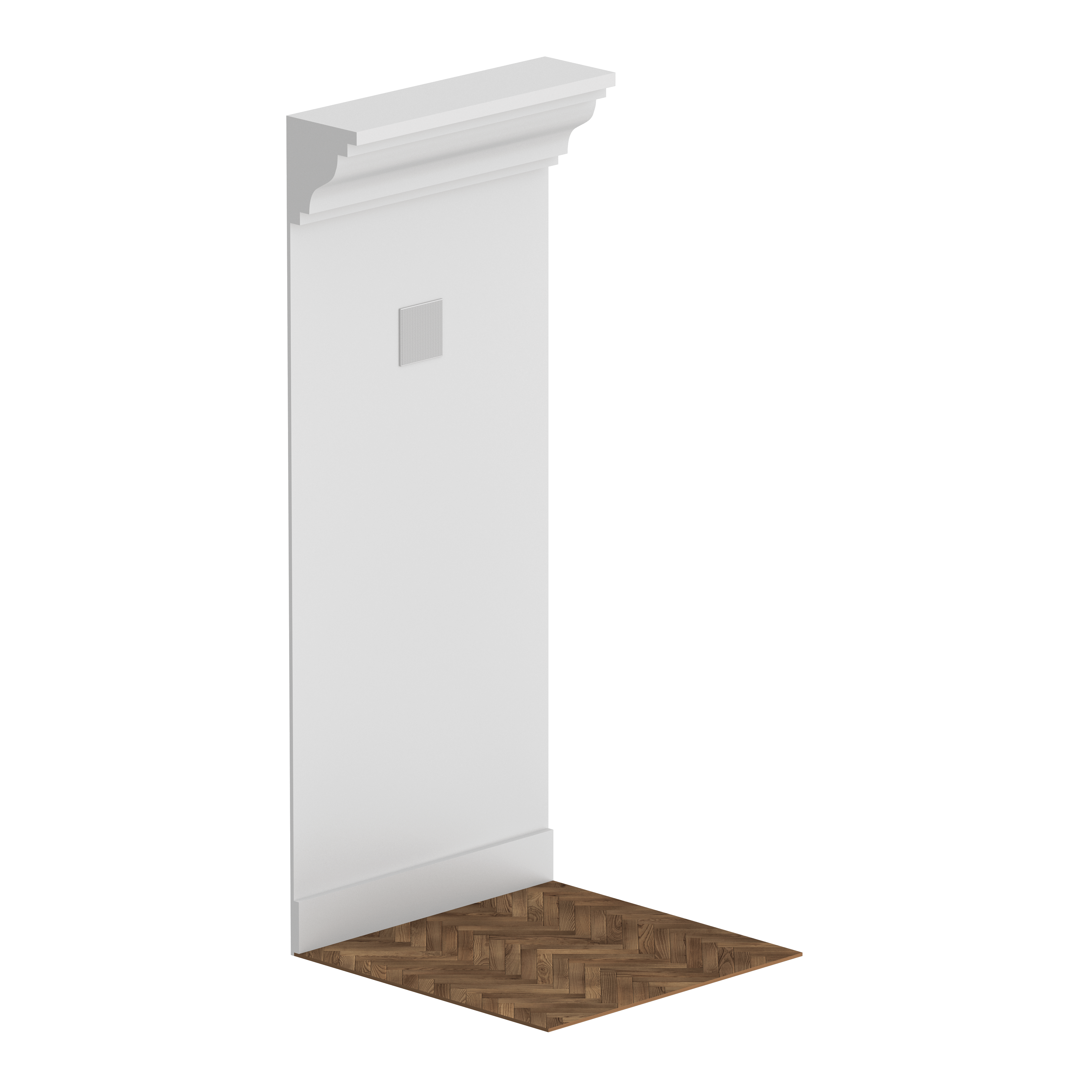

埋め込み型バージョンのX4rを壁や天井に取り付け、カスタムカラーのフロントスクリーンの奥に設置することで、スピーカーをまったく見えなくすることが可能です。

スペック

タイプ パッシブ2ウェイ同軸エンクロージャー
パワーアンプ LA7.16i / LA2Xi / LA4X / LA12X
周波数特性 (-10 dB)
120 Hz – 20 kHz ([X4])
65 Hz – 20 kHz ([X4_60])
最大 SPL1
116 dB ([X4])
110 dB ([X4_60])
公称指向角度(-6dB) 110°軸対称
トランスデューサー LF: 1 × 4 インチ ネオジウム
HF: 1 ×1.4 インチ ネオジウム コンプレッションドライバー
アコースティックロード 密閉型 エンクロージャー
公称インピーダンス 16 Ω
コネクター IN: 2-ポイントスクリュー ターミナル x 1
LINK: 2-ポイントスクリュー ターミナル x 1
ケーブルグランド付 コネクター シーリング プレート
リギングとハンドリング 無地の壁や天井に組み込むためのすべてのエレメントが付属
セーフティ スピーカーとスクリーンのセーフティテザーが付属
重量(本体) 1.64 kg
キャビネット プレミアム バーチ積層合板
フロント 防錆コーティングを施したスチールグリル
フィニッシュ ダークグレイブラウン Pantone 426C
ピュアホワイトRAL 9010
RALコードによるカスタム 特注
IP IP55²

1-クレストファクター4のピンクノイズを用いて自遊空間1m地点におけるピークレベル ([ ]内に表記されたプリセットにて)
2 – コネクタシールプレートが付いた状態
