商品概要

3D シミュレーションソフト

  • 3D音場シミュレーションソフトウェア
  • カバレージとディレイモードにおけるリアルタイムマッピング
  • 扱いやすい3Dグラフィックインターフェース
  • 複数のウインドーを一画面で表示
  • タイムアライメントのためのディレイ値をマッピング
  • サブウーハー情報の表示
  • フリーソフト
  • 対応OS:Windows/Apple

Soundvisionについて

音響シミュレーションプログラム
SoundvisionはL-Acousticsシステム(WSTラインアレイモデル・同軸ポイントソースモデル)における音響的/機械的ミュレーションをサウンドデザイナーに提供します。L-Acousticsが持つ「音源から放出された音の挙動に関するモデリング」の豊富な経験をベースとし、Soundvisionは初のリアルタイム3Dサウンドデザインプログラムとなっています。

システムカバレージの可視化と音圧算出をリアルタイムで実現
Soundvisionは複合的な要素を含む会場構成と音響システムに対して、音圧(SPL)カバレージやマッピング、ディレイカバレージ(またはマッピング)を算出します。スピーカー配置/エイミングの検討や室形状の入力は、水平ビュー(プレーン)または垂直ビュー(カット)から行います。インパクトカバレージ・SPLマッピング・ディレイの値は、受音面における直接音に基づいて算出されます。

必要な情報を提供するユーザーモード選択
マッピングモードはオーディオコンサルタントの皆様に詳細な情報を提供します。カバレージモードはツーリングサウンドエンジニアの皆様に実用的なツールを提供します。複数のスピーカーやアレイを用いたシステムで必要になるタイムアライメント情報はディレイモードで可視化できますし、ツーリングチームのリギングスタッフや固定設備施工の施工担当者様には、メカニカルデーターによる詳細なセットアップ情報を提供します。

Soundvisionオンラインデーターベース
L-AcousticsのWebサイトから入手できる「世界の会場データーベース」を利用すると、あらかじめモデリングされた会場の室形状ファイルに、自身のツーリングキットを組み込むことができます。これにより、エンジニアは会場に合わせたシステムデザインの準備・最適化を素早く行えます。Soundvisionユーザーコミュニティーへの参加者のおかげで、ロード中のエンジニアはシステムデザインと最適化のプランを、現場に到着する前に正確に予測できます。


特徴


ギグをデザインする

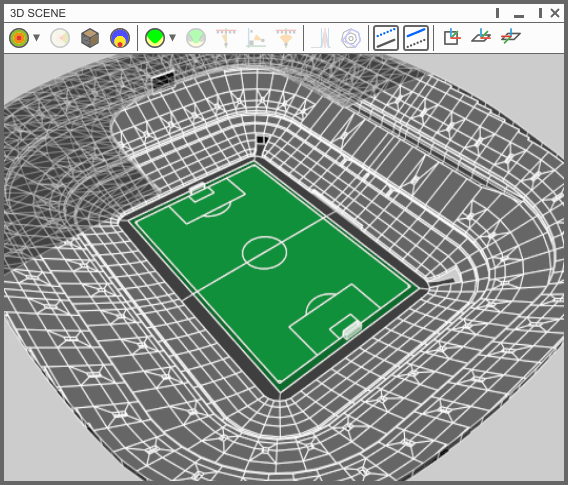

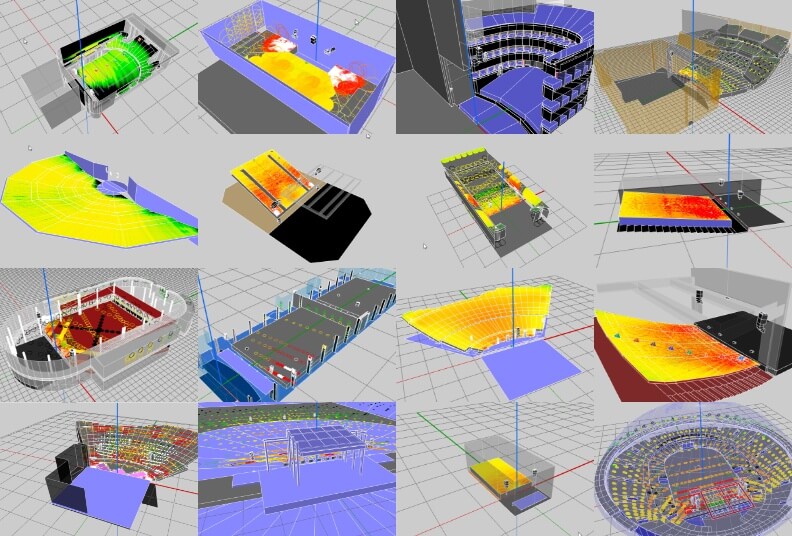

3Dモデリング
サウンドシステムの設計を開始するために、シンプルな会場モデルを作成します。また、サウンドシステム設計の精度を高めるために、高度なモデルを構築することもできます。

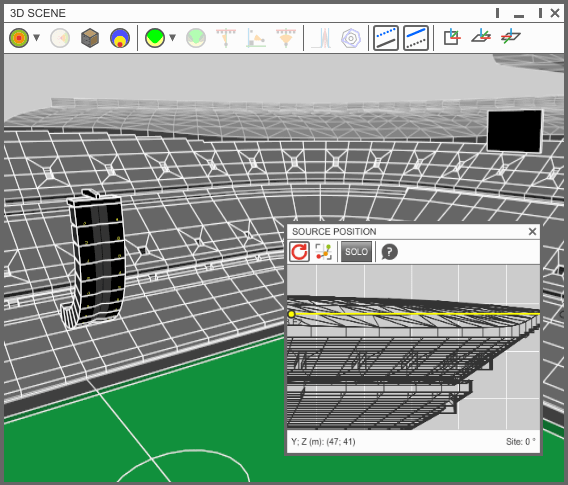

サウンドシステムを構築する
L-Acousticsスピーカー、ラインアレイ、またはサブウーハーを3D環境に配置し、聴衆全体へのシステム音圧レベル(SPL)の分布をすばやく評価します。対称関数を使用してソースを複製およびリンクします。変更を加えると、両方のソースに影響します。

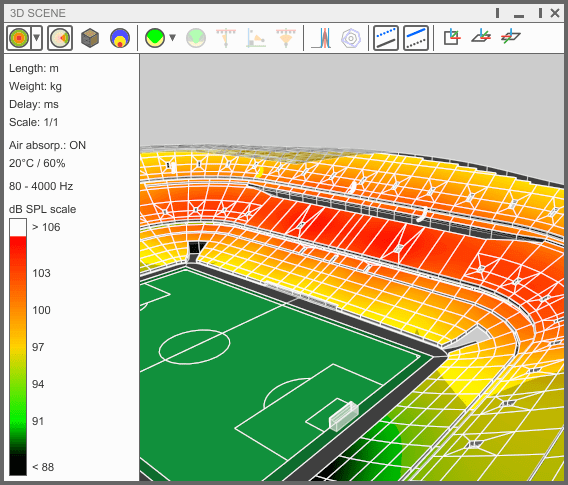

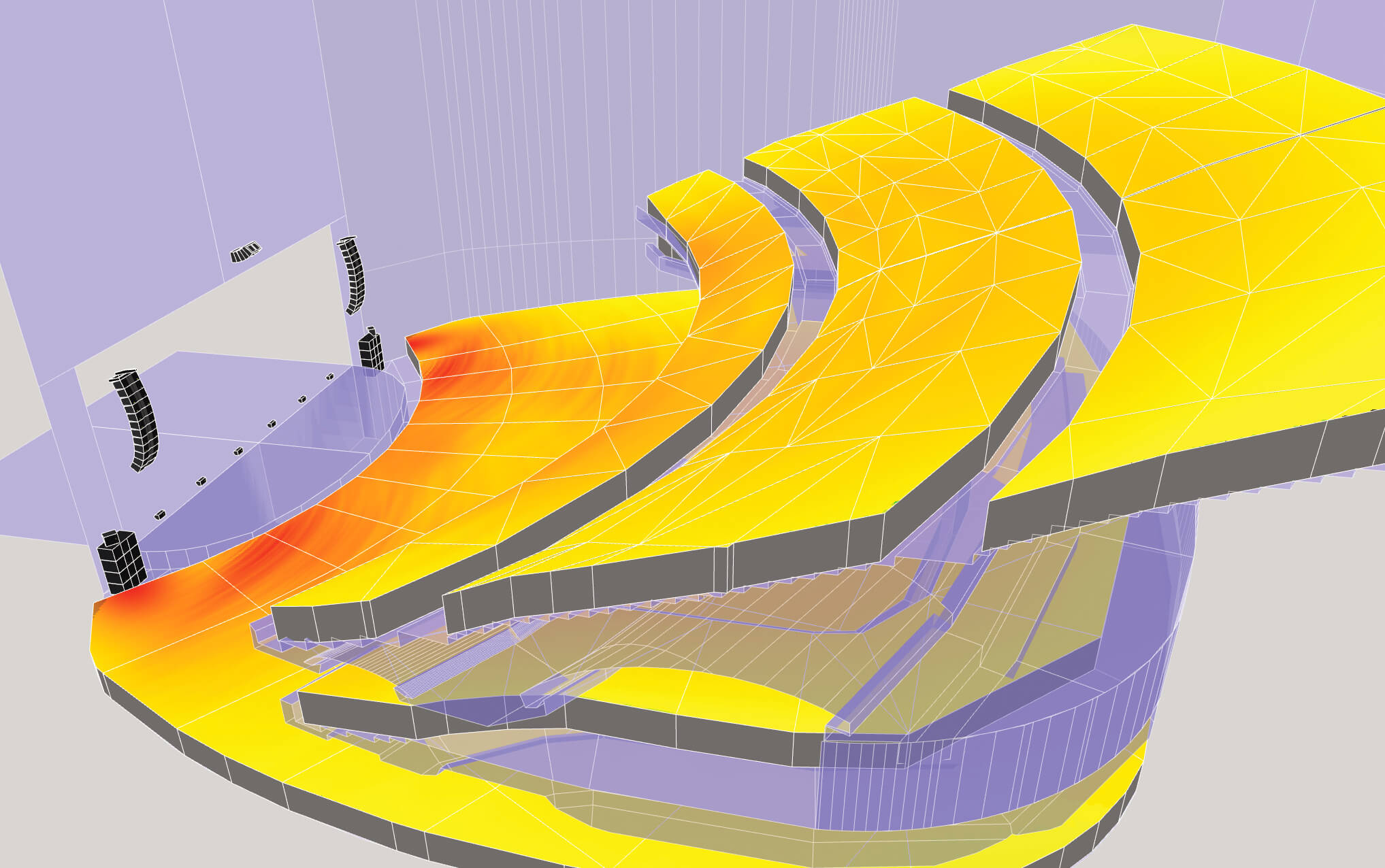

リアルタイムマッピング
スピーカー単体またはシステム全体の音圧レベル(SPL)を、選択した周波数帯域で正確に予測します。結果はdBA、dBC、dBアンウェイトで得られます。ディレイモードでキャリブレーションプロセスを準備し、ソースのアライメントを開始します。



Gigを最適化する

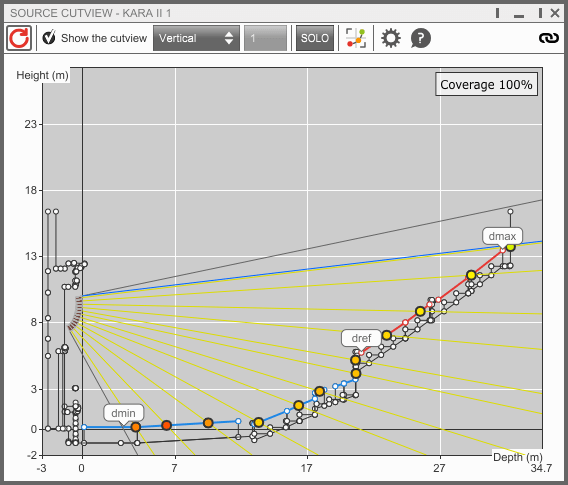

オートスプレィ(Autosplay)
ラインソースの垂直方向のカバレージを評価し、オートスプレィで最適なメカニカルアレンジを施します。SPL分布の目標を定義すると、オートスプレィがエレメント間の角度を微調整し、波面整合性とSPL分布の両方を最適化します。

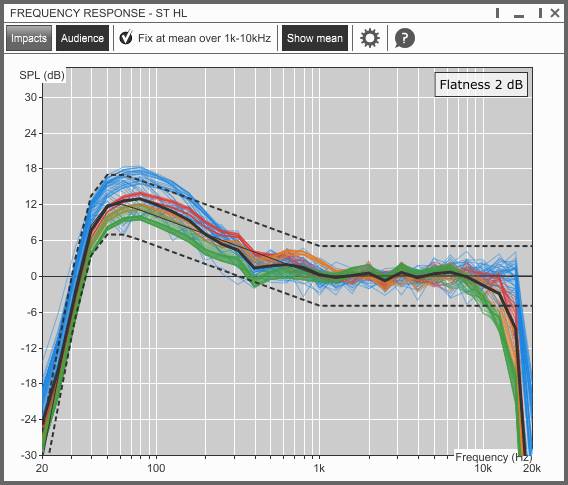

オートフィルター(Autofilter)
オートフィルターでオーディエンス全体の高域周波のレスポンスをリニアにします。高速計算により、オートフィルターはリニアフェーズFIRフィルターを使用して、限られたリソースで、定義された目標のコンターに従ってラインソースレスポンスを均等化します。現場の大気条件を調整し、実際の条件で最良の結果を得ることができます。

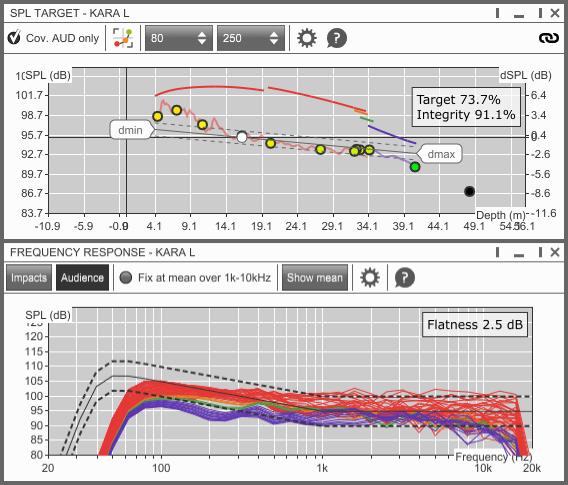

デザイン基準
Soundvisionは、設計の品質をすばやく評価するための基準と指標を提供します。スピーカーの位置、エレメント間の角度、アレイ処理、大気条件などを調整し、SPL分布や周波数レスポンスの安定性への影響を評価します。Soundvisionの結果で学習し、経験を積んでください。



ギグをインストールする

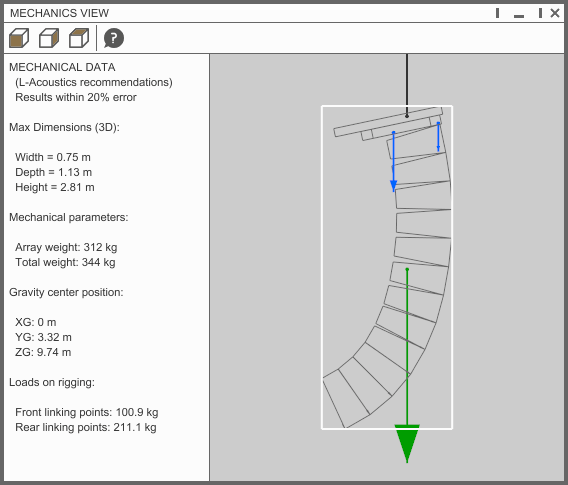

メカニカルビュー
メカニカルビューを開き、寸法、重量、荷重情報を取得し、現場での設置準備、リギングの固定、安全性の確認ができます。

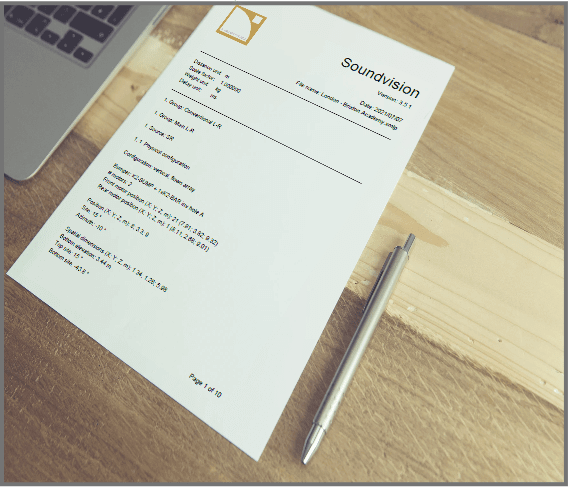

インストレーションレポート
機械的なレポートにより、現場での設置時間を短縮し、システム展開のための適切な情報を提供します。

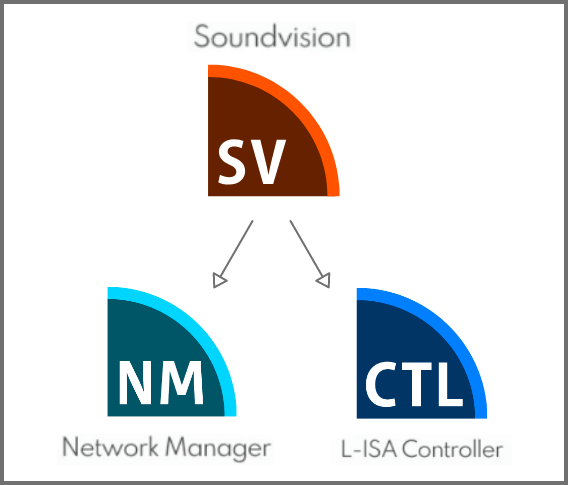

連携
SoundvisionのプロジェクトデータをLA Network ManagerやL-ISA Controllerに取り込むことで、貴重なセットアップ時間を短縮することができます。



コネクション

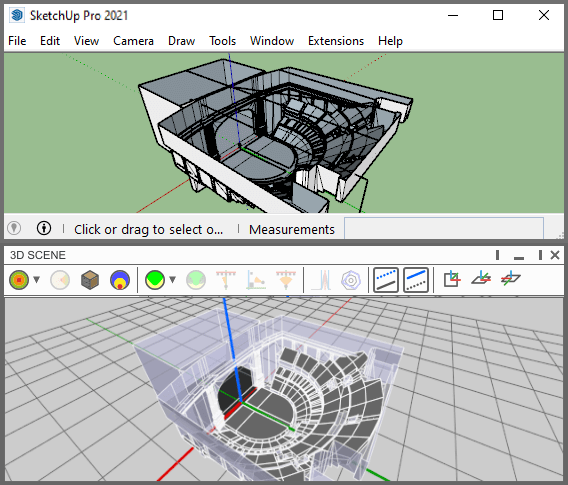

スケッチアップ(SketchUp)
スケッチアップを使って複雑な3Dシーンを作成し、SU4SVプラグインを使ってSoundvisionに直接エクスポートすることができます。

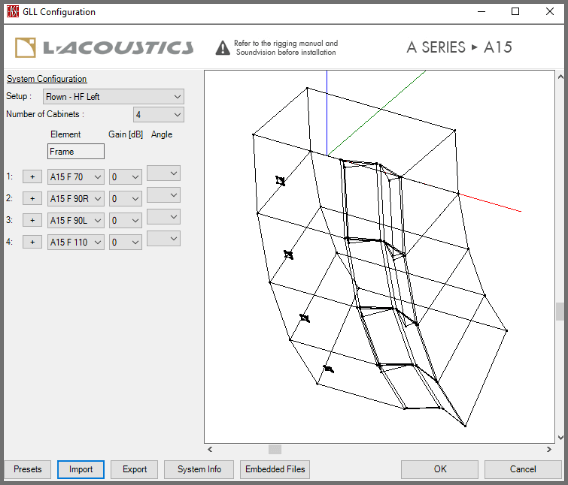

EASE
GLLライブラリを使用して、設計を正確にシミュレートします。

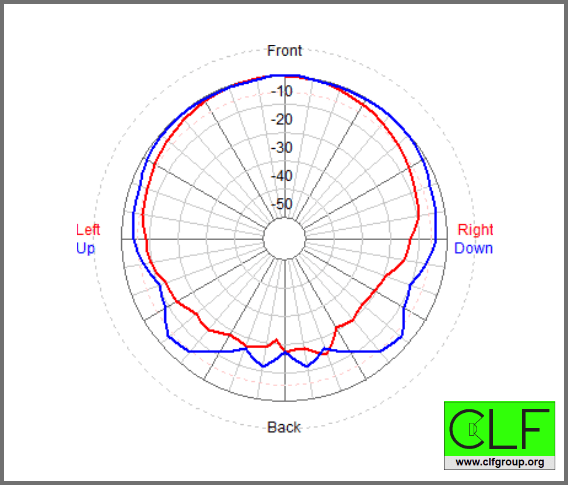

CLF
アレイ化できないスピーカーにはCLFファイルを使用し、CATTやODEONでモデリングします。



付加価値

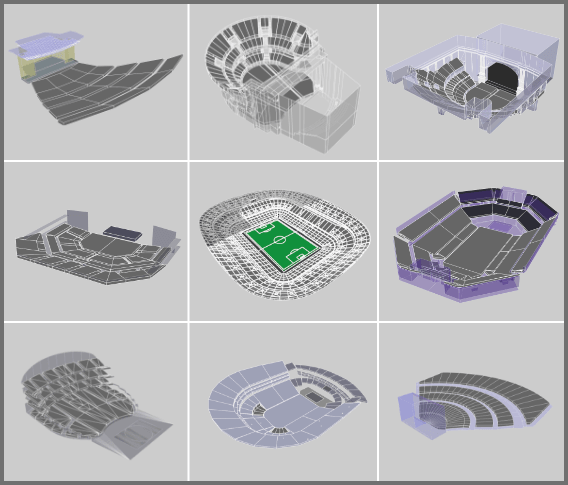

会場データベース
Soundvisionユーザーコミュニティの貢献により、Soundvisionウェブページからすぐに使える認証済み会場モデルを入手することができます。

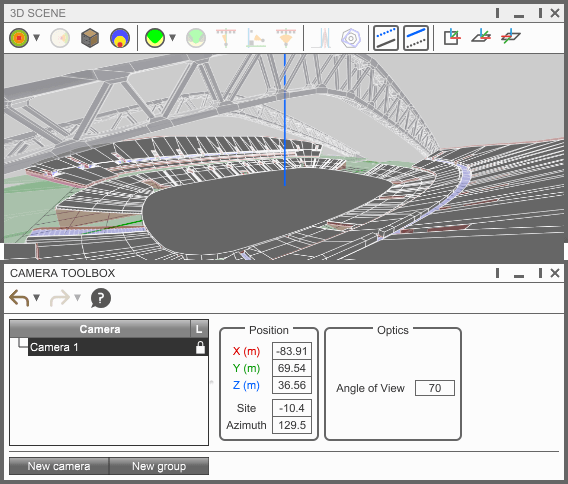

カメラツール
デザインにカメラを挿入して、複数のビューを正確にセットアップすることができます。画角機能を活用して、アーティスティックな画像を作成したり、Soundvisionのビューと実際のカメラのビューを一致させることができます。

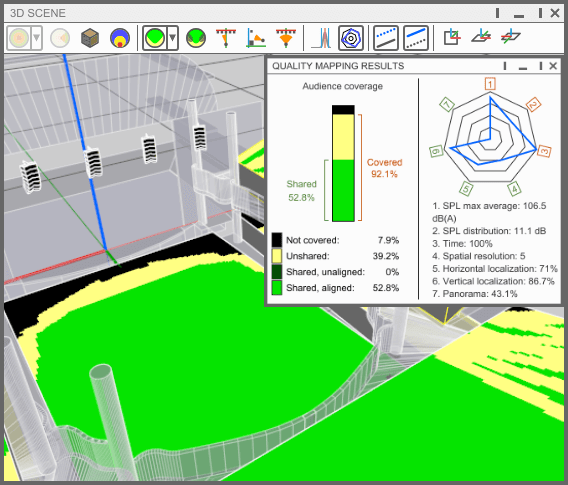

L-ISAサウンドシステムの設計
L-ISAのトレーニングを受けたエンジニアは、専用のシミュレーション機能を利用して、会場に最適なL-ISAの設計をに行うことができます。



更新履歴

Soundvision 3.12.0 – 2024 年 7月

  • すべての互換性があるエンクロージャーにプリセット選択を追加しました。
  • すべての互換性があるアンプリファイドコントローラーにカスタムプリセット機能を追加しました。

プリセットライブラリーとエンクロージャーライブラリー 7.11

  • [X8i_MO]と[X6i_MO]プリセットを更新しました。

修正した問題

  • A15-RIGBAR を使ったKS21 のメカニカル警告を更新しました。
  • ARCS Wide とARCS Focus にプルバックを使った際のメカニカル警告を更新しました。
  • パラメータが不正確な場合、X8i の機械的警告が正しく表示されない現象を修正しました。
  • Electronic settings/Contour EQ のIIR デフォルト周波数をLA Network Manager のIIR デフォルト周波数と同じにしました。
  • macOS においてソースパネル上でのソースの移動や追加が遅い現象を修正しました。
  • EASE ソフトウェアからSoundvision へのオーディエンスエリアファイルのインポート機能を修正しました。

既知の問題

推奨事項 / メカニカル警告:
以下のスタック構成では、アレイが強く押されると倒れる可能性があるため、「転倒の危険(tipping hazard)」に関する安全上の警告が発せられ ます。

  • 1 スタックのA10 Wide/Focus アレイに対してセーフティ警告が発せられる。
  • HF right で2 段スタックしたARCS Wide/Focus アレイに対してセーフティ警告が発せられる。
  • サイトアングル0°でSyva Base 上にスタックしたSyva およびSyva Low 上にスタックしたSyva に対してStability 警告が発せられる。
  • ホリゾンタルスタックしたSB10i にStability 警告が発せられる。

アレイにアクセスできないように対策を講じている場合はこの警告を無視できます。
そうでない場合は、アレイを地面に固定することを推奨します。

Autosolver とLA Network Manager の互換性:

  • LA Network Manager 3.3.1 では、Soundvision 3.9.0 以上でAutofilter が再計算されていないとAutoclimate が機能しません。
  • Autosolver は非常に深いバルコニーのようなプロファイルに対して正常に動作しない場合があります。Autosolver の結果を手動で調整して ください。

その他:

  • X6i とX8i のメカニカル警告は、他の同軸ソースの動作と一致していません。
  • WIFOTILT およびA-TILT を使用したスタックアレイの角度をレポートで正しく表示できません。
  • 3D scene において、透明度を設けたサーフェス越しの見え方は正しくありません。
  • LA2Xi およびLA4X アンプリファイドコントローラーにSYVA+LOWソースをアサインする場合、チャンネル1-2 だけにしかアサインがで きません。チャンネル3-4 はアサインできません。
  • LA Network Manager でSoundvision プロジェクトをインポートすると、LA7.16i 以外のアンプリファイドコントローラーでは極性が正し く設定されません。
  • 16 チャンネルアンプリファイドコントローラーでドライブするSYVA+LOWソースを含むSoundvision プロジェクトをLA Network Manager にインポートすると、アンプリファイドコントローラーのアサインとゾーニンググループはインポートされるが、プリセットレイ アウトとグループアサインはLA Network Manager で手動復元が必要です。
  • 16 チャンネルアンプリファイドコントローラーにアサインしたダウンフィル([KARADOWNxx] または [KARAIIDOWNxx] プリセットのソ ース)をLA Network Manager にロードするとアサインを取り込めないため、LA Network Manager で手動復元が必要です。
  • Apple M1 以上では、SPL Target ツールボックスの更新が遅くなります。

詳細は下記ダウンロード項目内のリードミーを参照ください。

推奨コンピューター

推奨するコンピューター仕様

  • オペレーティングシステム: Windows 10(64-bit)、またはMac OS High Sierra(OS X 10.13)から macOS Monterey(12)まで。
  • メモリー: 1GB以上
  • プロセッサスピード : 1.2 GHz 以上
  • ハードディスク空スペース:100MB 以上
  • ビデオカード:
    -Intel HD、Iris graphics(Intel GMA、Intel Extrema Graphicsはサポート対象外です)。
    注意:Intel HD Graphics 5500グラフィックカード(プロセッサー: i3-5005U、i3-5015U、i3-5010U、i3-5020U、i5-5200U、i5-5300U、i7-5500U、i7-5600U)搭載のPCは、ドライバーバージョンを10.18.15.4279 (インテルパッケージバージョン  15.40.7.4279以降)以上にアップデートしてください。これに満たないバージョンのドライバーはマッピング結果を正常に表示できません。

    -GeForce カードシリーズ 8 以上
    注意:次のモデルは互換性がありません: GeForce 256、GeForce 2シリーズ、3 シリーズ、GeForce 4 シリーズ、GeForce FX シリーズ、GeForce 6 シリーズ、GeForce 7 シリーズ。

    -ATI Radeon HD 2000 シリーズ以上。

  • サードパーティーソフトウェア:Adobe@ Reader@

Windows 10 および Windows 11 はMicrosoft 社の登録商標です。
Mac およびmac OS は米国および他の国で登録されているApple 社の商標です。
Adobe およびReader は、Adobe Systems Incorporated の米国およびその他の国における登録商標または商標です。

Su4sv SKETCHUPプラグイン

SU4SVは、SketchUp(MakeまたはPro)で描画した3DルームデータをSoundvisionにインポートするSketchUpプラグインです。

SU4SVの新機能

2019年6月:SU4SV v7

  • 古い機能を削除しました。

詳細はヘルプを参照してください。

パブリックリリースの履歴

  • 2019年6月:SU4SV v6
    -ドキュメントを更新しました。
  • 2017年6月 SU4SV v5
    -macOS Xに対応しました。
    -ドローイングエリアが空白の場合は、エクスポート機能を使用できません。
    -凹面機能を改善しました。
    -Hide(ハイド)したサーフェスはSoundvisionにインポートされません。
  • 2015年11月 SU4SV v4.09はシンプル化し、互換性のためにこれまでの機能のほとんどを削除しました。
  • 2011年11月30日 SU4SV v4.4
  • 2011年11月10日 SU4SV v4.3

このバージョンの詳細は、リードミー V3.0をご覧ください。

Soundvision Quick Start: 日本語翻訳(動画)

01 Tool Boxの紹介

02 3D Data Toolboxについて

03 サーフェスの作り方

04 バルコニーとレボリューションについて

05 3Dシーンのナビゲーション

06 スケッチアップからのインポート

07 ソースの作成と配置

08 ソロ・ミュート&ソース非表示

09 機械的な最適化

10 電気的な最適化

11 パフォーマンス分析

12 EQの適用

AUTOSOLVER ツール 動画
