商品概要

ロングスロー・プログレッシブ・ ラインソース

  • タイプ:16ch アクティブ プログレッシブ・カーバチャー WST
  • パワーアンプ:LA7.16/LA7.16i
  • 最大音圧レベル:155 dB
  • 周波数特性:45 Hz – 20 kHz
  • トランスデューサー:
    LC: 4 × 12ʼʼ 、LF: 8 × 10ʼʼ、HF: 8 × 3ʼʼ
  • 指向性:
    垂直:10°
    水平:4モジュール Panflex 70°/90°/110°
    内蔵型カーディオイド
  •  サイズ W x H x D:850 x 1197 x 559 mm
  •  重量:158kg
  •  耐候性:IP55
  •  RALカラー:L2RAL

L2について

L シリーズに属する L2 は、中規模から大規模のモバイルおよび設備用アプリケーション向けに設計されたフルレンジプログレッシブラインソースエレメントです。プログレッシブ・ウルトラデンス・ライン・ソース(PULS)技術に基づき、L2は音響性能、パワー対サイズと重量比、設置の容易さにおいて、これまでにないコンビネーションを実現しています。

DOSCウェーブガイドに搭載された8個の3インチ・コンプレッション・ドライバー、8個の10インチ・ドライバー、4個の12インチ・ドライバーを側面に配置し、LFコンターを強化した広い帯域と高い出力能力を実現しています。LA7.16(i)が提供する16チャンネルのDSPとアンプ、そしてコンポーネント間の近接性を確保した高密度な単一エレメントの組み合わせは、かつてないレベルのコントロールと音の一貫性を生み出します。

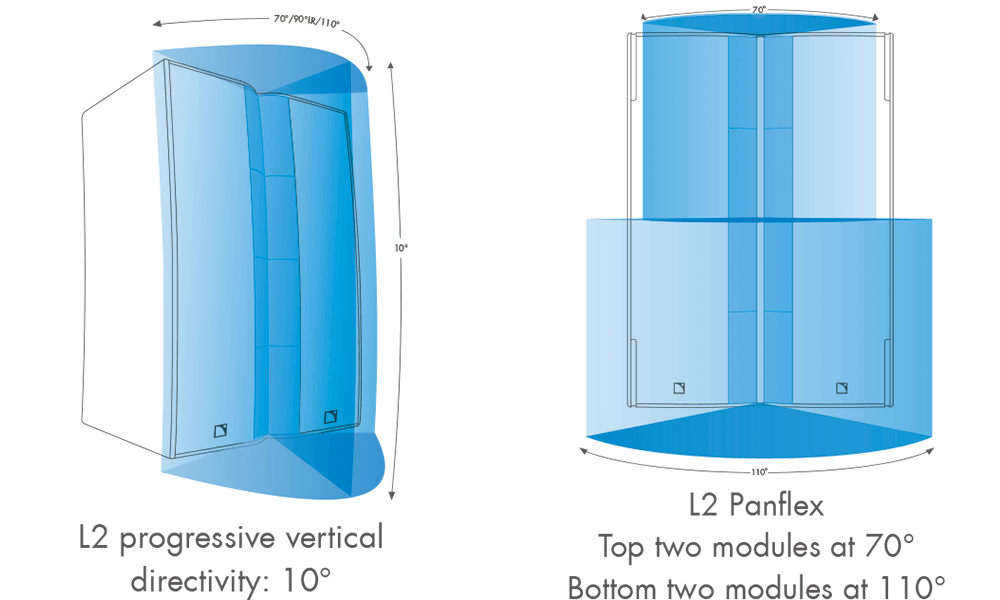

L2は、10°の垂直制御を可能にするプログレッシブな メカニカル配列で、水平方向のカバレージの柔軟性を高めるために、ユーザーが調整可能なPanflexTMのモジュールを4つ備えています。

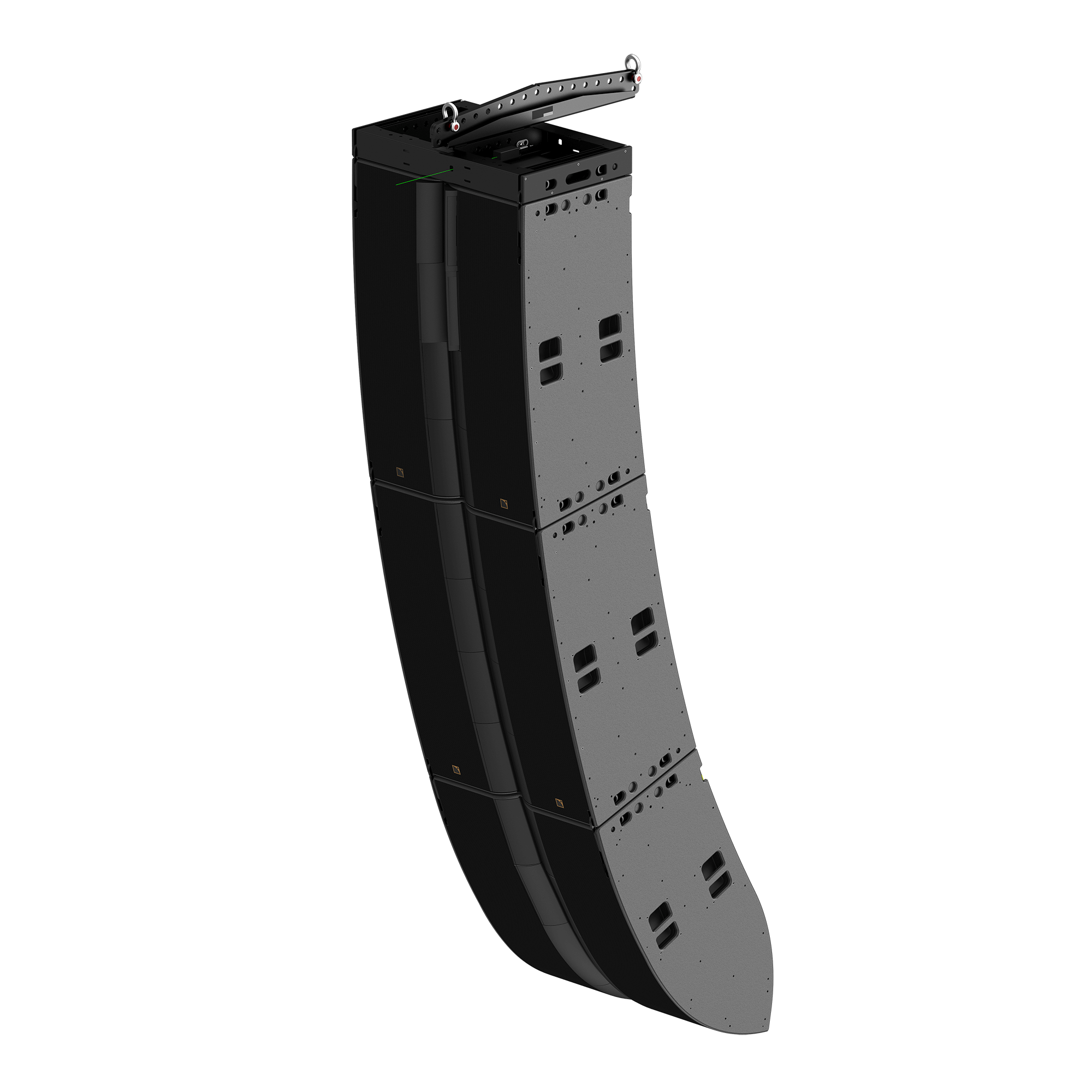

最大4台のL2、または3台のL2と1台のL2Dを組み合わせることができ、キャプティブ・リギング・システムにより、自動的にしっかりとロックされた固定 Jシェイプのラインソースを形成します。エレメント間の角度がないため、セットアップを間違えることがなく、作業スピードも大幅にアップします。サイズと運搬用アクセサリーの組み合わせにより、現場での設置が容易になり、トラックや 倉庫での保管スペースを削減することができます。

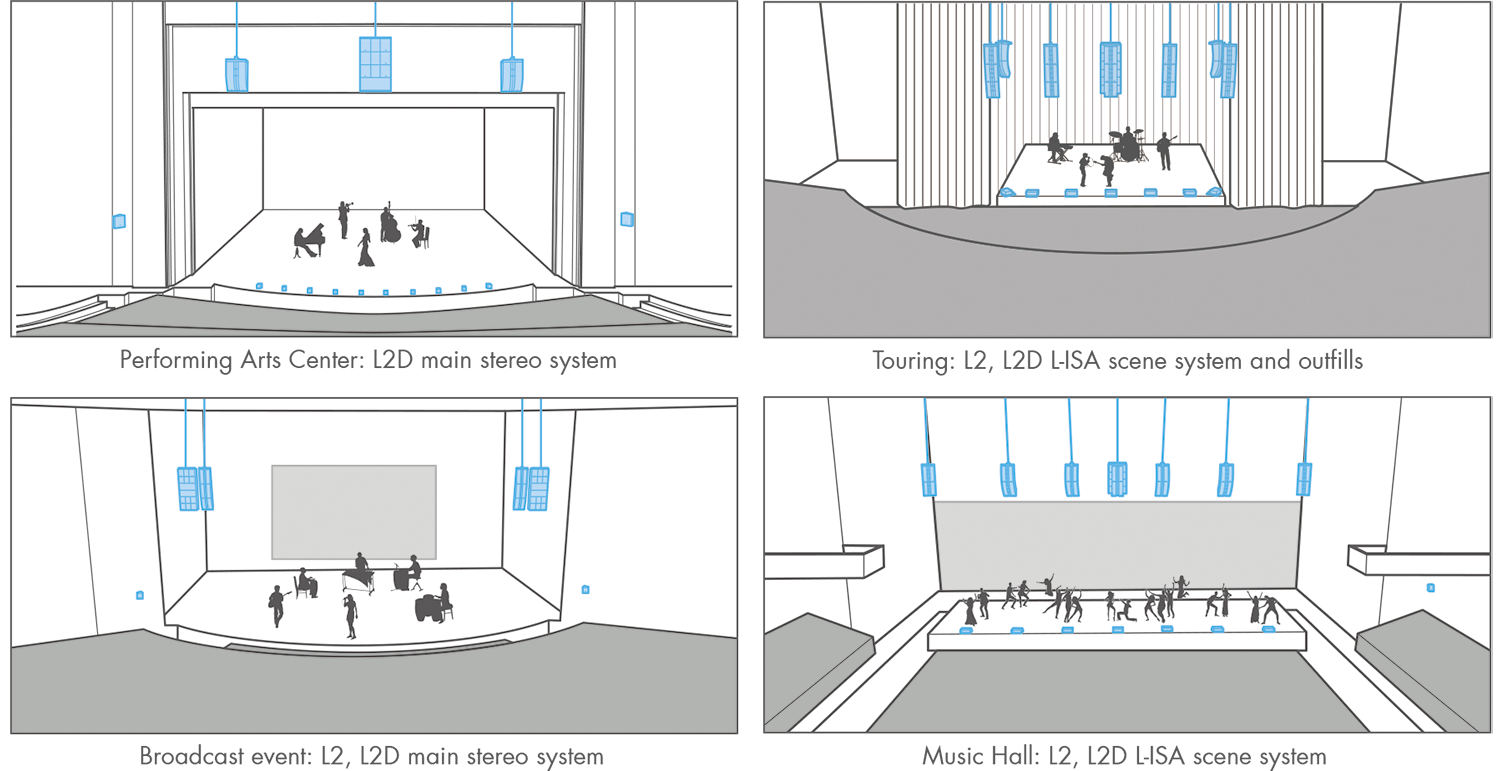

アプリケーション

L2およびL2Dは、単体、またはKS28サブウーハーと組み合わせて、中規模から大規模の設備、モバイルやツアー用途に対応することができます。L2およびL2Dは、すべての寸法を最小限に抑え、コンサートレベルの性能を提供し、すべての周波数にわたって優れた指向性制御を確保するように設計されています。スペースや視線の制限がある会場、ハウリングマージンの確保、最小の労働力やと運搬を求められるツアーに最適です。

リギング/トランスポート

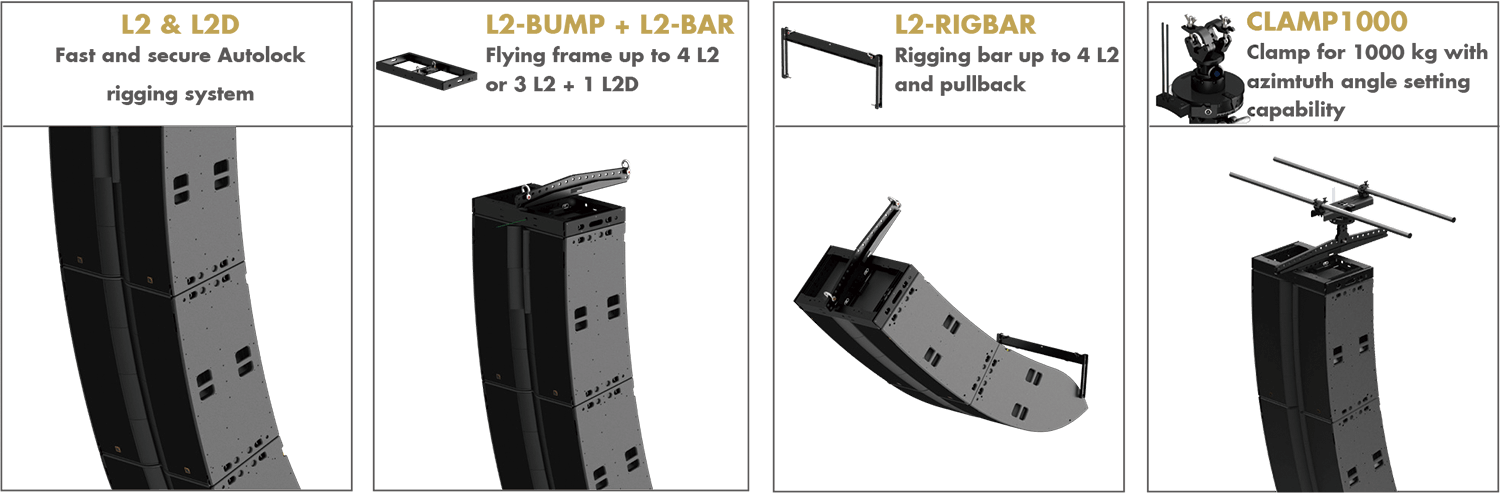

L2およびL2Dは、外部ピンや エレメント間の角度が不要なオートロック・リギング・システムを統合しています。仕込みとバラシ作業が大幅に簡略化・高速化され、アレイ曲率の設定も間違えることがないため、システム配備に必要な時間とリソースを大幅に削減することができます。

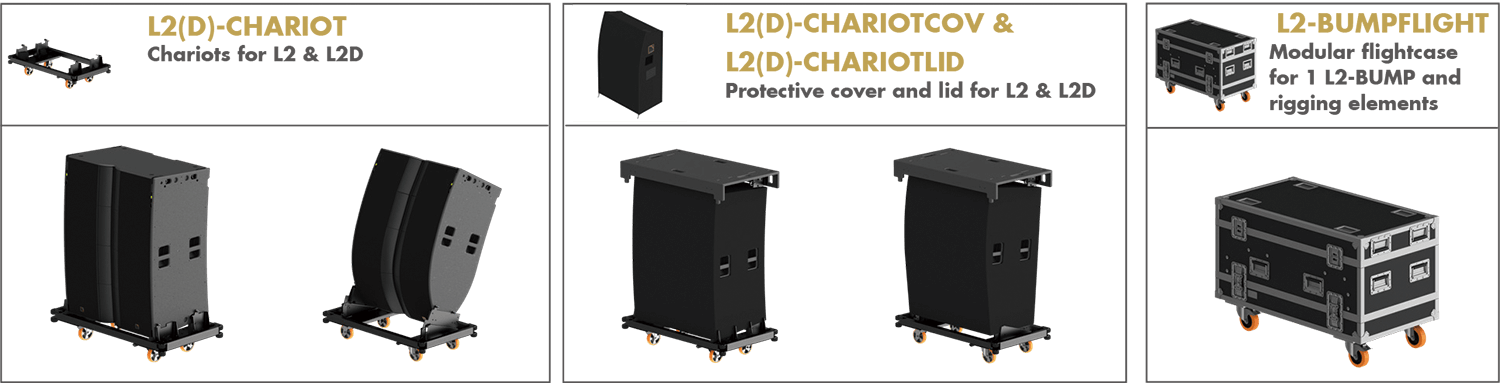

L2とL2Dはそれぞれ専用のシャリオット、L2-CHARIOTとL2D-CHARIOTで運搬・保管が可能で、専用カバーで保護することができます。 シャリオットは、K2-JACKS と組み合わせて使用すると、スタッキング プラットフォームとしても使用できます。L2-CHARIOTLIDは、トラックや倉庫で物を積み重ねる際に、丈夫で平らな面を提供します。専用フライトケースは、L2-BUMPやその他のリギングエレメントの保管・運搬を容易にします。これらのアクセサリーはすべて、トラックや倉庫のスペースを大幅に削減し、L2およびL2Dの保管や運搬にかかる負担を軽減するように設計されています

スペック

タイプ 16 ch・アクティブ  プログレッシブ カーヴァチャーWST
パワーアンプ LA7.16/LA7.16i
周波数特性 (-10 dB) 45 Hz – 20 kHz ([L2_70])
最大 SPL1 フルエレメント:155 dB ([L2_70])
ファーストモジュール:147 dB ([L2_70])
公称指向角度(-6dB) 垂直 : 10° プログレシブ 指向性パターン
水平 : 4 x Panflexモジュール70°/110° か 90° 非対称
一体型カーディオイド/スーパーカーディオイドパターン
トランスデューサー LC: 4 × 12 インチ ネオジウム コーン ドライバー
LF: 8 × 10 インチ ネオジウム コーン ドライバー
HF: 8 × 3 インチ ネオジウム コンプレッション ドライバー
アコースティックロード LC/LF: バスレフ、L-Vents
HF: DOSC ウェーブガイド、 PanflexTM
公称インピーダンス LC/LF/HF : 8 Ω/8 Ω/8 Ω
コネクター 1 × 37ピン オスコネクター(32ピンのみ使用)
リギングとハンドリング L2Dと互換性のあるフラットフィット4点 格納リギングシステム
重量(本体) 158 kg
キャビネット プレミアム バルチックバーチ/ブナ積層合板
フロント コーティングされたスチールグリル
音響透過性3Dファブリック
リギング コンポーネント ハイグレード・スチール 耐食処理
フィニッシュ ダークグレイブラウン Pantone 426C
IP IP55

1-クレストファクター4のピンクノイズを用いて自由空間1m地点におけるピークレベル([ ]内に表記されたプリセットにて)
