商品概要

AVBプロセッサー/メジャーメントプラットフォーム

■ ディレイ・ダイナミックスを備えたEQステーション
■ LA Network Managerに完全統合
■ マルチチャンネル対応 音響測定プラットフォーム
■ タイムアライメントが施されたリダンダント信号分配
■ AVB・AES/EBU・アナログのオーディオ ブリッジ
■ オフラインで動作するディレイファインダーとEQ
■ 4バス・マトリクス ルーティングとミキシング
■ 20入力・18出力構成

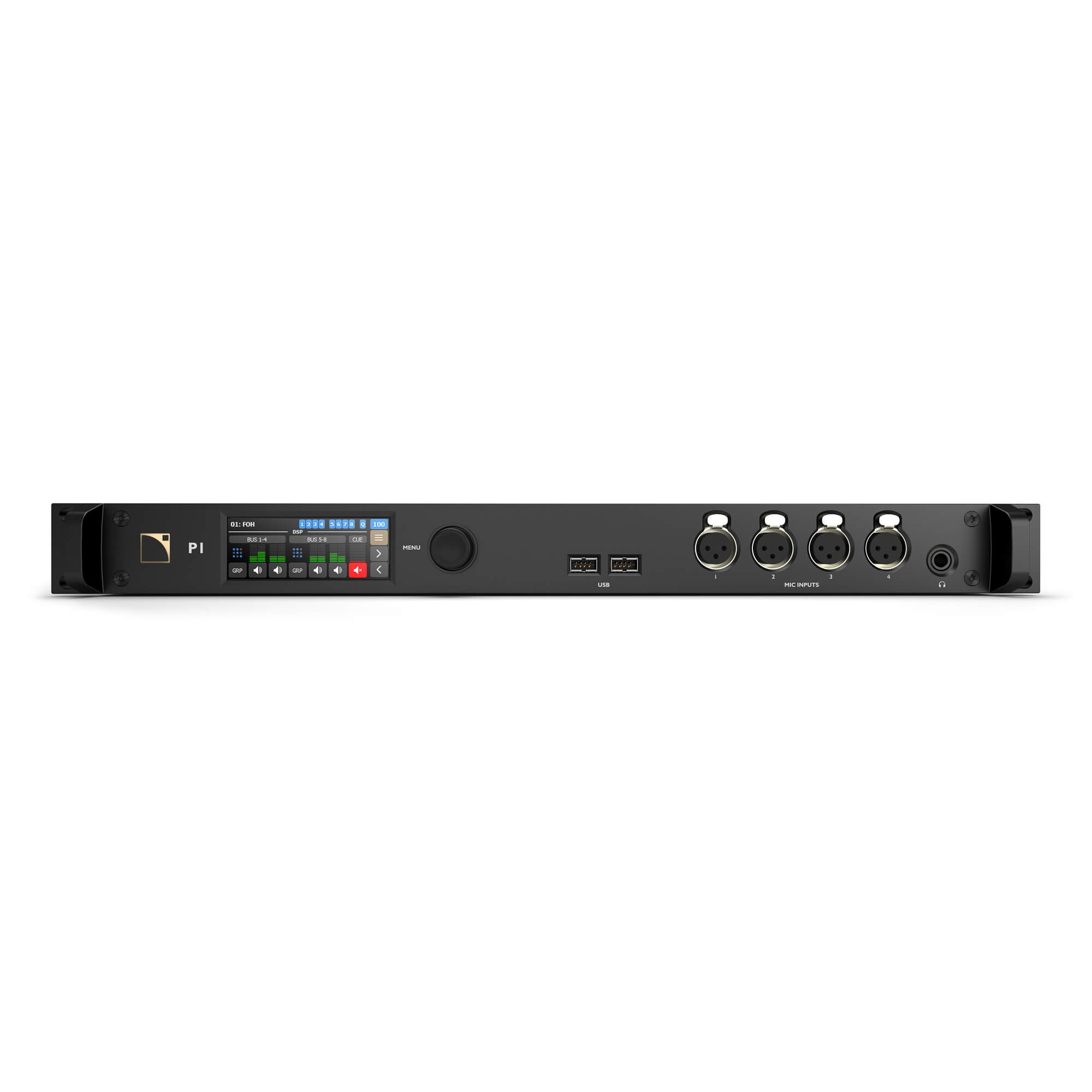

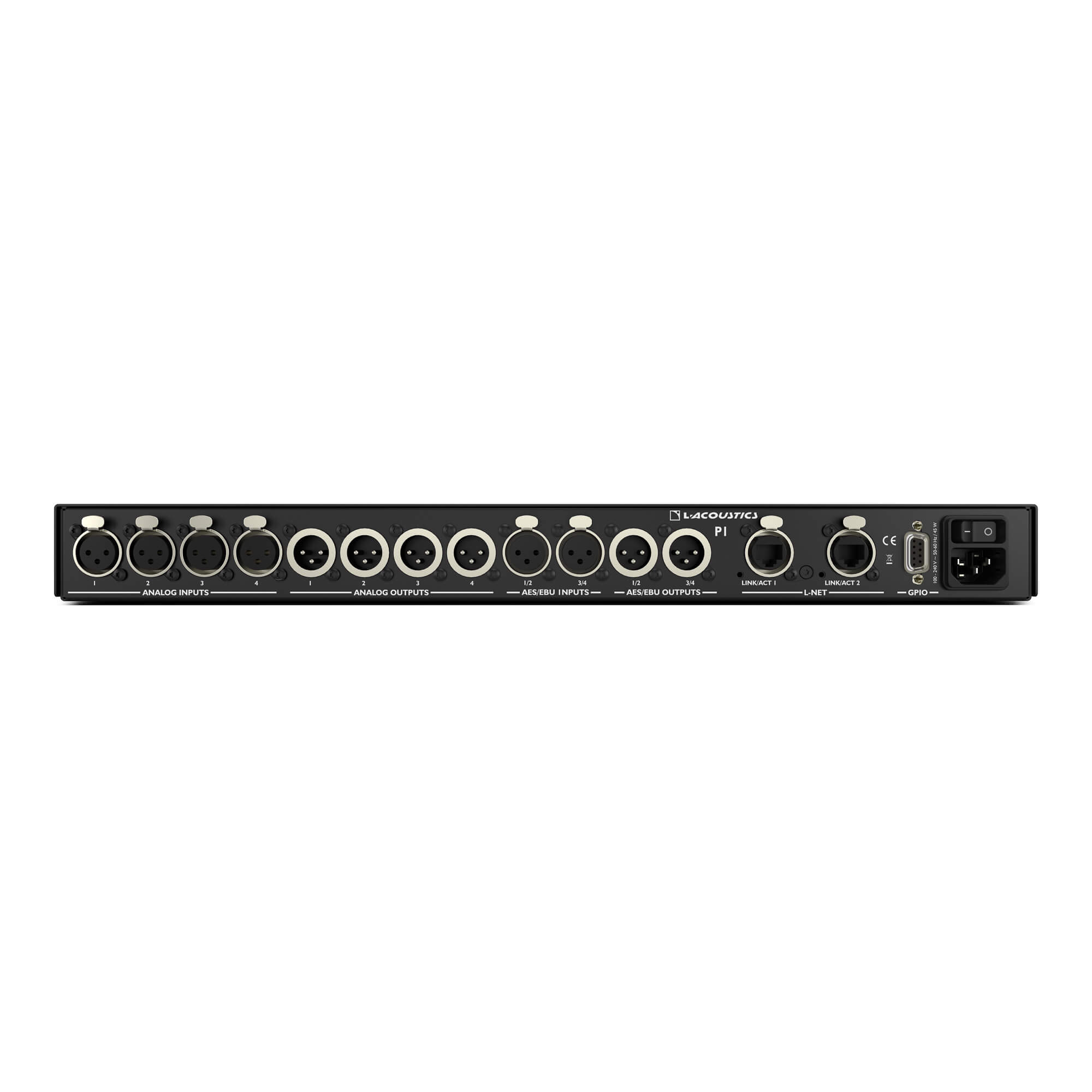

P1について

P1は、ディレイ・ダイナミックスを備えたEQステーション、オフラインで動作するディレイファインダーとEQを1台のユニットに組み込んだ、マルチチャンネル対応 音響測定プラットフォームです。

P1を使用すると、AVB・AES/EBU・アナログオーディオにタイムアライメントを施したリダンダント信号分配のブリッジングが可能になります。このプロセッサーは20入力・18出力の構成で4バス・マトリックス ルーティングとミキシングを備えています。

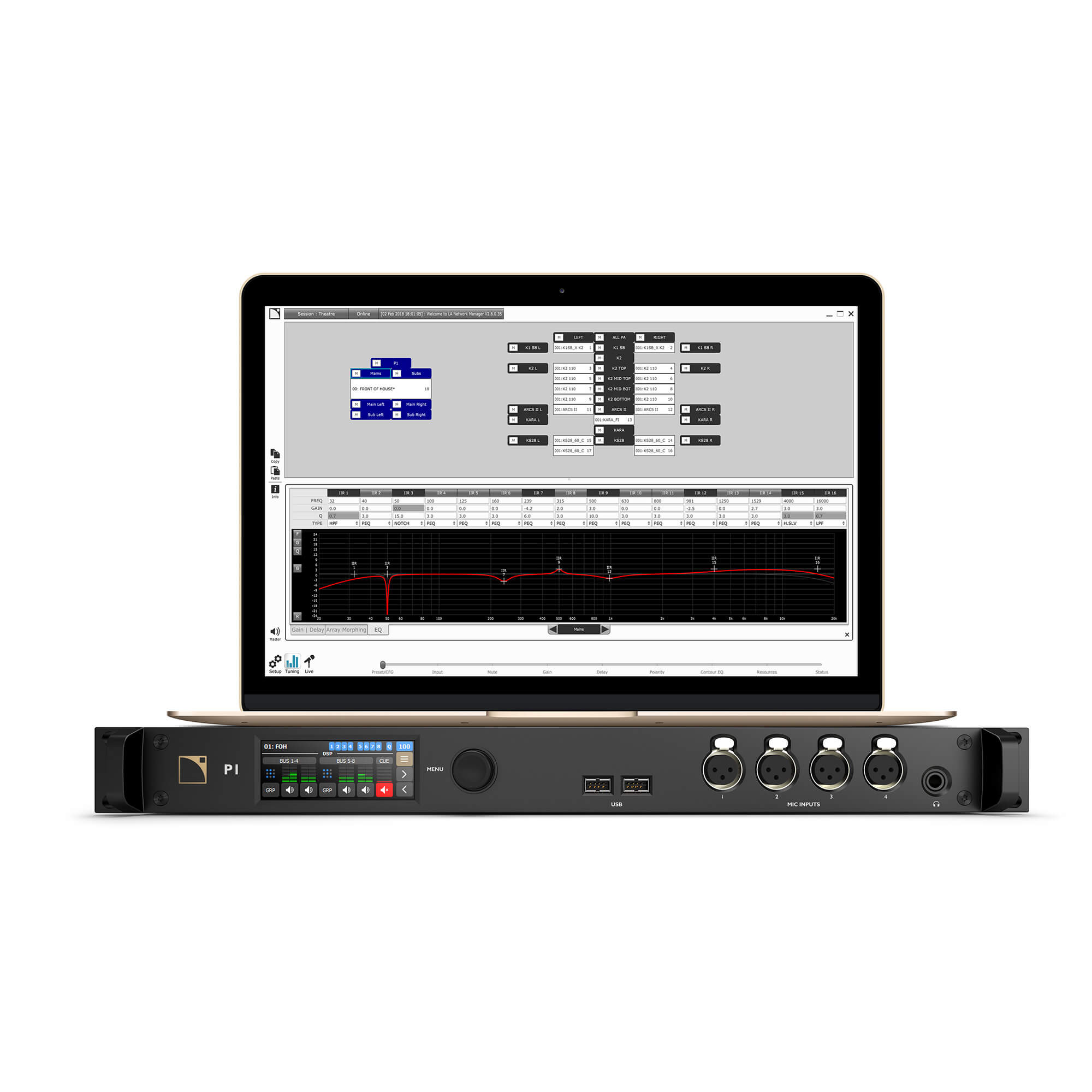

P1のコントロールとモニタリングはフロントパネルのユーザーインターフェイスから操作でき、LA Network Managerに完全統合されています。

スペック

全般
動作電圧 100 V ( ±10%), 50-60 Hz
動作温度 0 °C ~ 50 °C
ネットワーク オーディオ I/O
規格 AVB, IEEE 1722, IEEE 1722.1
ストリームのインプット/アウトプットの数 2/2
サポートされているストリーム形式 IEC 61883-6 AM824, AAF PCM32
サポートされているサンプリング周波数 48 または 96 kHz
サポートされているチャンネル数 (入力ストリームまたは出力ストリーム) 1 ~ 8
チャンネル選択 最大8 チャンネル
アナログライン 入力
ライン入力数 4
入力インピーダンス 22 kΩ バランス
最大入力レベル +22 dBu
周波数特性 ±0.1 dB (10 Hz – 20 kHz)
A/D 変換 32-bit/96 kHz で動作
入力ダイナミックレンジ 125 dB(-60 dBfs、Aウェイト、20 kHzバンドワイズ)
ディストーション THD+N レシオ 0.0005%、1 kHz、12 dBu (最大出力から-10 dB)、 20 kHz バンドワイズ
チャンネルセパレーション > 120 dB (1 kHz)
アナログライン 出力
出力インピーダンス 100 Ω バランス
最大出力レベル +22 dBu
周波数特性 ±0.1 dB (10 Hz – 20 kHz, load > 600 Ω)
出力ダイナミックレンジ 125 dB (-60 dBF、 A ウェイト、20 kHz バンドワイズ )
ディストーション THD+N レシオ 0.0005%、1 kHz、 0dBFS、 20 kHz バンドワイズ
チャンネルセパレーション > 120 dB (20Hz – 20kHz)
アナログ マイク/ライン 入力
マイク入力数 4
入力インピーダンス 2.4 kΩ バランス
最大入力レベル +22 dBu (0 dB gain時)
A/D 変換 24-bit/96 kHz で動作
周波数特性 ±0.15 dB (20 Hz – 20 kHz ゲイン0 dB 時)
入力ダイナミックレンジ 118 dB (-60 dBFs、A ウェイト、 20 kHz バンドワイズ、プリアンプ ゲイン0 dB 時)
ゲインレンジ 0 dB から +60 dB 3 dBステップ
ハイパスフィルター 40 Hz、12 dB オクターブ (二次オーダー)
ファンタム電源 +48 V (各チャンネル 最大10 mA)
ディストーション THD+N レシオ 0.0007%、1 kHz、12 dBu (最大10 dB 以下)、 20 kHz バンドワイズ 、ゲイン0 dB 時
ヘッドホン
ミニマム ロード 32 Ω
ディストーション THD+N レシオ 0.004%、1 kHz、 -10 dBFs、 20 kHz、Aウェイト、 600 Ω 負荷時
AES/EBU 入力
入力数 2 (4 オーディオ チャンネル)
規格 AES/EBU (AES3) または S/PDIF (IEC 60958 Type II)
サポートされている サンプリング周波数 (Fs) / ワード長 44.1、48、88.2、96、176.4、192 kHz (16、18、20、24ビット時)
AES/EBU 入力 サンプル レート コンバーター (SRC)
サンプル レート 変換 24-bit/96 kHz で動作
ダイナミックレンジ 140 dB
ディストーション THD+N < -120 dBfs
バンドパスリップル ±0.05 dB (20 Hz – 40 kHz、 96 kHz)
AES/EBU 出力
出力数 2 (4 オーディオ チャンネル)
規格 AES/EBU (AES3) または S/PDIF (IEC 60958 Type II)
サンプリング周波数 (Fs) / ワード長 96 kHz / 24 bits
シグナル ジェネレーター
信号のタイプ 正弦波、 サインバースト、 20 Hz – 20 kHz スイープ、ホワイトノイズ、ピンクノイズ
ピークレベル -75 ~ 0 dBFS 0.1 dB ステップ
メディア プレイヤー
対応ファイル形式 .wav、.flac、.m4a、.caf、.aif、.aif
対応オーディオ形式 PCM、FLAC、ALAC、 44.1 kHz ~ 192 kHz、 16 ビット ~ 24 ビット、 モノ または ステレオ
ステレオ出力 24-bit/96 kHzで動作、 (高品位オートマチックSRC if Fs ≠ 96 kHz)
GPIO
入力/出力 1 アイソレート、フローティング
1 リファレンス・シャーシグランド
レイテンシー
入出力間のパススルー遅延 0.5 ms アナログまたはAES/EBU入力からアナログまたはAES/EBU出力まで
DSP遅延 0.37 ms
LA4X/LA12X/P1へのリダンダント信号分配におけるタイムアライメント AES/EBUとアナログチェインは常に有効。ユーザー選択によりAVBにアライン
リモートコントロール
ネットワーク接続 デュアルポート・ギガビット・イーサネット・インターフェース
L-Acoustics リモートコントロールソフトウェア LA Network Manager
物理データ
高さ 1U
重量 3.7 kg
保護等級 IP3x

寸法図
