商品概要

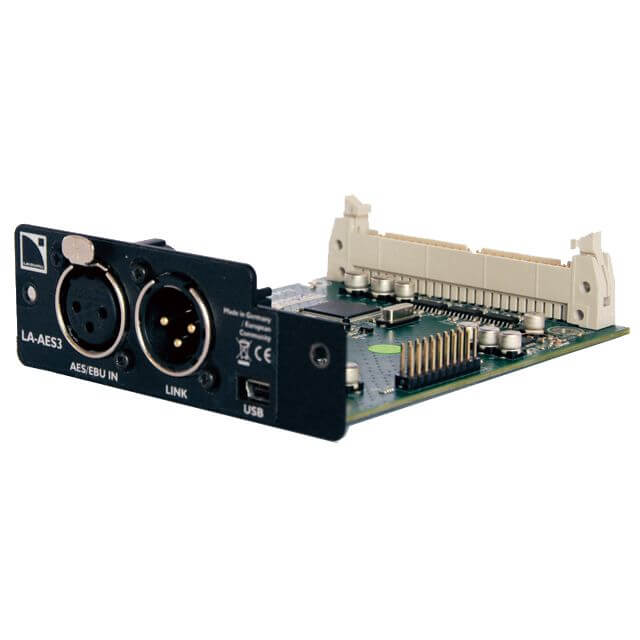

LA4jp / LA8jp 用 AES/EBU インプットカード

LA-AES3はLA4jpまたはLA8jp用の拡張オプションです。1 つのAES/EBU入力と1つのAES/EBUスル―ポート(リンク)を搭載し、デジタルミキシングデスクやデジタルオーディオ分配ネットワークとの接続によるデジタル伝送システムの構築を実現します。

スペック

仕様
● 1 x AES/EBU インプット:AES3 (AES/EBU) と IEC 60958 Type II (S/PDIF)規格に適合。 ESD 保護。 入力信号を
  AES/EBUからアナログへシームレスに自動切り替え可能
● 高品質サンプルレートコンバーター搭載
● 適合サンプリング周波数(Fs) = 44.1 kHz – 192 kHz。調整用ゲイン: -12dB から+12dB まで0.1 dB ステップ
● 1 x AES/EBU スルー:フェイルセーフ・リレー付電子バッファー。ESD 保護

AES/EBU入力からアナログフォールバック入力への自動切り替え
● 自動切替条件 : クロック未検出、ロック外れ、不正な音声データー(バリディティビット)、CRCエラー、
  バイポーラエンコーディングエラー、データースリップ
● 伝搬遅延時間の固定:可能
● AES / EBU入力への復帰 : ユーザーによる手動操作

オーディオ仕様
● 適合入力サンプリング周波数: 44.1 kHz – 192 kHz
● 適合ワード長: 16, 18, 20, 24 ビット
● SRC出力: 24 bits/96 kHz
● SRCダイナミックレンジ: 140dB
● SRC THD + N: < – 120 dBfs
● SRC パスバンドリップル: ± 0.05 dB (サンプリング周波数96kHz時、20 Hz – 40 kHz
● アンプリファイア伝搬遅延時間:  3.4 ms または 3.9 msの固定値、適合入力サンプリング周波数において一定

外観
● H x W x D: 34 x 90 x 115 mm
● 重量: 0.112 kg
● 仕上げ: ブラック、アンスラサイトグレー

コネクター
● AES/EBU input: 1 x ノイトリック XLR3 メス
● AES/EBU link: 1 xノイトリック XLR3 オス
