商品概要

ハイパフォーマンス・コアキシャルスピーカー

  • タイプ:パッシブ 2-Way
  • パワーアンプ:LA2Xi/LA4X/LA8jp/LA12X
  • 周波数特性:59 Hz – 20 kHz
  • 最大音圧レベル:136 dB指向性:H × V: 60° × 90° 対称
  • トランスデューサー:LF: 1 × 12ʼʼ バスレフ、HF: 1 × 3ʼʼ コンプレッション
  • サイズ W x H x D:430 × 496 × 375 mm
  • 重量: 20kg
  • 耐候性:IP43
  • 白バージョン:X12W
  • RALカラー:X12RAL
  • 耐候性バージョン:X12WR
  • 耐候性 白バージョン:X12W WR
  • 耐候性バージョンRALカラー:X12RAL WR

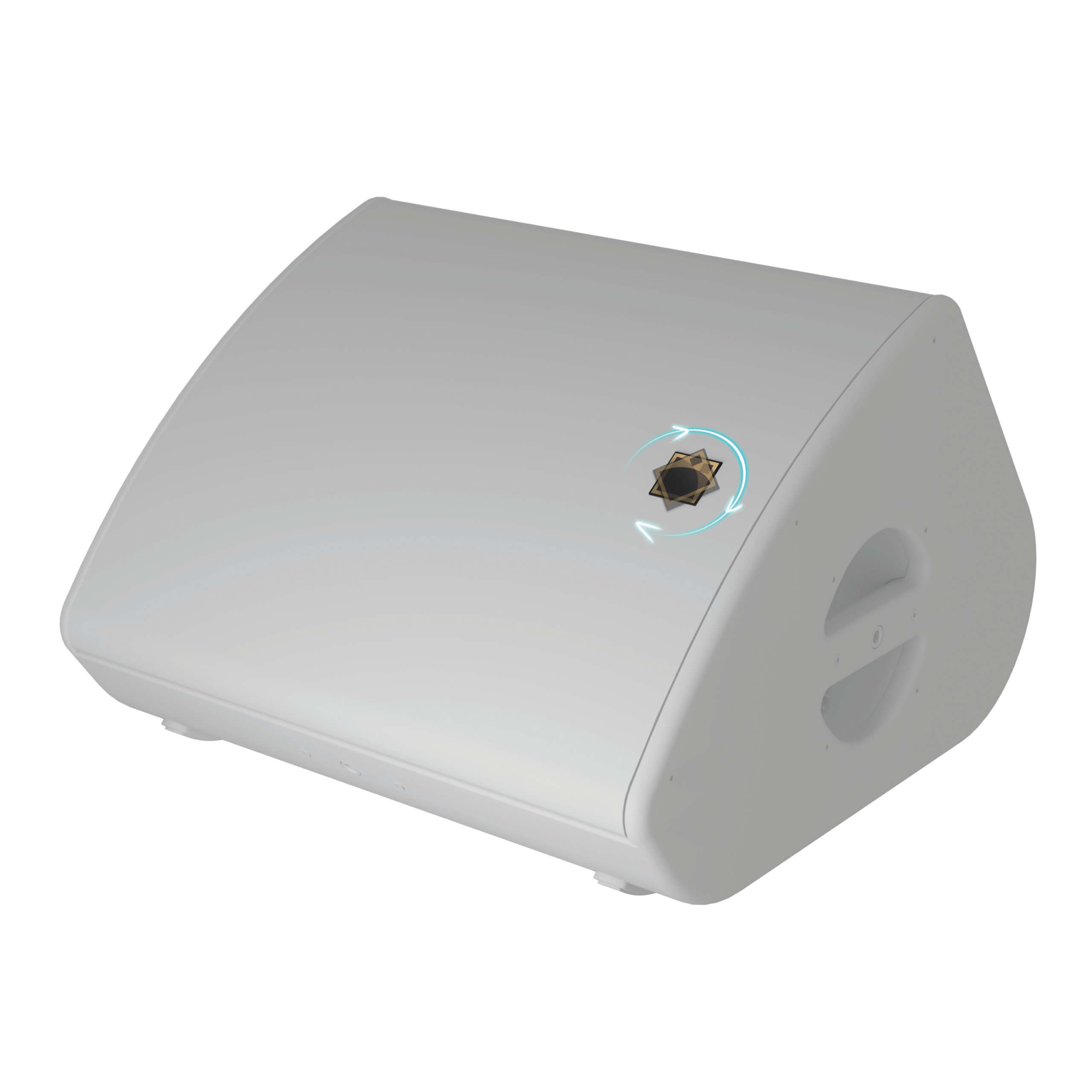

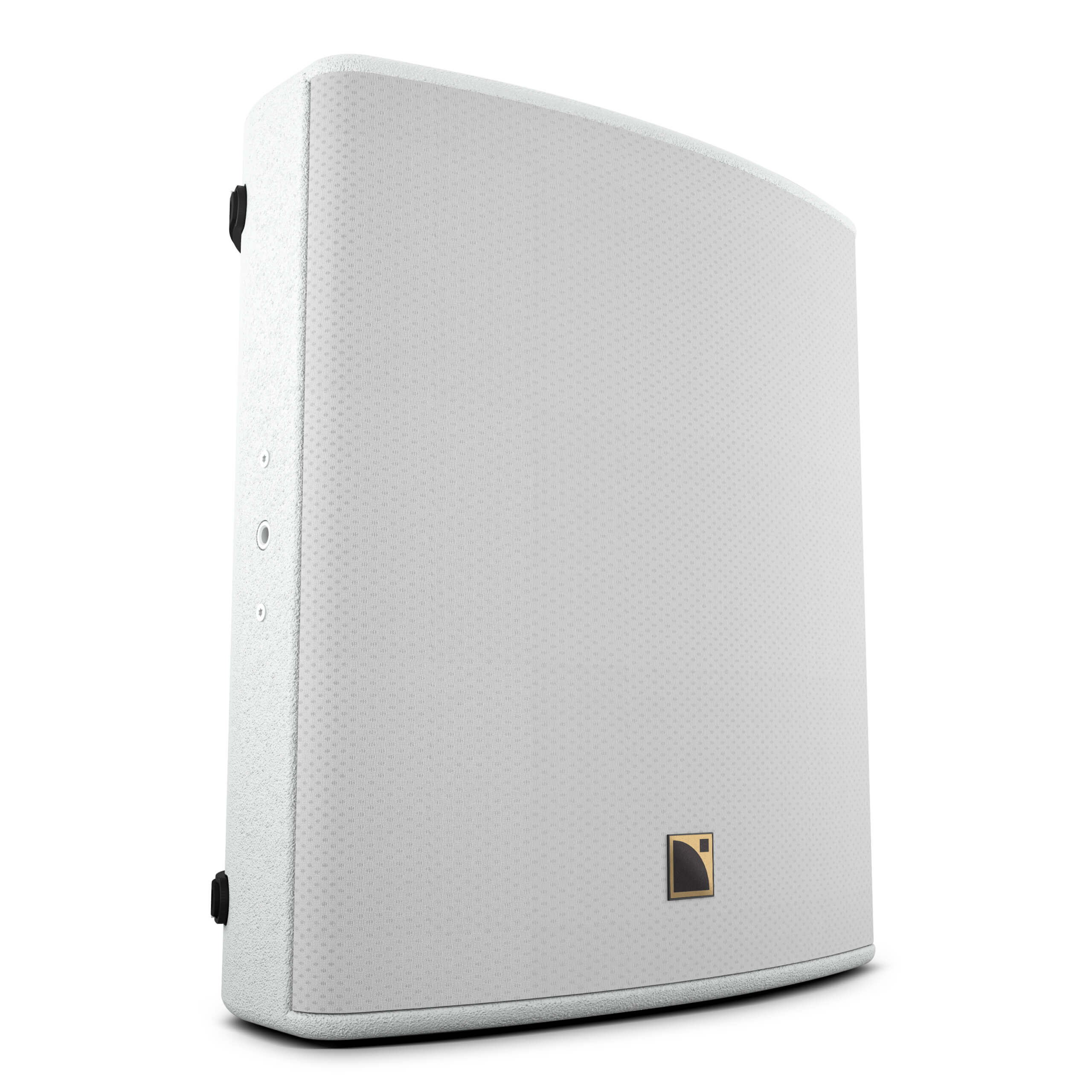

X12について

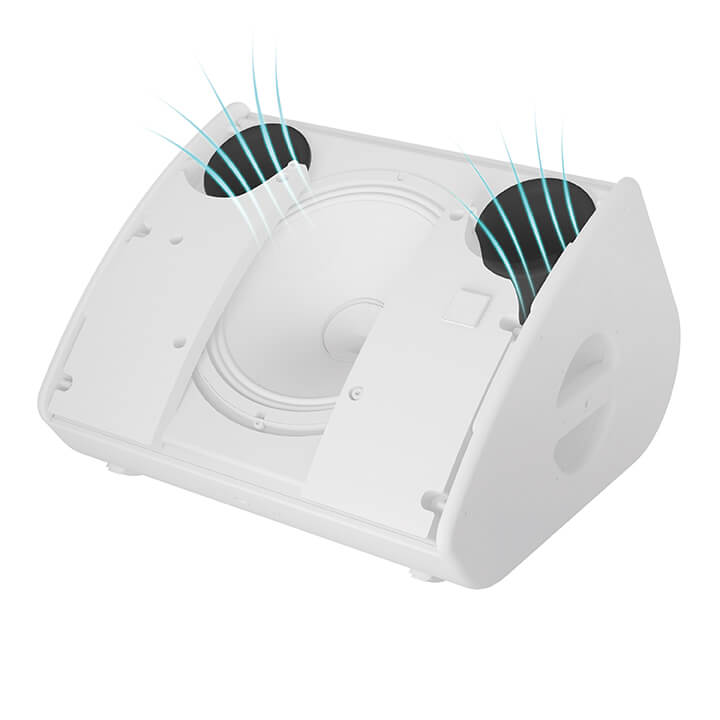

X12はあらゆるショートスローSRアプリケーションに完全に適合する多目的向け同軸システムです。バスレフタイプのキャビネットに3インチダイヤフラムのコンプレッションドライバーと12インチの低域トランスデューサーを同軸上に搭載し、高出力時のポートノイズや乱流を抑制し低域の効率を向上するL-Ventsラミナーベントポートを備えています。

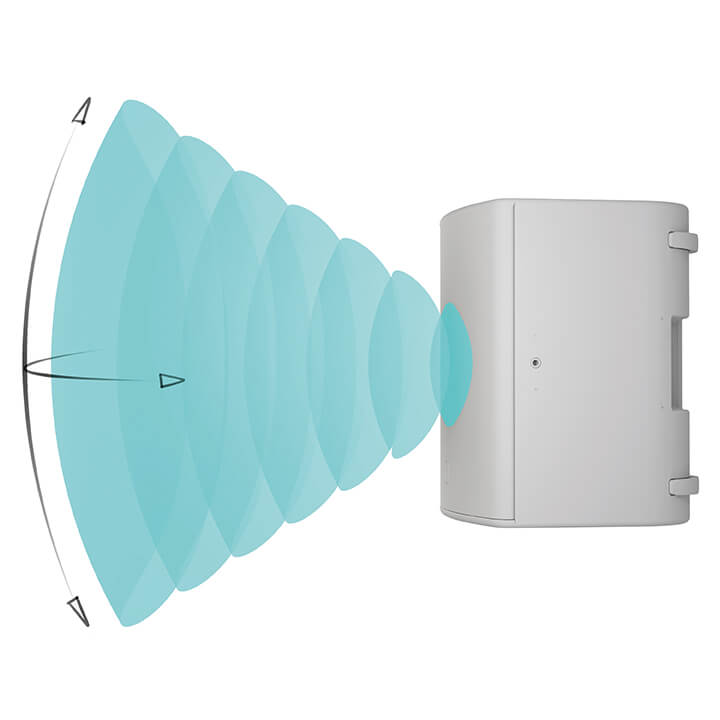

再生周波数帯域は59 Hzから20 kHz。トランスデューサーの同軸配置と楕円の音響設計により全周波数帯域にわたり2次ローブのない滑らかな音色を90° x 60°で生み出します。

内部のパッシブクロスオーバーネットワークにはカスタムフィルターを採用。L-Acousticsのアンプリファイドコントローラーが備えるL-Driveのパラメーターがトランスデューサーの保護とリニアライゼーションを実現します。

バーチ積層合板とブナ積層合板の特性を組みあわせて作られたX12のキャビネットは、20kgの重量と美しい形状により、あらゆる状況においてシステムへの統合を容易にします。人間工学に基づくハンドルはソリッドなグリップ感と効率の良いハンドリングを提供し、オプションの白色またはRALカラープログラムで建築家のいかなる要求にも対応します。また、キャビネットにはステージモニター用として垂直方向35°の仰角を設けるとともに、55°の仰角設定を可能にするライザーを内蔵しています。

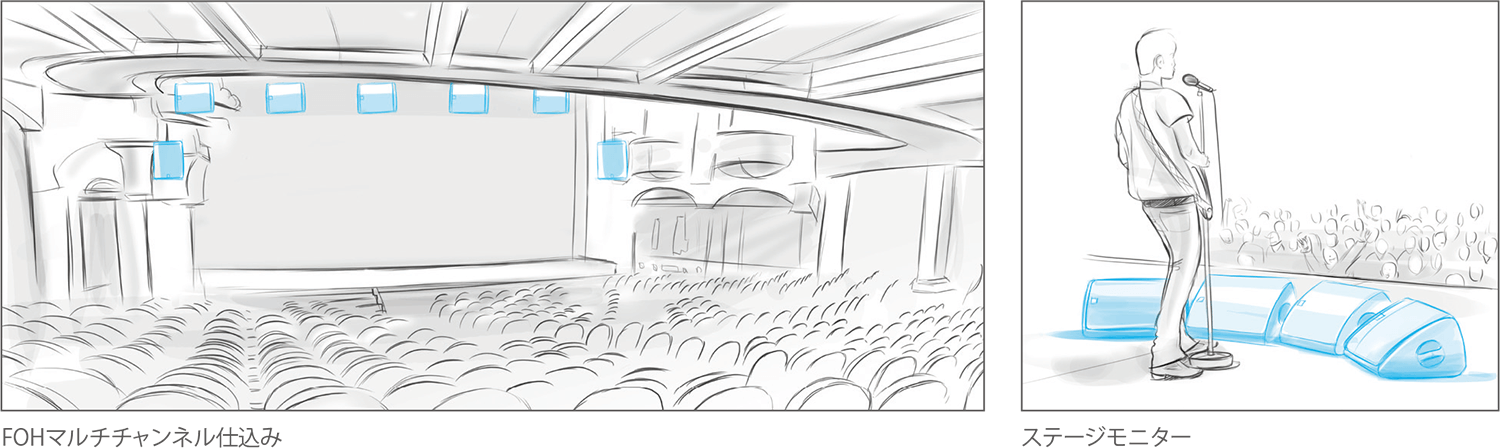

アプリケーション

90° x 60°の楕円指向角はFOHやフィルアプリケーション、分散システム、ステージモニターなどで必要なカバレージに最適です。加えて、コンパクトな設置面積は見切れを確保する仕込みに優位に作用します。また、パッシブ設計は必要なアンプリファイドコントローラー数を削減できます。

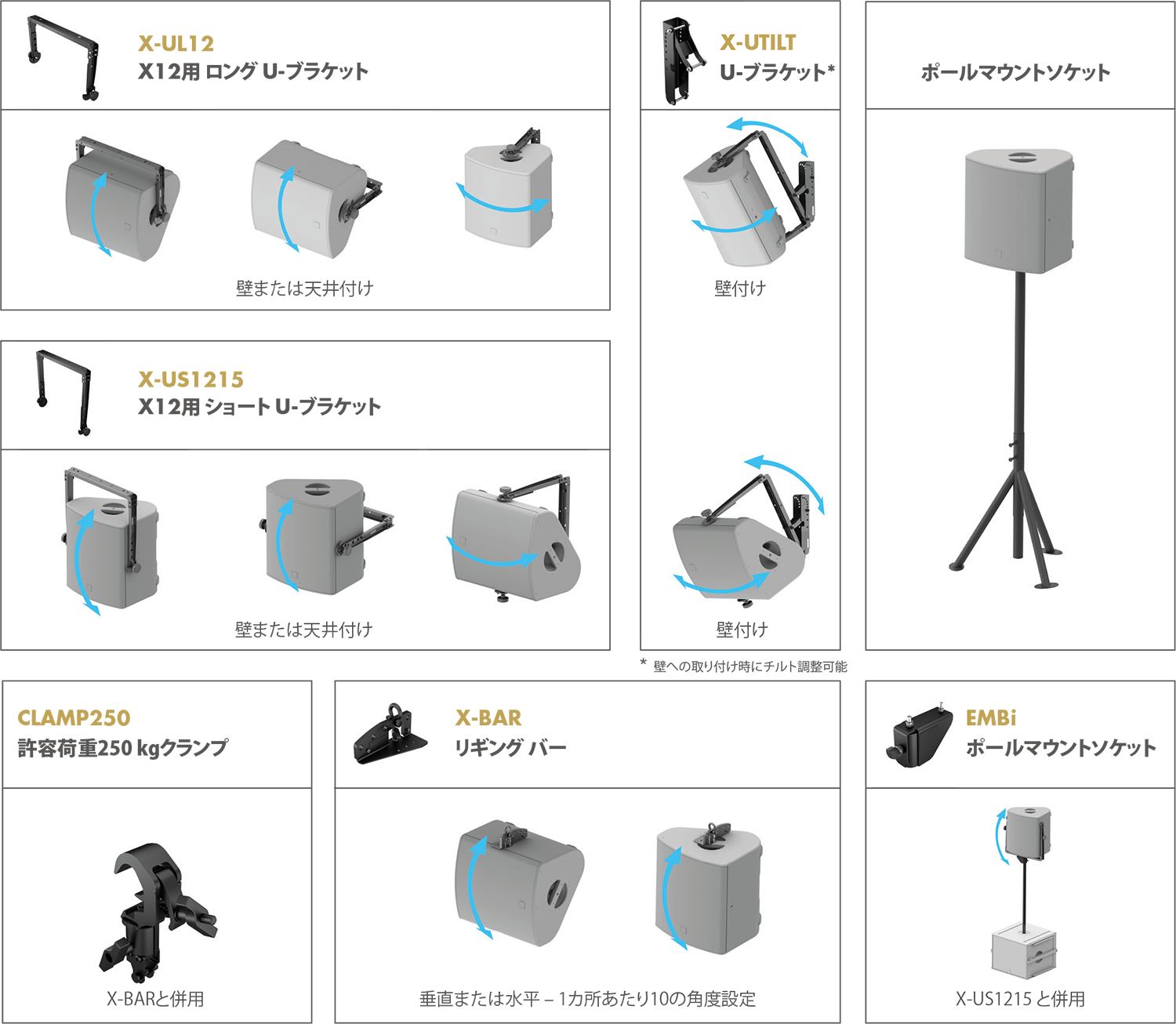

リギング

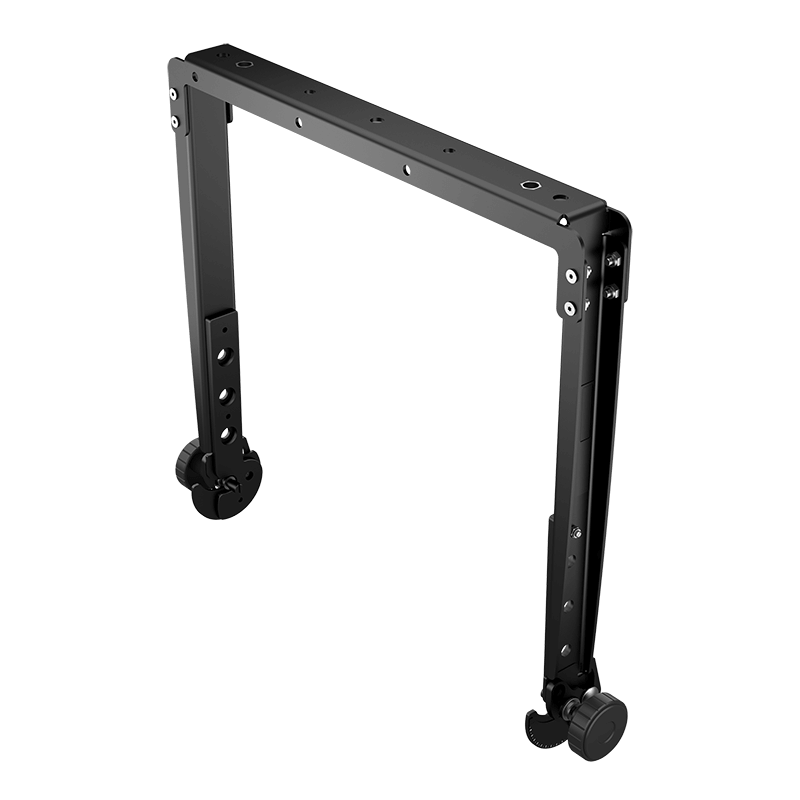

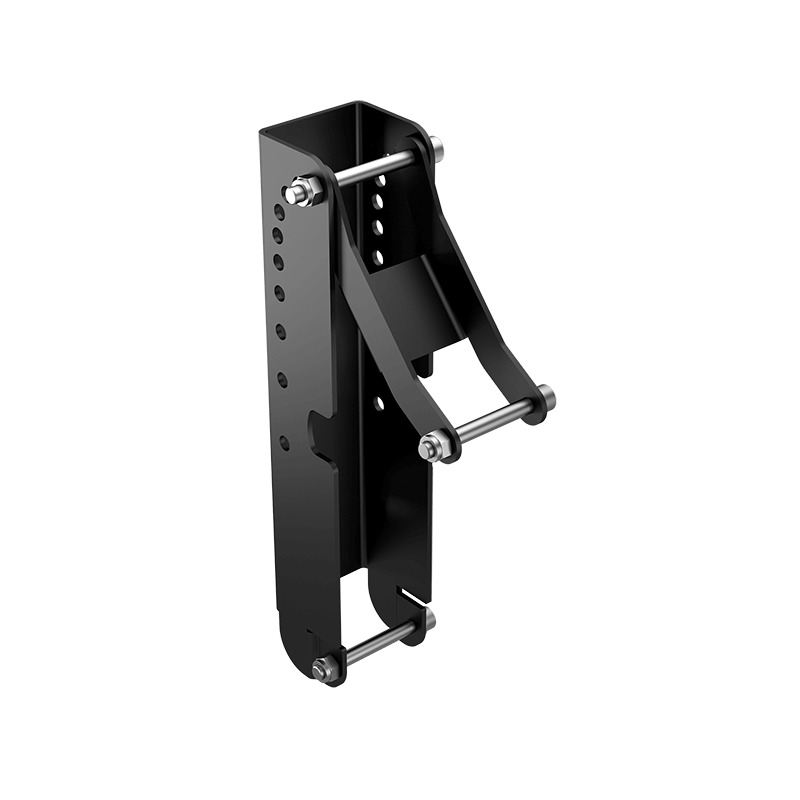

X12は内蔵ソケットを用いてポールマウントできます。その他、自在な回転角設定と多様なセットアップオプションを備えた豊富なリギングアクセサリーにより、吊り、天井付け、壁付けなど様々な設置が素早く簡単に行えます。

スペック

タイプ パッシブ2ウェイ同軸エンクロージャー
パワーアンプ LA2Xi / LA4X / LA8jp / LA12X
周波数特性 (-10 dB) 59 Hz – 20 kHz ([X12])
最大 SPL1 136 dB ([X12])
公称指向角度(-6dB) V:90°
H:60°
仰角2 ライザー未使用時35°
ライザー使用時55°
トランスデューサー LF: 1 x 12インチ ネオジウム バスレフ ラミナーベント
HF:  1 × 3インチ ネオジウムコンプレッションドライバー
公称インピーダンス 8 Ω
コネクター IN: 1 × 4ピン speakON®
LINK: 1 × 4ピン speakON®
リギングとハンドリング 2 × ハンドル
DIN580互換M8スレッドインサート
4 x M10スレッドインサート
2 x 35 mmポールソケット
重量(本体) 20 kg
キャビネット プレミアム バーチおよびブナ積層合板
フロント 防錆コーティングを施したスチールグリル
フィニッシュ ダークグレイブラウン Pantone 426C
ピュアホワイトRAL 9010
RALコードによるカスタム 特注
IP IP43

1-クレストファクター4のピンクノイズを用いて自遊空間1m地点におけるピークレベル ([ ]内に表記されたプリセットにて)
2-垂直方向に対して

寸法図

動画

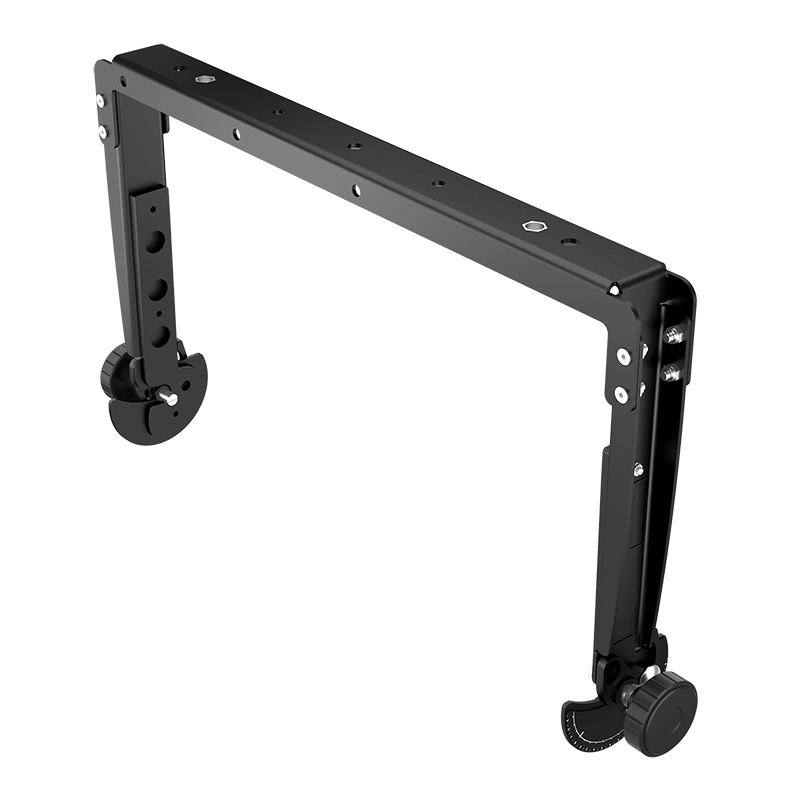

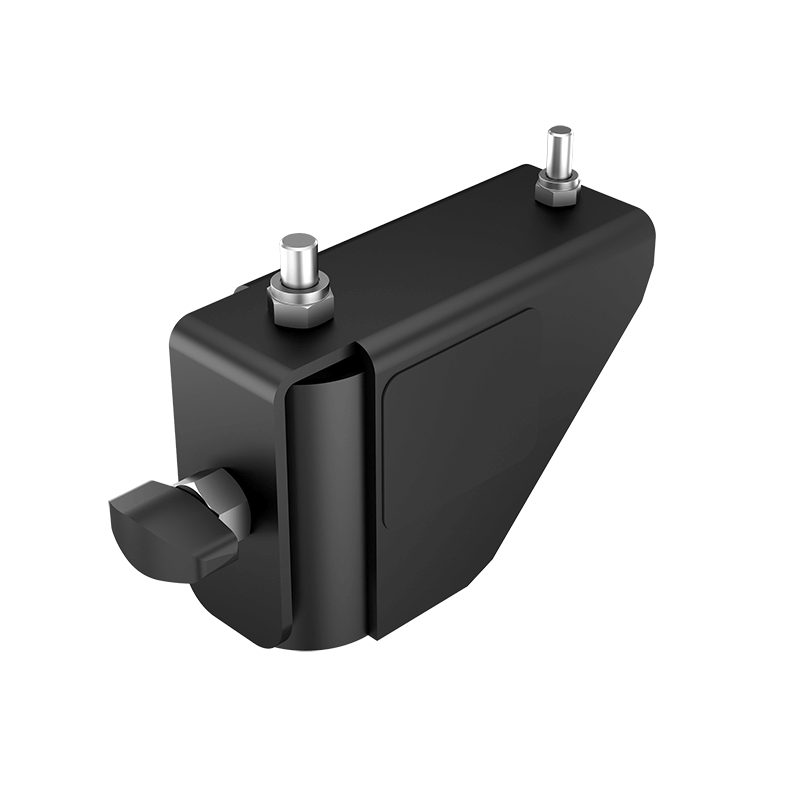

アクセサリー

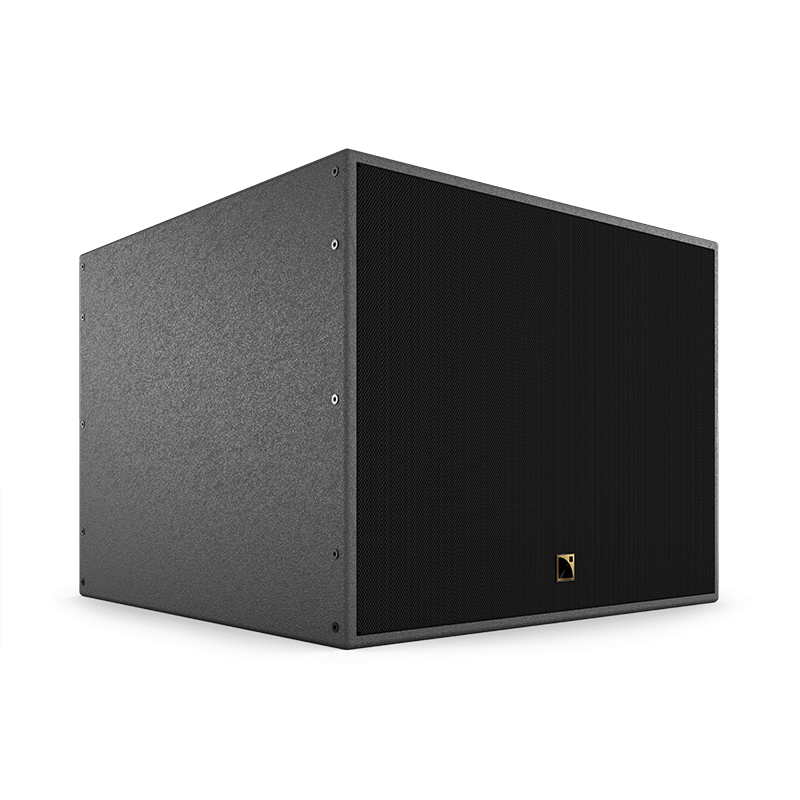

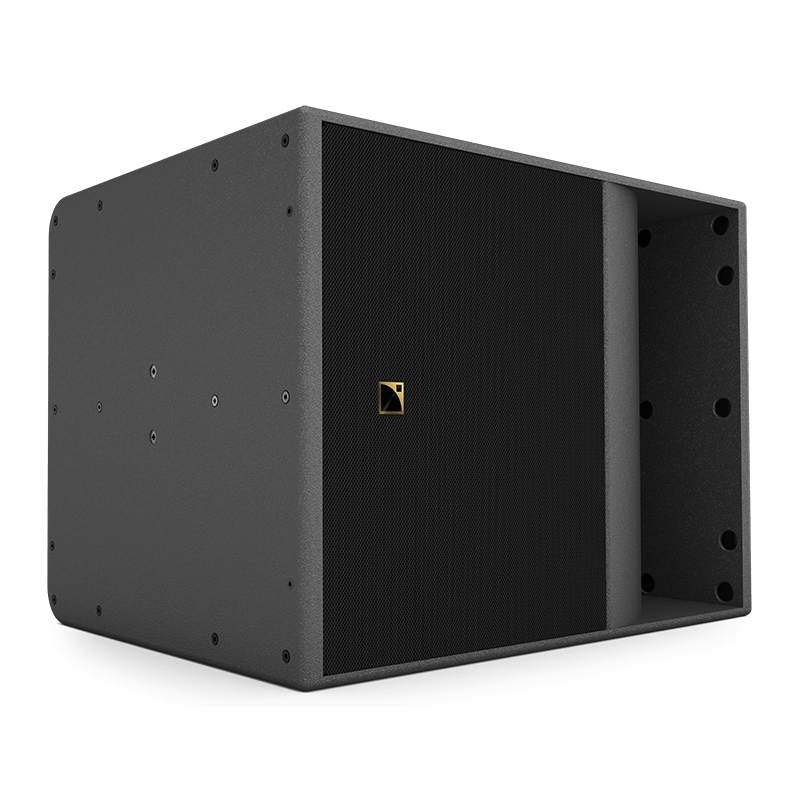

関連商品
