商品概要

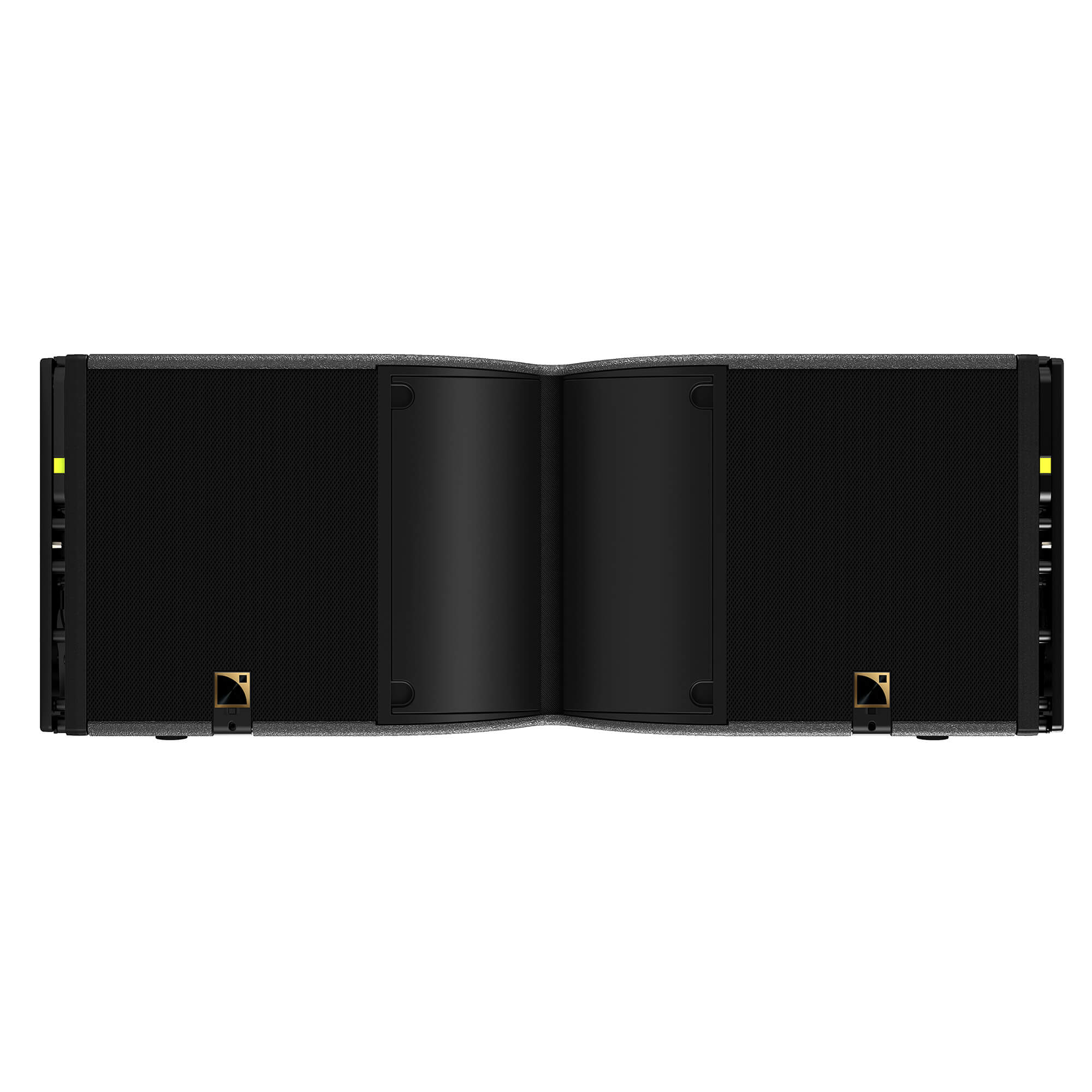

ラージ・フォーマット WST ラインソース

  • タイプ:アクティブ 2-Way
  • パワーアンプ:LA4X/LA8jp/LA12X
  • 周波数特性:42 Hz – 20 kHz
  • 最大音圧レベル:143 dB
  • 指向性:エンクロージャー:10°1、Panflexs:70° / 110°対称か 90°非対称
  • トランスデューサー:LF: 2 × 12ʼʼ バスレフ、HF: 1 × 4ʼʼ コンプレッション
  •  サイズ W x H x D:950 x 357/287 x 403 mm
  • 重量: 43kg
  • 耐候性:IP55

1 – エンクロージャー間の最大角度

K3について

Kシリーズに属するK3は、中規模のモバイル・アプリケーション向けに設計されたフルレンジのラインソース・システムです。世界的に認められたK2システムのコンポーネントをコンパクトなエンクロージャーに搭載したK3は、コンパクトなエンクロージャーで妥協のない大型システムの音響性能を提供します。

そのサイズでスタンドアロンのラインソースとして機能するために、強化されたLFコンターで高い出力容量を備え、卓越したバンドワイズを提供します。2ウェイ・アクティブ・スピーカーとして設計されたK3は、アンプリファイドコントローラーの2チャンネルだけでドライブされ、高効率なアンプリングを実現します。

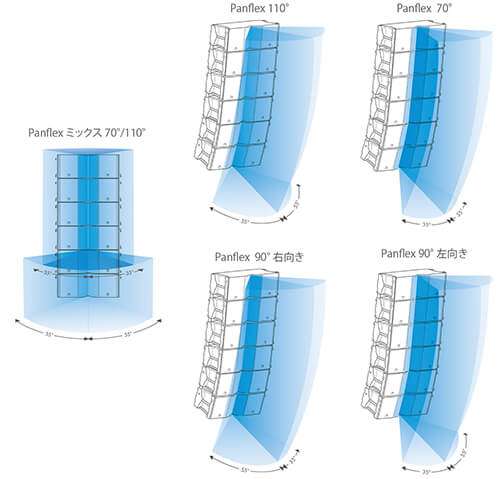

柔軟性を高めるためにPanflexTMを採用しています。1つのエンクロージャーから、70°および110°の左右対称、または90°の左右非対称の4種の水平方向指向性パターンを提供します。パンフレックスと豊富なエレメント間アングルの組合わせにより、きわめて正確なオーディエンスカバレッジとスムーズなSPL分布を実現しました。

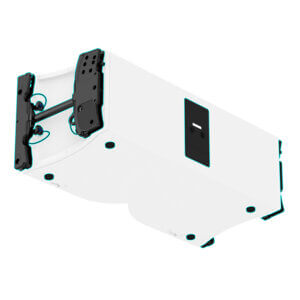

丈夫なK3エンクロージャーには、効率的な一体型リギングシステムが組み込まれ、ビジュアルセーフティチェック機能が付いているため、安全で容易な取り扱いが可能です。リギングと運搬用アクセサリーの包括的なセットは、保管、トラックへの積み下ろしを容易にし、様々な構成オプションを提供します。

セーフティチェック機能付き統合型リギングエルゴノミクスハンドル、リギングおよびエンクロージャーの保護エレメント

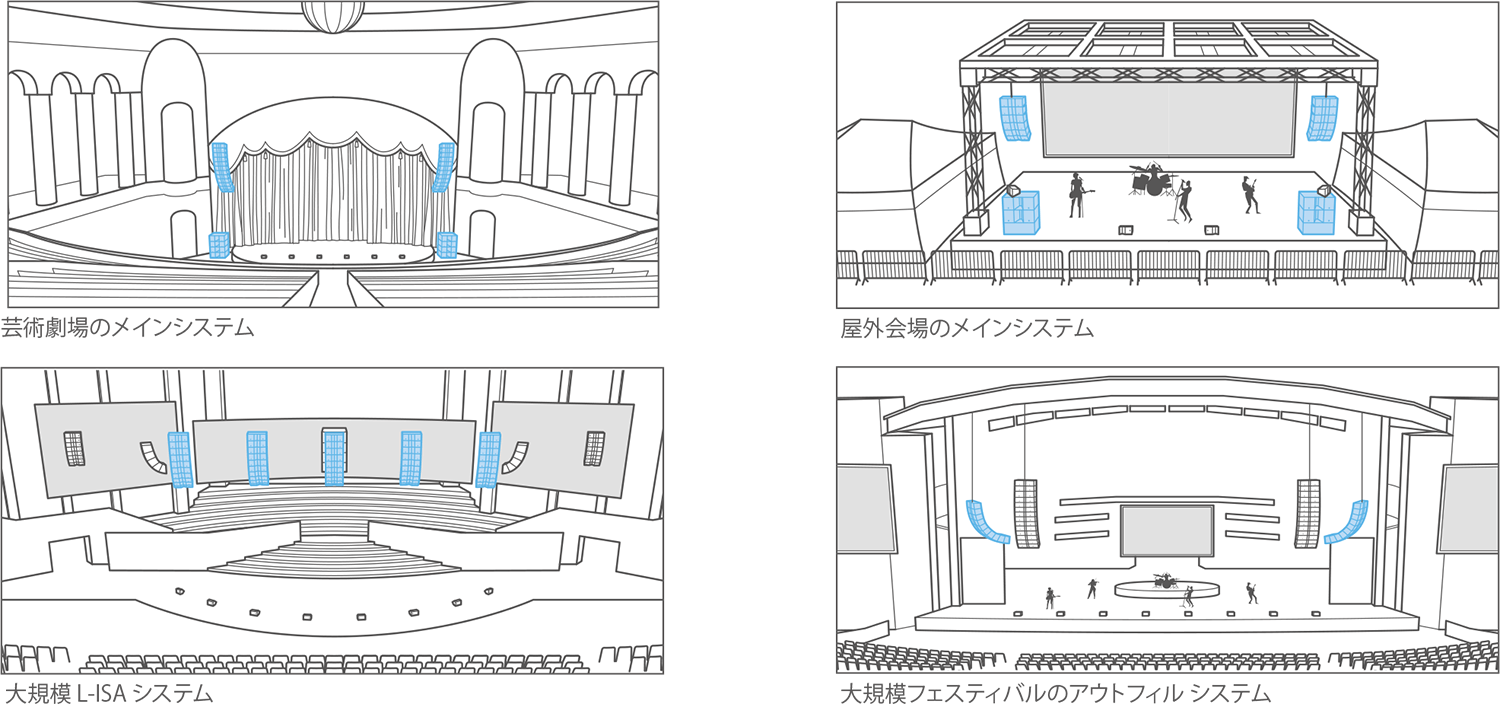

アプリケーション

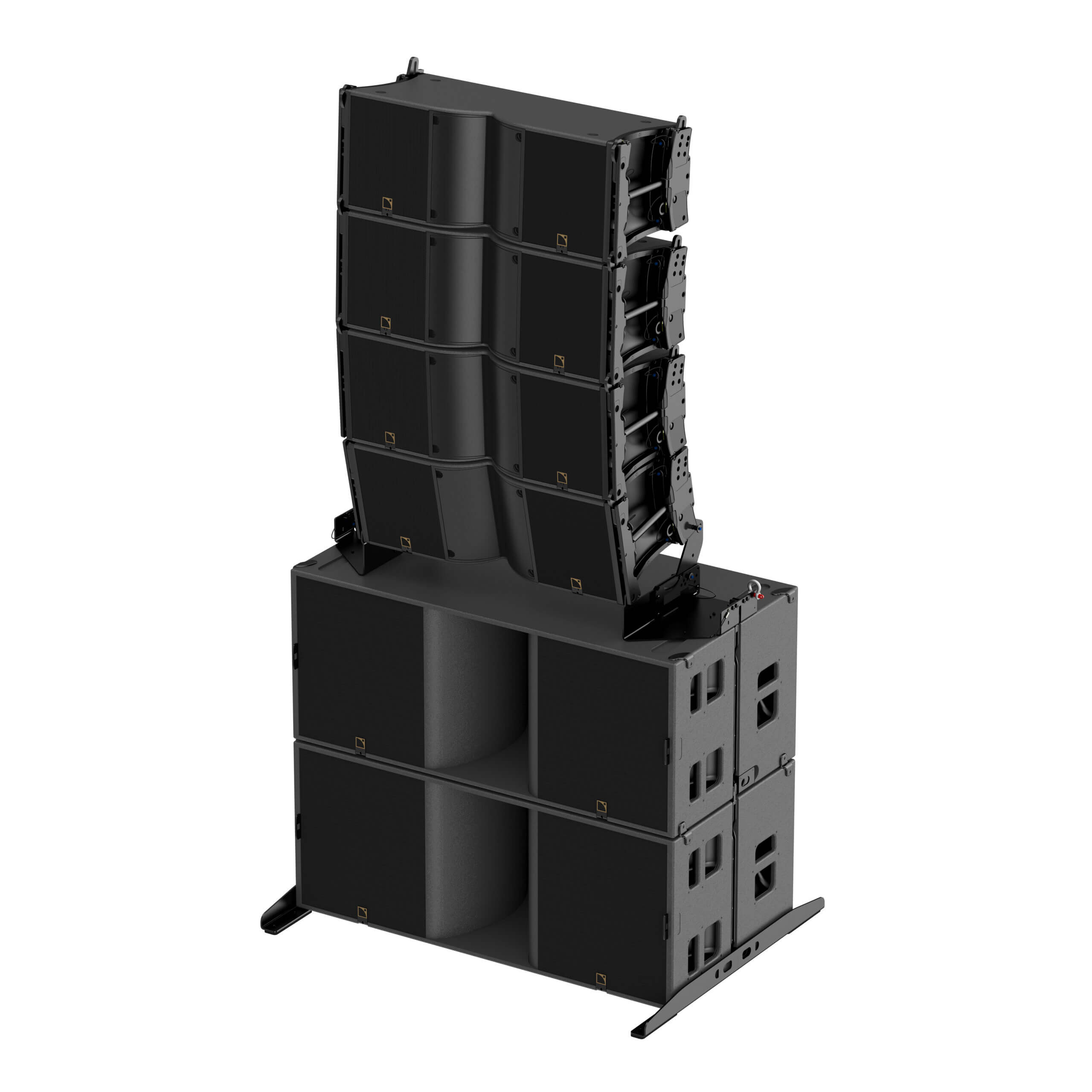

K3はコンパクトなフルレンジラインソースで、単体での使用とともに、KS28サブウーハーとの組み合わせで、中規模のモバイルやツアー用途にも対応可能です。視線を確保するために理想的なサイズに設計されたK3は、スペースに制限のある会場に簡単に統合することができ、スポーツ施設、フェスティバル、大規模なコンサート会場では、大型のK1とK2システムを補完することができます。

リギング/トランスポート

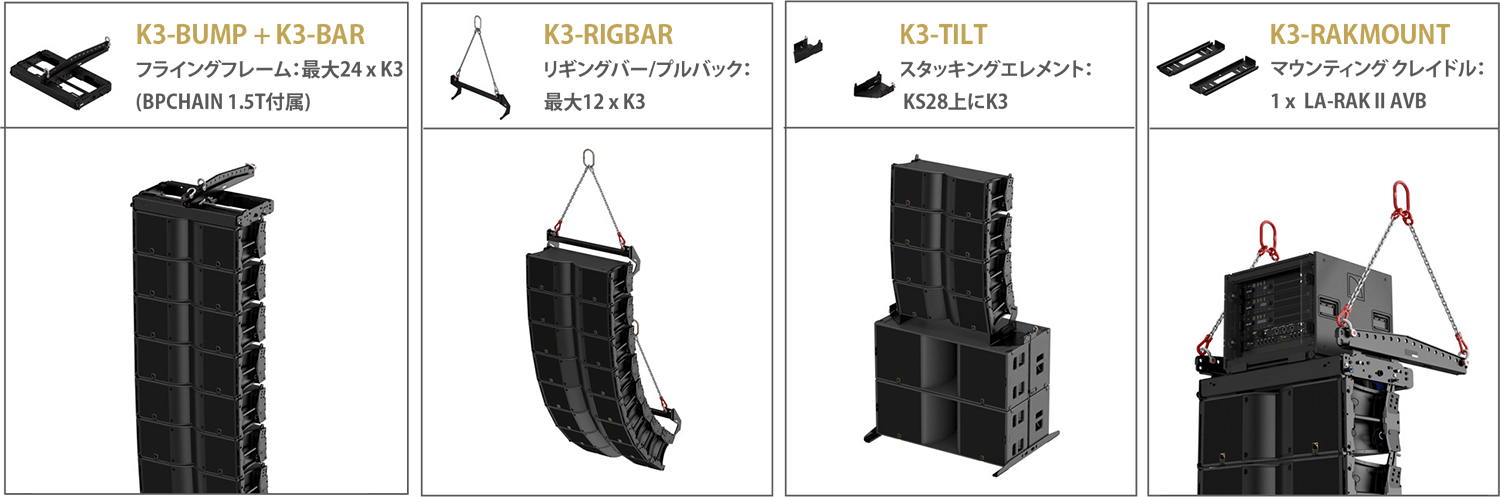

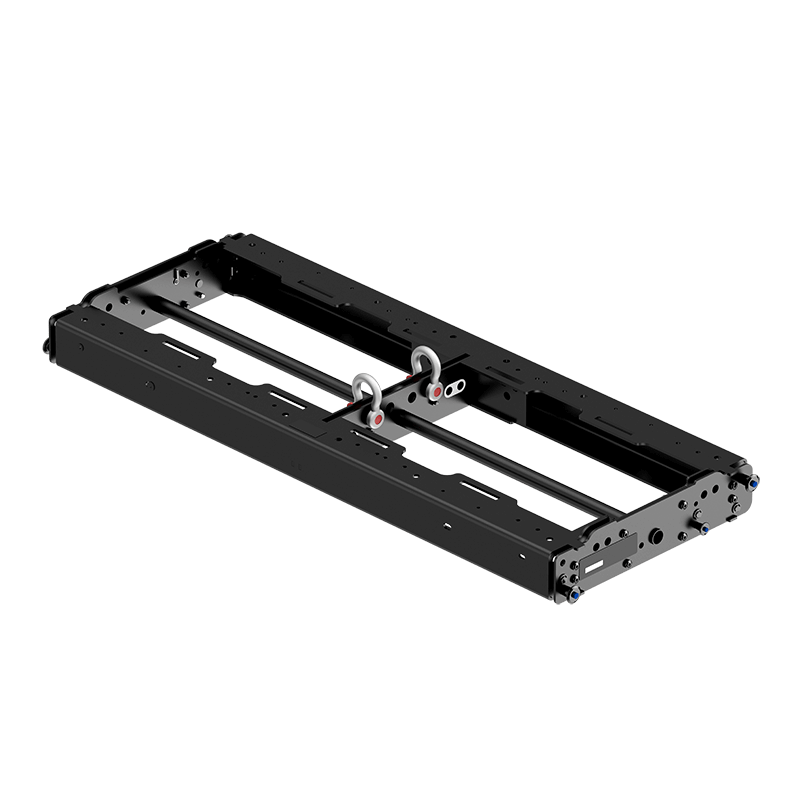

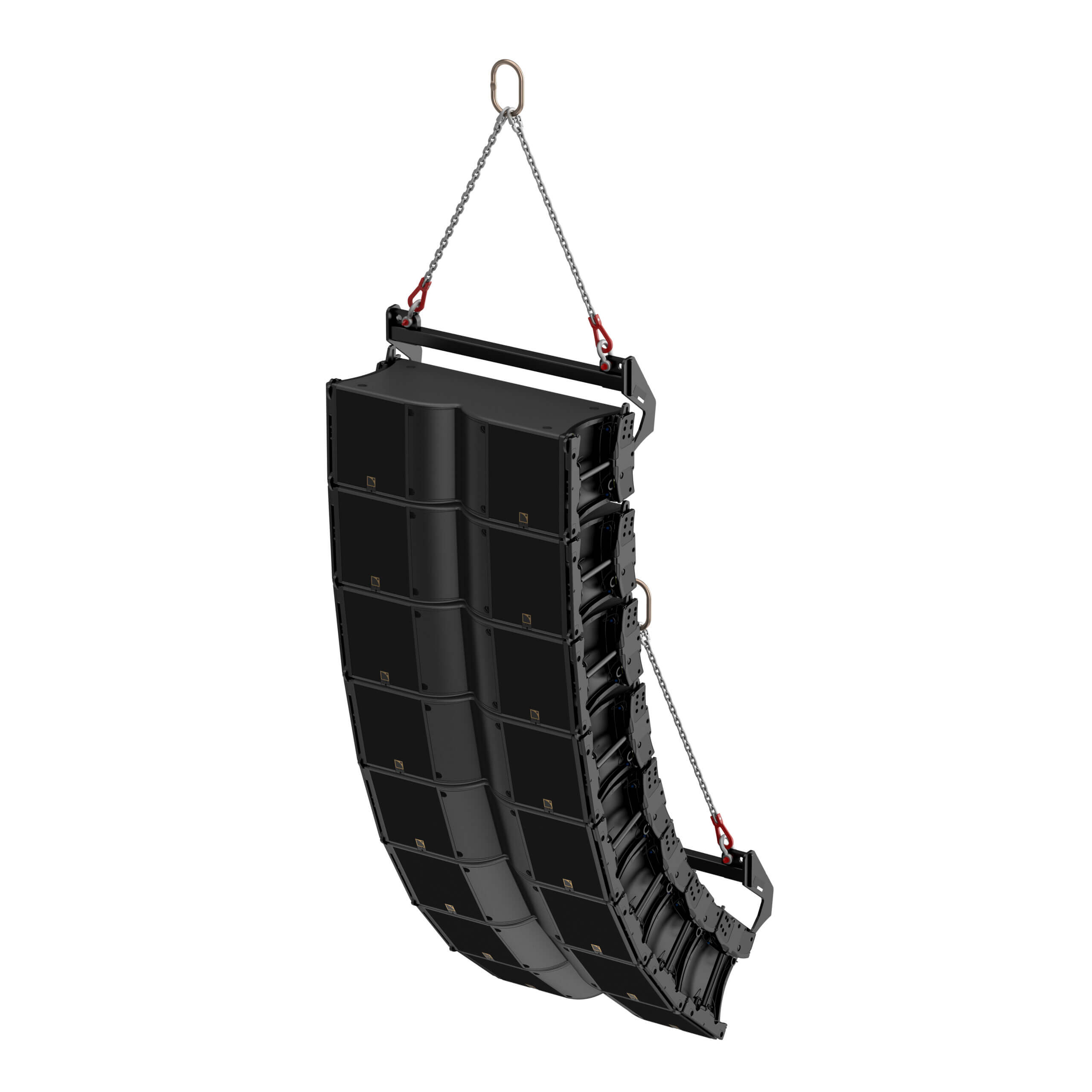

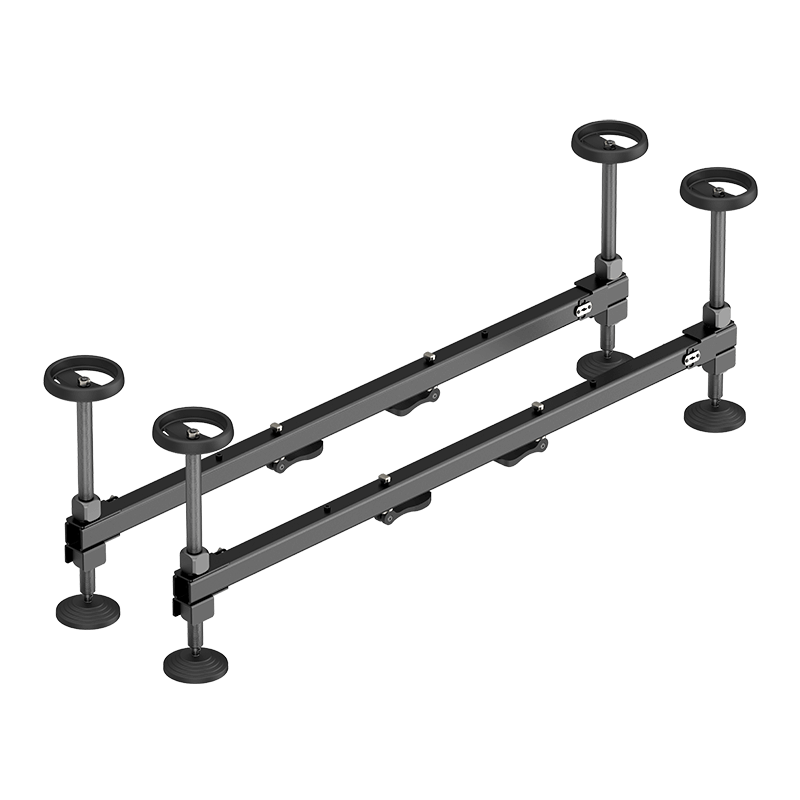

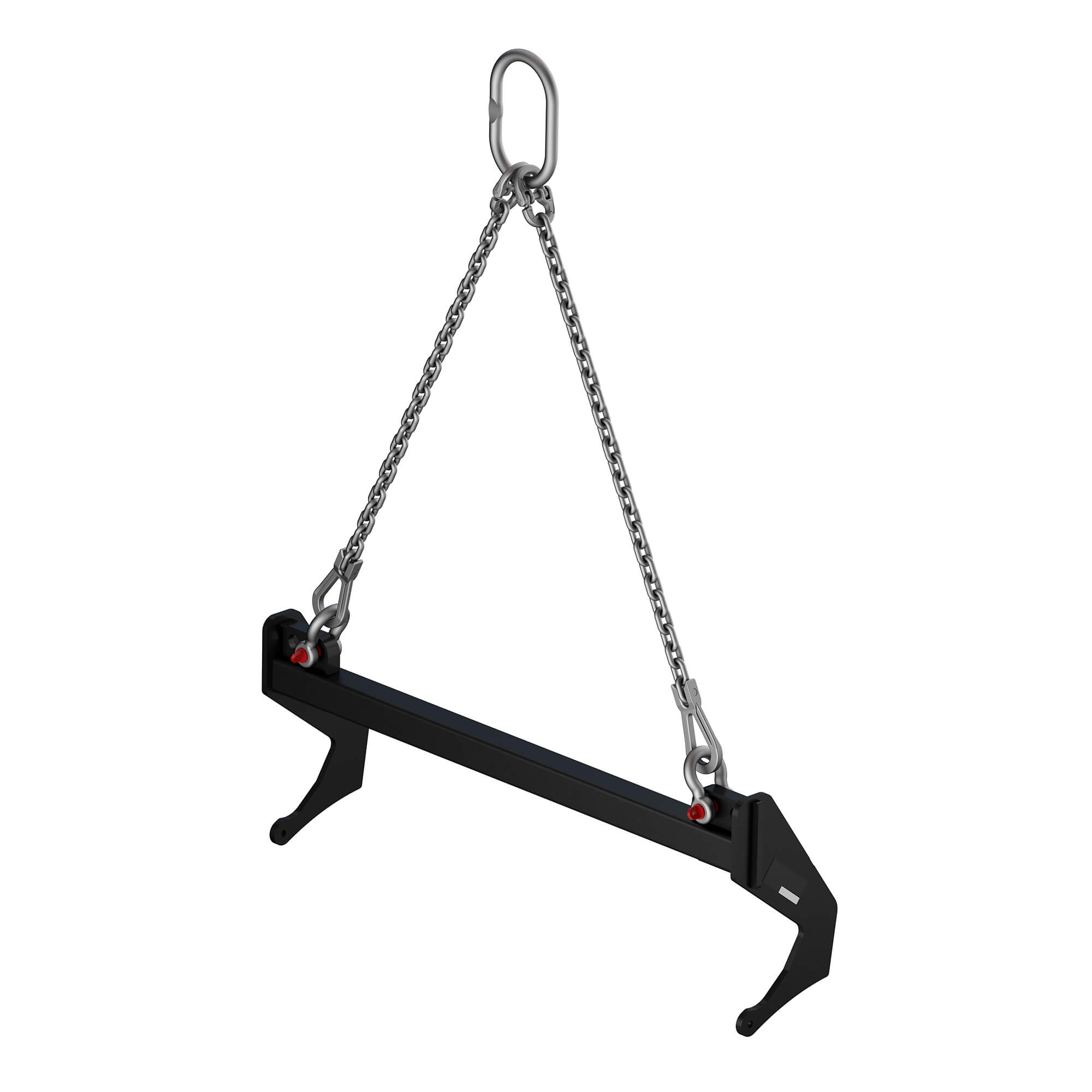

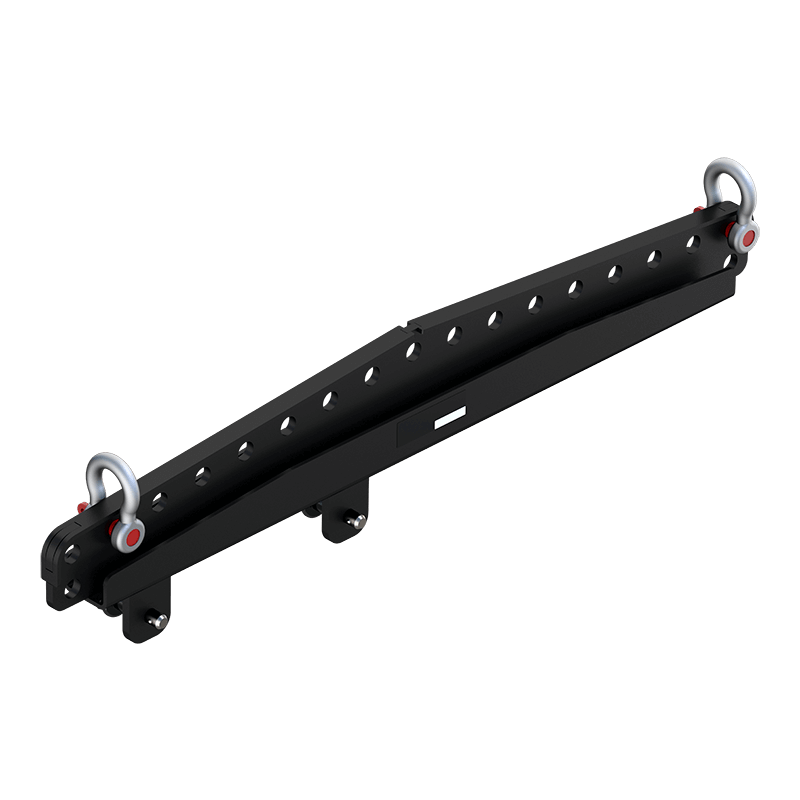

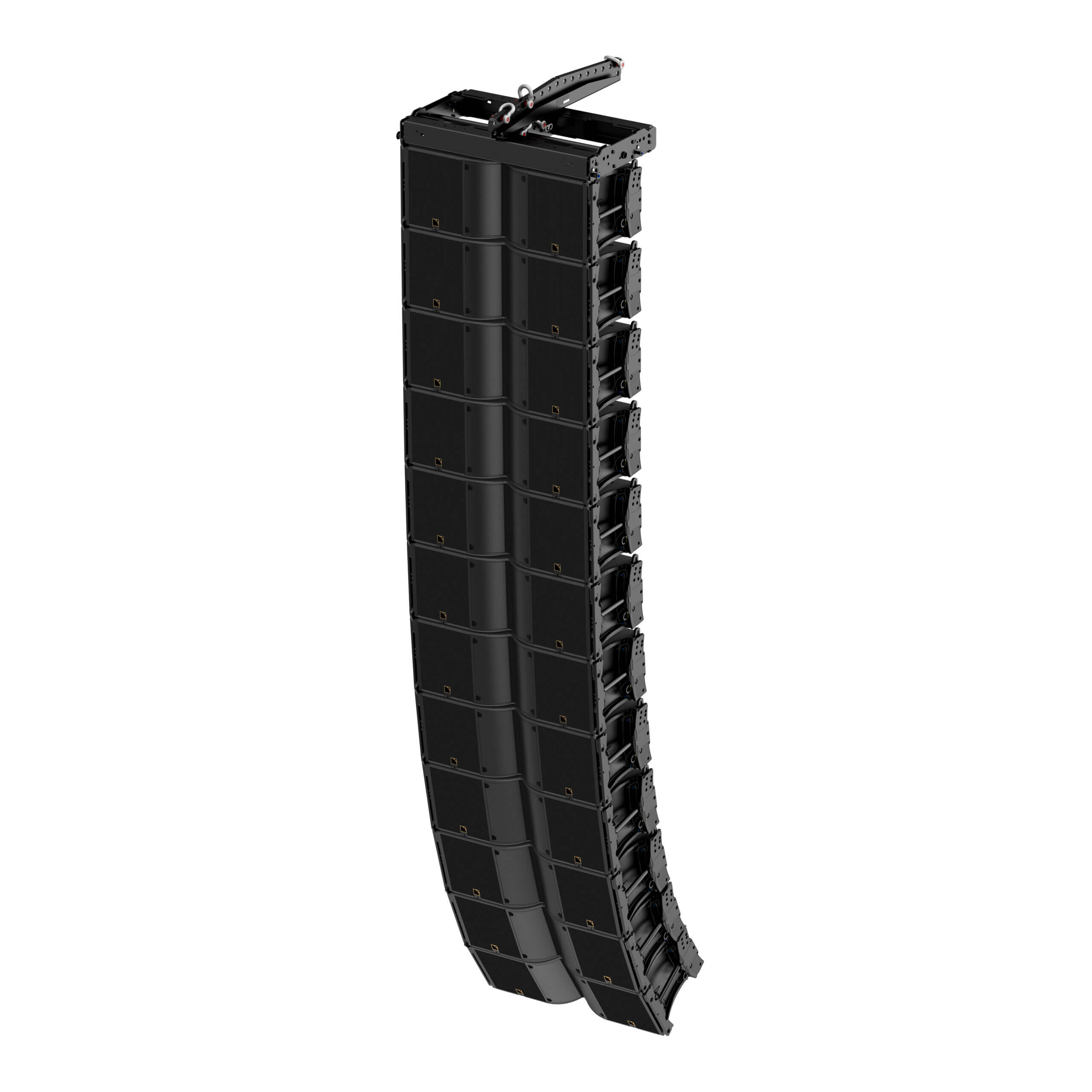

K3は専用フライングフレームK3-BUMPとオプションのK3-BARを使用することで、より大きなチルト角度でのフライングが可能になります。軽量なK3-RIGBARは、小型のK3アレイを吊る場合や、プルバックアクセサリーとして機能します。K3は、グランドスタックでの使用のためにKS28に取り付けることができます。K3-CHARIOTは、運搬とK2-JACKと組み合わせてスタッキングプラットフォームとして使用することで、安定性を高めることができます。

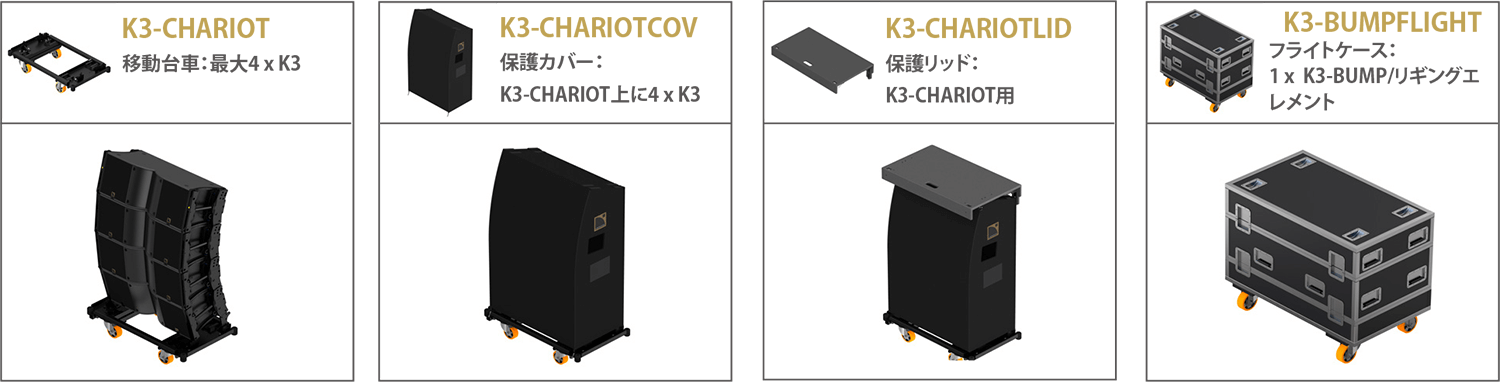

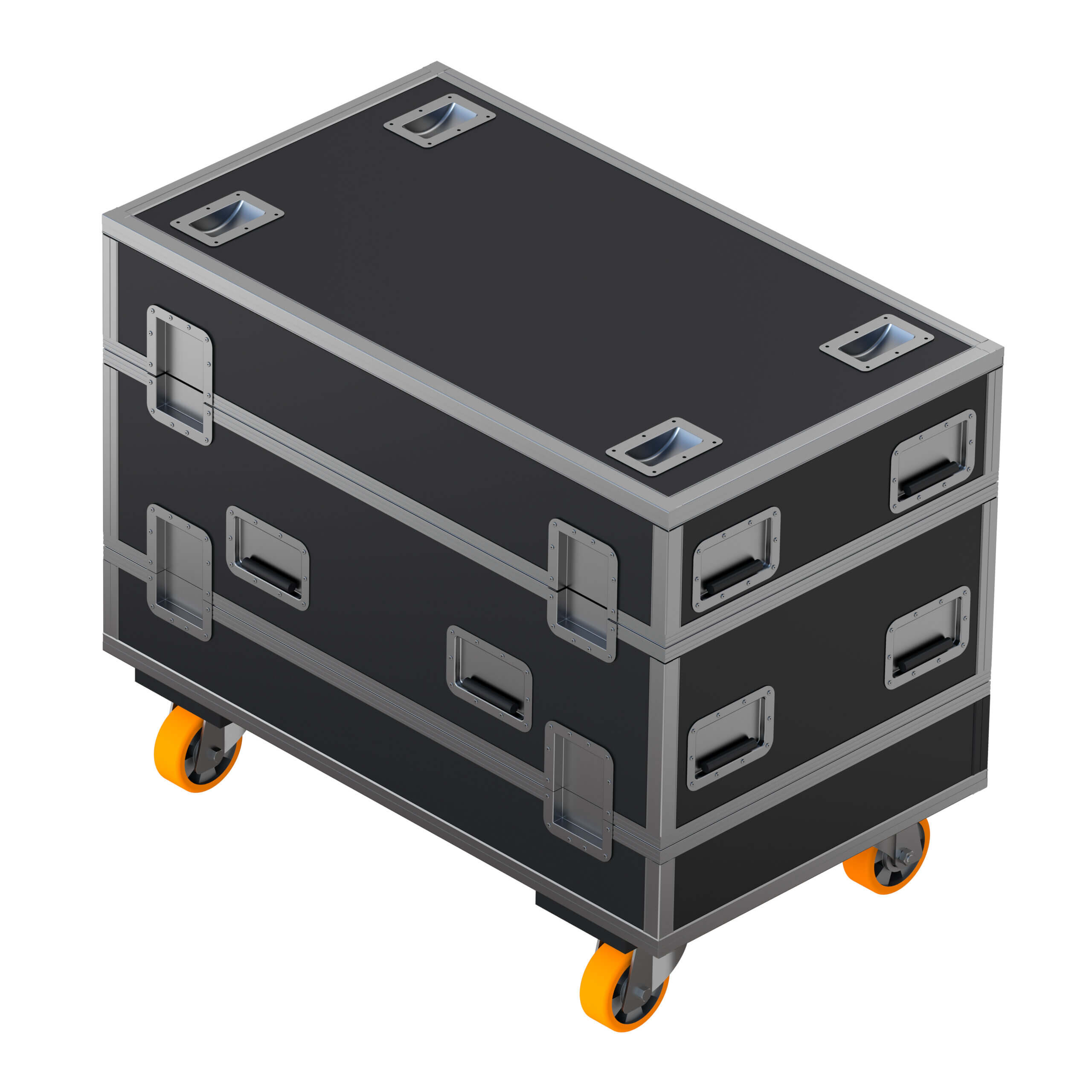

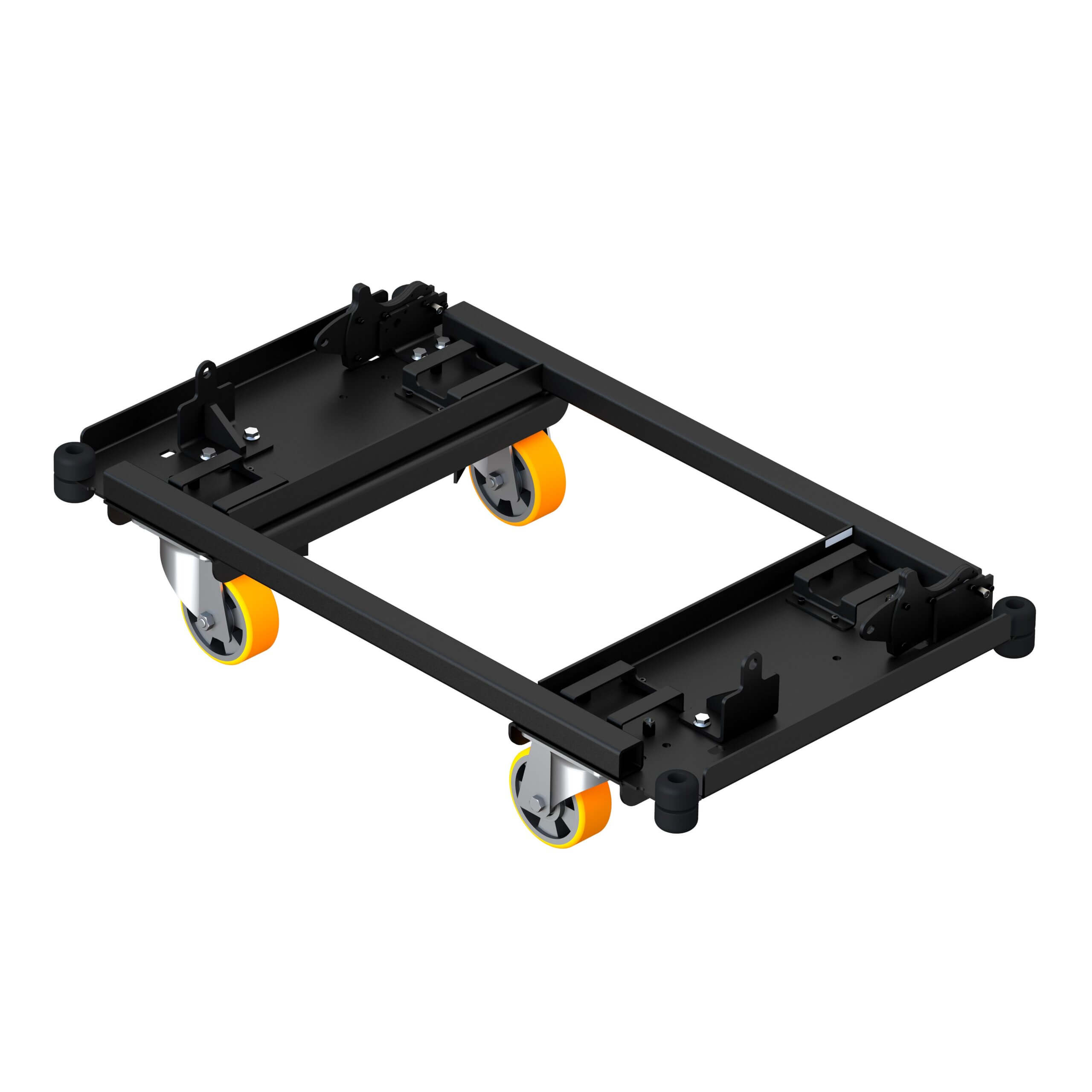

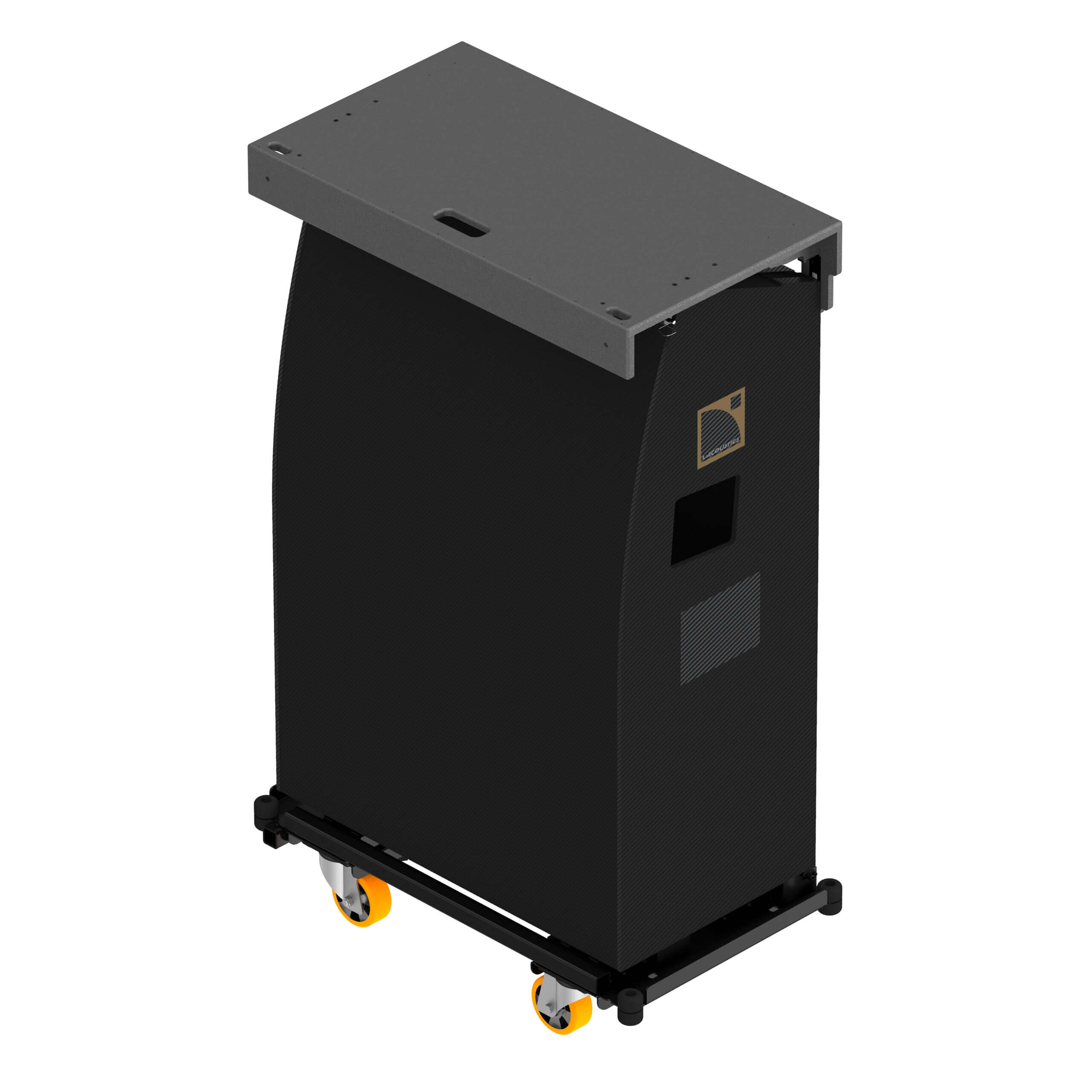

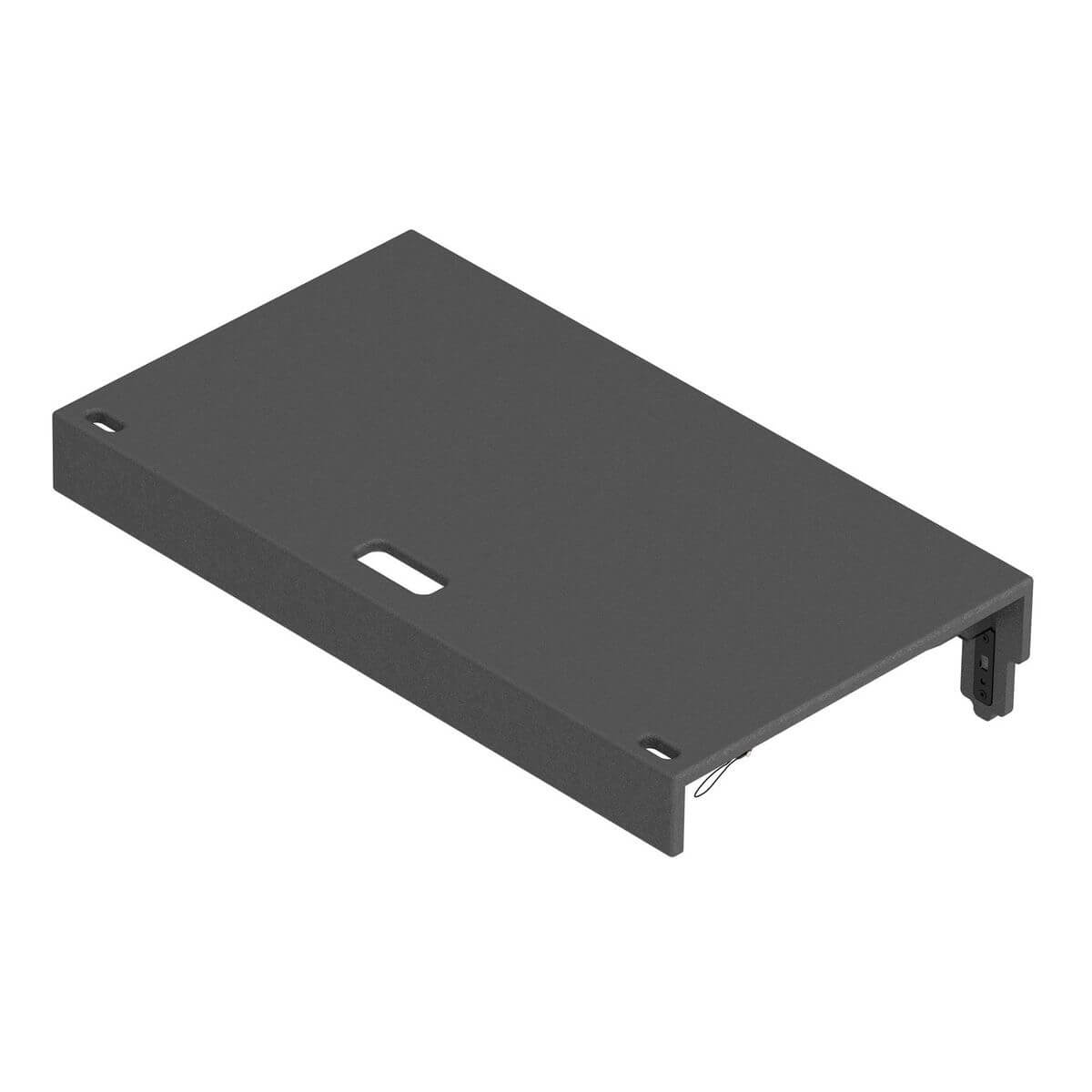

K3-CHARIOTは4台のK3を載せて運搬または保管ができ、専用のシャリオットカバーで保護されます。K3-CHARIOTLIDは、K3-CHARIOTに載ったK3の上に機材を積み重ねるために頑丈で平らな面を提供します。専用のフライトケースにより、K3-BUMPやその他のリギングエレメントの保管と運搬が容易になります。

スペック

タイプ 2ウェイ・アクティブ WST エンクロージャー
パワーアンプ LA4X / LA8jp / LA12X
周波数特性 (-10 dB) 42 Hz – 20 kHz ([K3_70])
最大 SPL1 143 dB ([K3_70])
公称指向角度(-6dB) 垂直 : 台数とアレイ曲率に依存
水平 : 70°/110° 対称 か 90° 非対称
トランスデューサー LF: 2 × 12 インチ ネオジウム コーン ドライバー
HF: 1 × 4 インチ ネオジウム コンプレッションドライバー
アコースティックロード LF: バスレフ、L-Vents
HF: DOSC ウェーブガイド、 Panflex
公称インピーダンス LF/HF : 8 Ω/8 Ω
コネクター 2 × 4ピン speakON
リギングとハンドリング 収納可能な4ポイントリギングシステム
大型ハンドル x 2 (側面)
エンクロージャー間の角度: 0.25、 1、 2、 3、 4、 5、 7.5、10°
重量(本体) 43 kg
キャビネット プレミアム バルチックバーチ/ブナ積層合板
フロント コーティングされたスチールグリル
音響透過性3Dファブリック
リギング コンポーネント ハイグレード・スチール 耐食処理
フィニッシュ ダークグレイブラウン Pantone 426C
IP IP55

1-クレストファクター4のピンクノイズを用いて自由空間1m地点におけるピークレベル([ ]内に表記されたプリセットにて)
