CLAMP1000

CLAMP1000

商品概要

クランプ

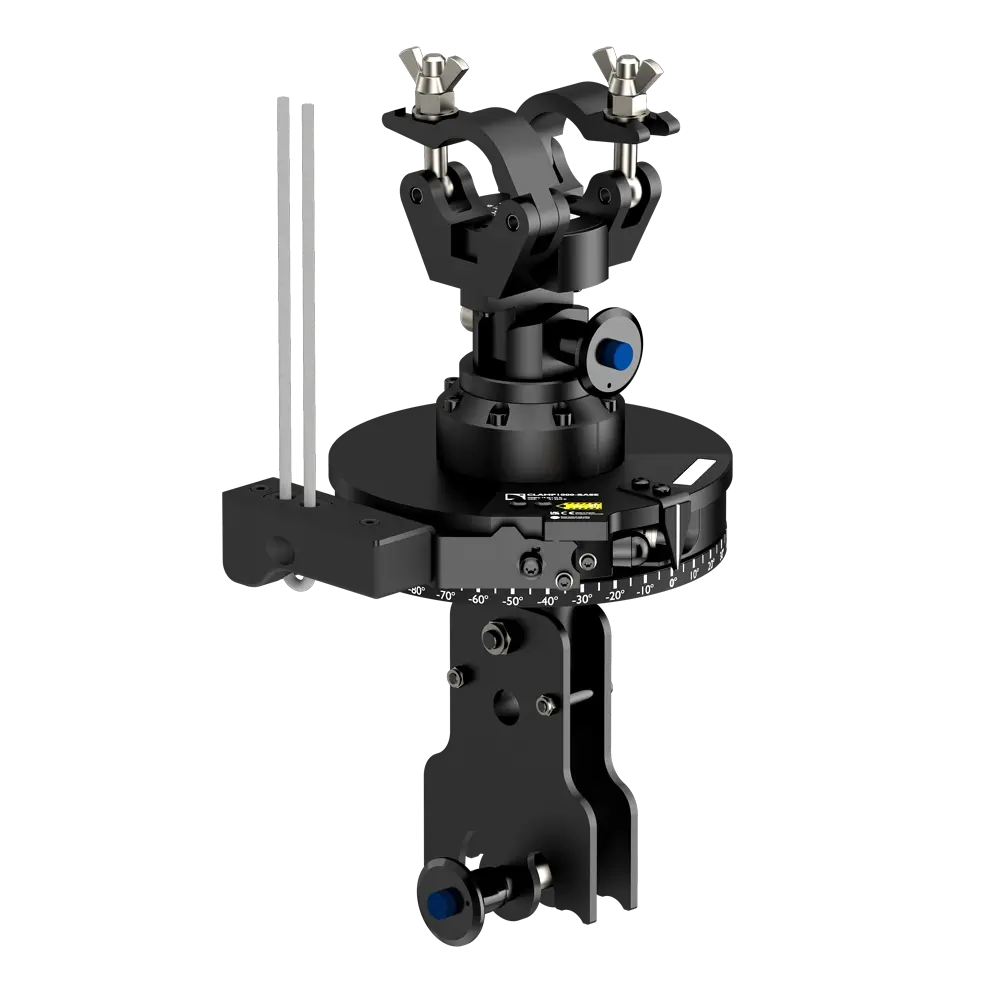

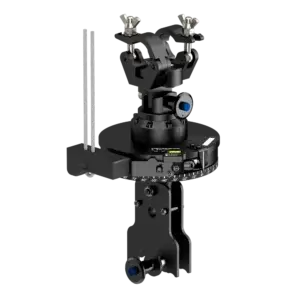

CLAMP1000 は、足場やトラスから最大 1000 kgの荷重を吊り下げることができる耐久性の高いクランプです。シングルポイントまたはデュアルポイント荷重で使用できるよう設計されており、中大型ラインソースのアジマス角を簡単かつ正確に調整することができます。

シングルポイントおよびデュアルポイント荷重に対応する 2種類のクランプアダプターと、サスペンションフレームを目的のクランプアダプターに接続するベースエレメントで構成されています。CLAMP1000 は、通常は時間のかかるアジマス角の設定を迅速に行えます。巧みに設計されたレバー機構により、ナイロンロープを使用してアレイを吊り下げた状態のまま、-90°から +90° までのアジマス角を高精度に調整・固定することが可能です。

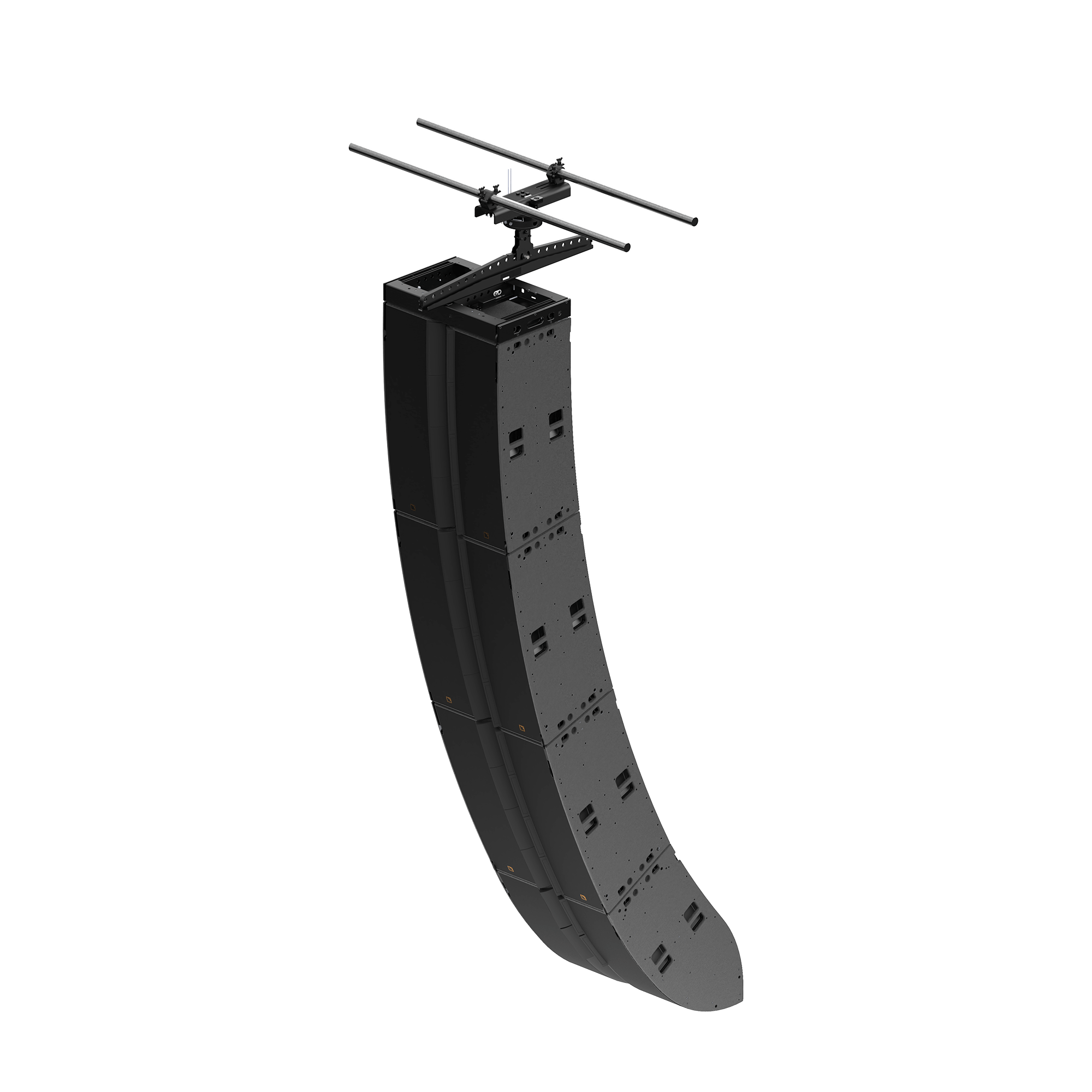

横揺れの動きに対応するCLAMP1000 は、サスペンションフレームとトラス間の接続を容易にし、不整地でもスムーズな設置を実現します。これにより、アウトフィル、ディレイタワー、または L-ISA システムの設置が容易になります。

システムコンポーネント

CLAMP1000-BASE：1000kg耐荷重ロータリークランプベース
CLAMP1000-SINGLE：シングルポイントマウントアダプター
CLAMP1000-DUAL：デュアルポイントマウントアダプター

CLAMP1000-BASEにCLAMP1000-SINGLEかCLAMP1000-DUALを組み合わせてご使用ください

アッセンブリー

CLAMP1000-BASEとCLAMP1000-SINGLE

CLAMP1000-BASEとCLAMP1000-SINGLEマウントアダプターを組み合わせることで、一点荷重アプリケーション（足場および三弦トラス）に使用できます。

CLAMP1000-BASEとCLAMP1000-DUAL

CLAMP1000-BASEとCLAMP1000-DUALマウントアダプターを組み合わせることで、トラスの二弦に均等に荷重を分散できます。中心間距離が200mm～500mmのトラスに適合します。

スペック

一般
最大荷重	1000 kg
フライングフレーム最大ビーム幅	26.4 mm
アジマス角調整範囲	+/- 90°
最大チルト角	+/- 30°
最大ロール角	+ /- 15°
構成
足場およびトラス形状	ラダー型、スクエア型、三角型
チューブ径	48 mm ～ 51 mm
CLAMP1000-DUAL アダプター用チューブのセンター間距離	200 mm ～ 500 mm
物理データ
リギングおよびハンドリング	クランプとトラスアダプターの接続用ボールロッキングピンアジマス角設定用レバー
材質	防錆コーティングを施した高品位スチール
CLAMP1000-BASE と SINGLEの重量	17 kg
CLAMP1000-BASE と DUALの重量	29 kg

寸法図

CLAMP1000-BASEにCLAMP1000-SINGLEをマウント

CLAMP1000-BASEにCLAMP1000-DUALをマウント
